Тонкий алюминиевый профиль толщиной 30 мм для электронного оборудования

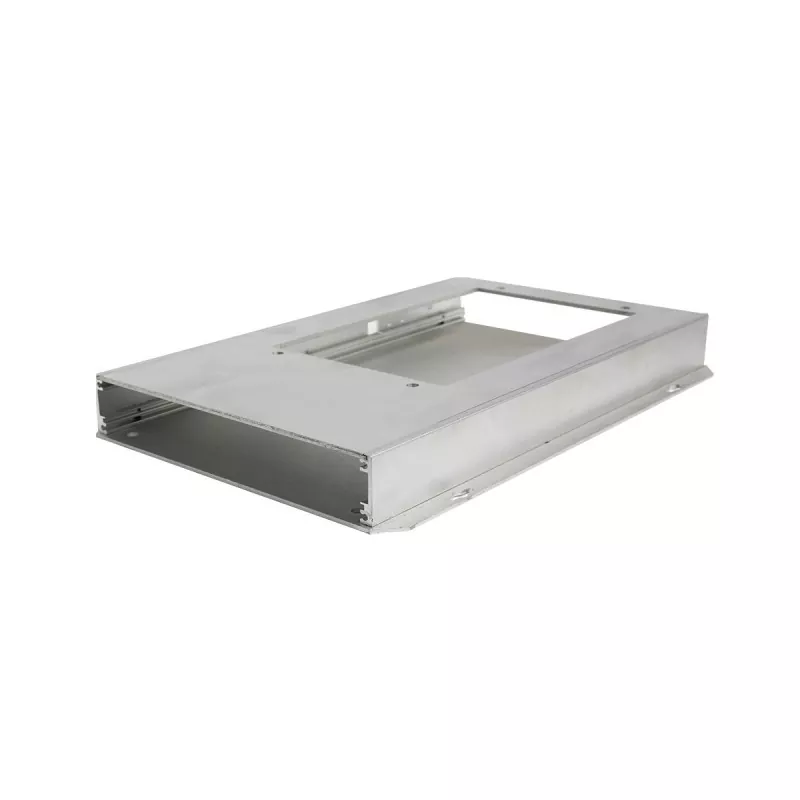

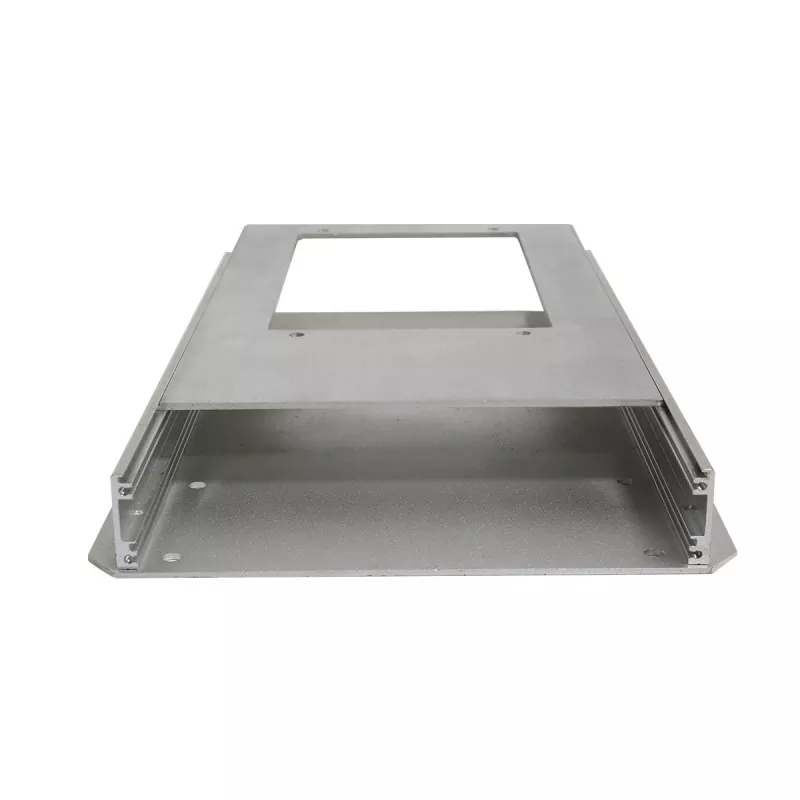

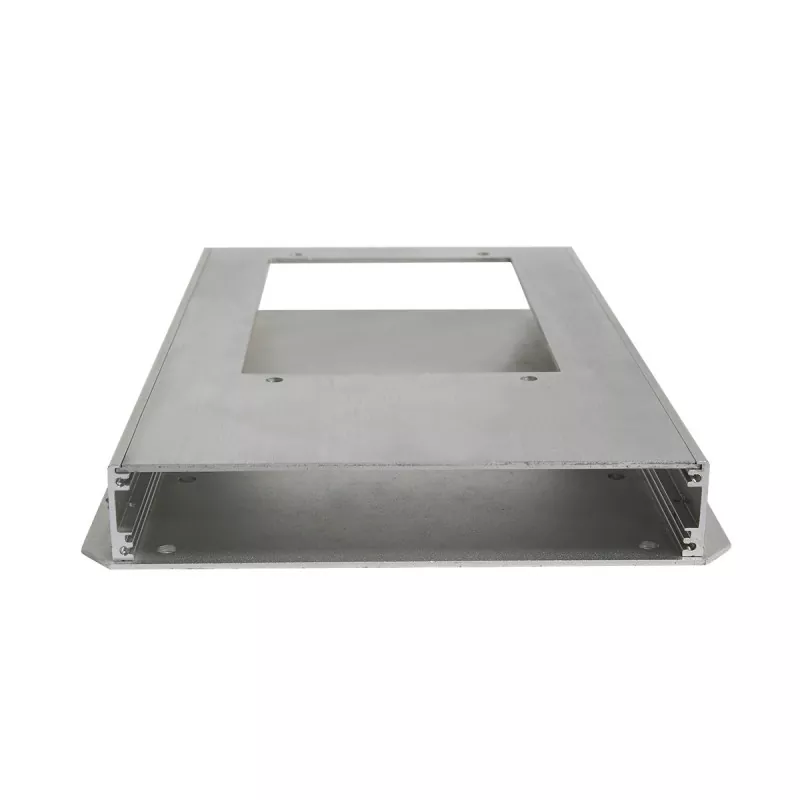

Тонкий алюминиевый экструзионный корпус толщиной 30 мм для электронного оборудования представляет собой компактное шасси для электронного оборудования, выполненное из алюминиевого профиля. Высота поперечного сечения шасси фиксирована и составляет 30 мм, а длину и ширину можно настроить в соответствии с конструкцией устройства и требованиями к монтажу.

В отличие от стандартного шасси с фиксированной длиной, шириной и высотой, в этом продукте используется алюминиевый профиль фиксированной высоты. Регулируя длину профиля и общую ширину шасси, его можно адаптировать к печатным платам, схемным модулям и электронным компонентам разных размеров.

Внутри корпуса имеются слоты для карт и монтажные пазы, которые можно использовать для позиционирования и установки печатных плат и внутренних деталей конструкции. Структура алюминиевого профиля также обладает определенной способностью рассеивания тепла, а площади рассеивания тепла могут быть спроектированы в соответствии с фактическими требованиями к оборудованию.

Структура продукта

Структурным фокусом этого 30-мм шасси является не фиксированный размер длины × ширины × высоты, а, скорее:

Фиксированная высота 30 мм + настраиваемая длина + настраиваемая ширина

В его базовую структуру входят:

• Корпус шасси из алюминиевого профиля
• Передняя панель
• Задняя панель
• Внутренние слоты для карт PCB
• Внутренние монтажные пазы
• Структура рассеивания тепла
• Винты крепления панели

Эта конструкция позволяет регулировать длину и ширину шасси в соответствии с требованиями внутреннего пространства оборудования, сохраняя при этом небольшую высоту (30 мм).

Структурная логическая диаграмма

Алюминиевый профиль фиксированной высоты 30 мм.

↓

Определите длину и ширину в соответствии с требованиями оборудования.

↓

Используйте внутренние слоты для карт для установки печатной платы.

↓

Используйте монтажные пазы для фиксации внутренних конструкций

↓

Обработка на станке с ЧПУ передней и задней панели в соответствии с требованиями интерфейса.

↓

Привинтите переднюю и заднюю панели

Основные преимущества

1. Ультратонкая высота 30 мм, подходит для оборудования с ограниченным пространством

Высота шасси фиксирована и составляет 30 мм. По сравнению с более высоким электронным шасси оно может уменьшить вертикальное пространство, занимаемое всем оборудованием.

Подходит для установки в ограниченном пространстве:

• Маленькие электронные устройства
• Встроенные электронные модули
• Модули управления
• Модули сбора данных
• Коммуникационные модули
• Электронные устройства на печатной плате

Если оборудование имеет явные ограничения по общей высоте, конструкция толщиной 30 мм может сохранить профиль максимально компактным, одновременно удовлетворяя потребности в монтаже внутренних электронных компонентов.

2. Длина и ширина адаптируются к требованиям к оборудованию.

Одной из самых больших особенностей этого продукта является то, что длина и ширина не являются фиксированными размерами.

Клиенты могут определить необходимую длину и ширину шасси в соответствии с:

• Размеры печатной платы
• Расположение электронных компонентов
• Количество интерфейсов
• Внутреннее монтажное пространство
• Место установки оборудования
• Ограничения внешних размеров

Таким образом, одно и то же шасси из алюминиевого профиля высотой 30 мм может формировать конструкции изделий разной длины и ширины.

Это особенно подходит для проектов OEM/ODM, которым требуется конструкция шасси на основе печатных плат или электронных модулей.

3. Встроенные слоты для карт для удобного монтажа на печатной плате.

Внутри корпуса имеются слоты для карт, которые можно использовать для позиционирования и монтажа печатных плат в соответствии с фактической конструкцией.

По сравнению с конструкциями, которые полностью полагаются на независимые кронштейны для крепления печатной платы, слоты для карт внутри профиля могут помочь уменьшить количество дополнительных крепежных конструкций, делая внутреннюю структуру корпуса более компактной.

Для шасси небольшой высоты, например 30 мм, особенно важно рациональное использование внутреннего пространства.

4. Внутренние монтажные пазы поддерживают модульную конструкцию.

Помимо слотов для плат печатной платы, корпус также имеет монтажные пазы, которые можно использовать для монтажа и позиционирования внутренних деталей конструкции.

В зависимости от конкретного дизайна изделия общая компоновка может быть выполнена вокруг:

Печатная плата → внутренний модуль → монтажная конструкция → передняя и задняя панели

Таким образом, клиентам не нужно просто выбирать продукцию в соответствии с внешними размерами шасси, они могут спроектировать шасси в соответствии с фактической внутренней структурой.

5. Структура алюминиевого профиля уравновешивает структуру и требования к рассеиванию тепла.

Помимо того, что конструкция алюминиевого профиля служит корпусом шасси, она также может быть спроектирована для отвода тепла в сочетании со структурными характеристиками самого профиля.

Для электронных компонентов с определенным выделением тепла внутри планирование может осуществляться в соответствии с фактическими требованиями к продукту:

• Области рассеивания тепла
• Вентиляционные конструкции
• Позиции монтажа компонентов
• Пути отвода тепла

Следует отметить, что фактический эффект рассеивания тепла зависит от тепловыделения оборудования, расположения компонентов, структуры профиля и конкретной конструкции рассеивания тепла, а конечные тепловые характеристики нельзя судить исключительно по материалу шасси.

6. Передняя и задняя панели могут быть обработаны в соответствии с функциями оборудования.

Передняя и задняя панели крепятся винтами и могут быть обработаны независимо в соответствии с фактическими интерфейсами оборудования и эксплуатационными требованиями.

Возможна обработка по чертежам:

• отверстия для USB-интерфейса
• Отверстия для интерфейса питания
• Отверстия для интерфейса связи
• Отверстия для пуговиц
• Отверстия для индикаторных лампочек
• Область отображения
• Монтажные отверстия
• Вентиляционные отверстия
• Другие отверстия специальной формы

Это позволяет одному и тому же корпусу из алюминиевого профиля толщиной 30 мм адаптироваться к различным электронным устройствам.

Состав продукта

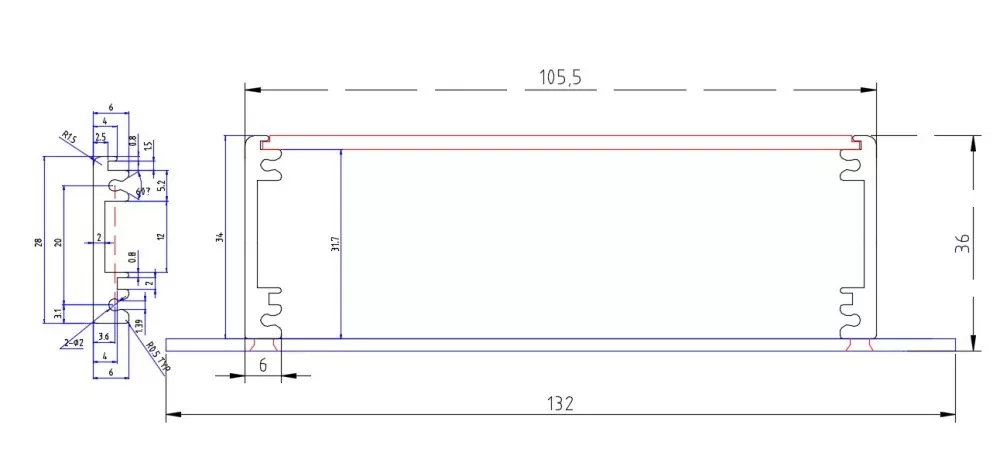

Технические характеристики

Применимые продукты и области применения

Тонкий 30-миллиметровый алюминиевый экструзионный корпус для электронного оборудования не ограничивается одной отраслью, а больше подходит для выбора применения на основе его структурных особенностей: малая высота 30 мм + настраиваемая длина и ширина + слоты для печатных плат + монтажные пазы.

1. Встроенные электронные устройства

Подходит для некоторых электронных модулей, которые необходимо установить внутри оборудования, шкафов управления или других ограниченных пространств.

Низкая высота (30 мм) помогает уменьшить вертикальное пространство, занимаемое оборудованием.

2. Маленькие модули управления

Для небольших устройств управления, состоящих в основном из печатных плат, схем управления и внутренних интерфейсов, для монтажа модулей можно использовать внутренние слоты для карт и монтажные пазы.

3. Модули сбора данных

Для оборудования сбора данных обычно требуются печатные платы, разъемы и интерфейсы данных.

Путем индивидуальной настройки длины и ширины шасси можно спланировать внутреннее пространство в соответствии с фактическими размерами печатной платы, а переднюю и заднюю панели можно обработать в соответствии с расположением интерфейсов.

4. Модули связи и интерфейса.

Для небольших электронных устройств, которым необходимо установить интерфейсы связи, разъемы или интерфейсы управления, передняя и задняя панели могут быть обработаны в соответствии с фактической компоновкой интерфейса.

5. Интернет вещей и встроенные электронные устройства

Некоторые устройства Интернета вещей и встраиваемые устройства чувствительны к объему продукта, и им необходимо выполнить монтаж печатной платы и электронных компонентов в относительно небольшом пространстве.

Фиксированная высота 30 мм может быть использована для проектирования шасси таких электронных устройств малой высоты.

3-осевая обработка с ЧПУ на заказ

Boyuan Hardware в настоящее время в основном использует 3-осевую обработку с ЧПУ для алюминиевых шасси и связанных с ними конструктивных деталей.

По чертежам изделия можно выполнить следующее:

• Открытия
• Бурение
• Постукивание
• Обработка монтажных отверстий
• Обработка интерфейсных отверстий
• Обработка панелей
• Обработка структурных канавок
• Другая 2D/3D структурная обработка

Передняя и задняя панели могут быть обработаны в соответствии со схемами интерфейса различных устройств, что позволяет адаптировать один и тот же корпус из алюминиевого профиля к различным электронным продуктам.

Проверка качества

Для шасси из алюминиевого профиля, изготовленного по индивидуальному заказу, следующие элементы могут быть проверены в соответствии с чертежами изделия и требованиями заказа:

Проверка размеров

Подтвердите длину, ширину и основные конструктивные размеры шасси.

Проверка обработки с ЧПУ

Осмотрите интерфейсные отверстия, монтажные отверстия, резьбовые отверстия и другие позиции обработки.

Проверка монтажа печатной платы

Подтвердите соответствие между печатной платой и внутренними слотами для карт.

Проверка сборки панели

Подтвердите сборку передней и задней панелей с корпусом шасси.

Проверка обработки поверхности

Проверьте эффект и внешний вид обработки поверхности продукта.

Проверка сборки готовой продукции

После установки убедитесь, что все конструктивные части шасси подходят правильно.

Семинар-шоу

Часто задаваемые вопросы

В1: Можно ли настроить длину и ширину этого шасси из алюминиевого профиля толщиной 30 мм?

Да. Высота этого продукта фиксирована и составляет 30 мм, а длину и ширину можно настроить в соответствии с размерами оборудования, характеристиками печатной платы и требованиями к внутренней структуре.

Вопрос 2: Является ли 30 мм фиксированной высотой корпуса?

Да. 30 мм — это фиксированная высота этой серии поперечных сечений алюминиевых профилей. Конкретная длина и ширина определяются в соответствии с требованиями к продукту.

В3: Можно ли установить печатную плату внутри корпуса?

Да. Внутри изделия имеются слоты для карт, которые можно использовать для позиционирования и монтажа печатной платы в соответствии с фактической конструкцией. Конкретные размеры печатной платы и метод монтажа должны быть подтверждены в соответствии со структурой продукта.

Вопрос 4: Можно ли обработать интерфейсные отверстия в корпусе?

Да. На передней и задней панелях могут быть выполнены интерфейсные отверстия, монтажные отверстия, отверстия для пуговиц, отверстия для индикаторов, области дисплея и другие структурные отверстия в соответствии с чертежами изделия.

В5: Есть ли у корпуса система рассеивания тепла?

Да. В продукте используется конструкция из алюминиевого профиля со структурой рассеивания тепла, а конструкция рассеивания тепла может быть выполнена в соответствии с фактическим выделением тепла и структурными требованиями оборудования.
