Как алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ, может повысить точность, посадку и производительность продукта?

Когда оборудование требует точного позиционирования компонентов, индивидуальных особенностей монтажа и надежной конструкции,Алюминиевый корпус, обработанный на станке с ЧПУ, с канавками и вырезамипредлагает практичное производственное решение.БоюаньКомпания Hardware производит алюминиевые корпуса по индивидуальному заказу в соответствии с чертежами заказчика и структурными требованиями, используя 3-осевое фрезерование с ЧПУ для создания доступных канавок, утопленных областей, ступенчатых поверхностей, отверстий и вырезов для электронного оборудования и промышленных сборок.

Алюминиевый корпус, обработанный на станке с ЧПУ, — это больше, чем просто защитная оболочка. Его канавки, прорези, выемки и точно расположенные отверстия помогают разместить внутренние компоненты, поддержать сборку и улучшить интеграцию с окружающими конструкциями. В этой статье объясняются основные особенности обработки, особенности материалов, требования к конструкции, производственный процесс и проверки качества, которые покупатели должны оценить перед заказом индивидуального алюминиевого корпуса. В нем также описывается, как анализ чертежей помогает производителям оценить осуществимость, стоимость и эффективность производства.

Оглавление

1. Что такое алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ?
2. Какие особенности обработки наиболее важны?
3. Каковы основные преимущества?
4. Как выбрать алюминиевый материал?
5. Как изготавливается индивидуальный алюминиевый корпус?
6. Какие детали дизайна следует указать покупателям?
7. Где обычно используются эти корпуса?
8. Чем обработка на станке с ЧПУ отличается от других методов?
9. Как оценить качество производства?
10. Часто задаваемые вопросы
11. Как начать свой проект индивидуального жилищного строительства?

1. Что такое алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ?

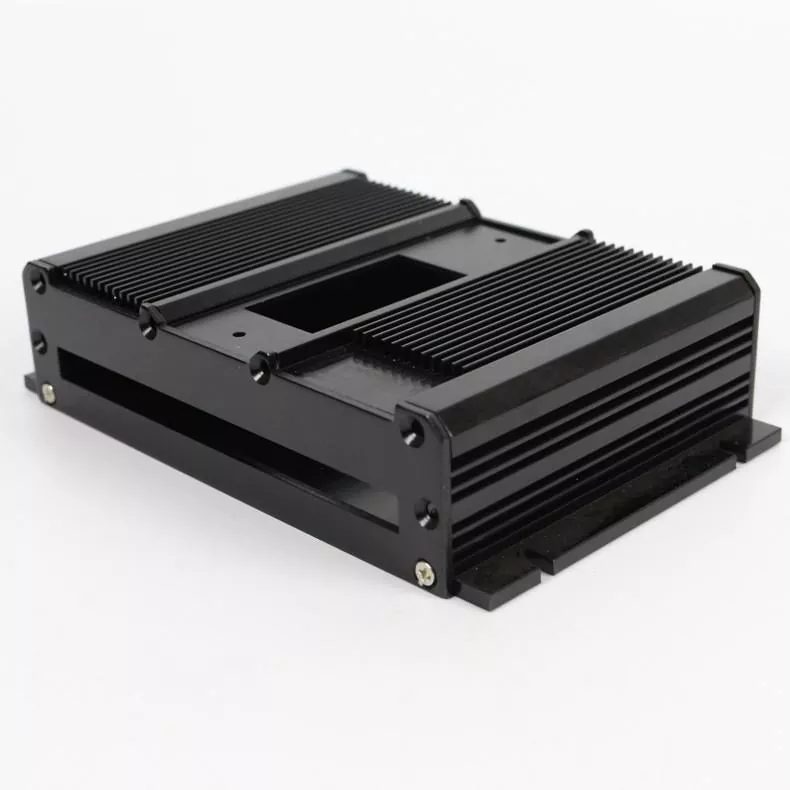

Алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ, представляет собой индивидуальный алюминиевый компонент, изготовленный с помощью механической обработки с компьютерным управлением. На основе модели САПР или инженерного чертежа режущие инструменты удаляют материал с алюминиевой заготовки для создания необходимого внешнего профиля, внутренних выемок, пазов, монтажных отверстий и других функциональных элементов.

В отличие от простого прямоугольного корпуса, этот корпус может включать в себя несколько геометрических форм в одном компоненте. В канавке может располагаться сопрягаемая деталь, в углублении может обеспечиваться зазор для внутреннего узла, а в вырезе может размещаться разъем, кабель, крепеж или другой интерфейс.

Продукт Boyuan Hardware разработан на основе чертежей заказчика и определенных структурных требований. Его 3-осевой процесс фрезерования с ЧПУ поддерживает ряд функций, когда их геометрия, ориентация заготовки и доступность инструмента подходят для выбранной настройки.

Для покупателей важным фактором является то, служит ли каждая обработанная деталь определенной механической или сборочной цели. Хорошая геометрия улучшает интеграцию без усложнения производства.

2. Какие особенности обработки наиболее важны?

Эффективность индивидуального алюминиевого корпуса зависит от того, насколько хорошо его отдельные характеристики соответствуют общей конструкции продукта. Каждый объект должен определяться его размерами, положением и взаимосвязью с соседними компонентами.

Пазы и пазы

Канавки и пазы могут помочь найти компоненты, направить сопрягаемые детали, обеспечить зазор или разместить интерфейсы, специфичные для конструкции. Их ширина, глубина, длина и положение должны быть четко указаны, чтобы обеспечить требуемое соответствие.

Утопленные области и карманы

Углубления создают пространство внутри корпуса для внутренних компонентов или конструктивных элементов. Их размеры должны учитывать размеры компонентов, толщину стенок, доступ к инструментам и оставшийся материал, необходимый для поддержания жесткости.

Ступенчатые поверхности

Разная высота поверхности может определять уровни монтажа, привязки для выравнивания или зазор между соседними деталями. Эти поверхности должны быть измерены на основе подходящих исходных данных, чтобы их взаимоотношения оставались постоянными во время сборки.

Отверстия и вырезы по индивидуальному заказу

В отверстиях и вырезах можно разместить крепежи, разъемы, кабели и другие интерфейсы. Их размер, расположение и форма должны соответствовать соответствующим сопрягаемым компонентам. Резьбовые отверстия также требуют четко определенных характеристик резьбы и глубины зацепления.

• Укажите ширину, глубину и положение канавки.
• Определите критические монтажные поверхности и опорные точки.
• Определите диаметры отверстий, расстояние между ними и детали резьбы.
• Убедитесь, что во внутренних углублениях осталось достаточно конструкционного материала.
• Определите косметические поверхности и функциональные интерфейсы отдельно.

3. Каковы основные преимущества?

Обработка на станке с ЧПУ по индивидуальному заказу позволяет дизайнерам интегрировать в корпус множество функциональных деталей, а не полагаться на базовый профиль, требующий обширной вторичной модификации.

Более точная интеграция компонентов

Когда на инженерном чертеже установлены критические размеры, обработанные детали можно расположить в соответствии с предполагаемой сборкой. Это помогает уменьшить количество проблем с установкой, которых можно избежать, и обеспечивает повторяемость установки.

Большая гибкость дизайна

Канавки, карманы, ступенчатые поверхности и индивидуальные вырезы можно адаптировать к конкретной конфигурации продукта. Такая гибкость полезна для специализированного оборудования, прототипов и проектов с меняющимися механическими требованиями.

Легкий структурный дизайн

Алюминий обеспечивает полезную комбинацию относительно низкой плотности, обрабатываемости и структурных характеристик. Правильно спроектированные выемки позволяют удалить ненужный материал, сохраняя при этом прочность, необходимую для предполагаемого применения.

Функциональная и визуальная согласованность

Контролируемая обработка позволяет создавать четкие кромки, однородное расположение элементов и единообразную геометрию поверхности. Соответствующая отделка может дополнительно улучшить внешний вид и экологические требования конечного продукта.

Эти преимущества зависят от сплава, геометрии детали, допусков, настройки обработки и метода контроля. Поэтому производительность следует оценивать в сравнении с фактическим применением, а не предполагать только на основе производственного процесса.

4. Как выбрать алюминиевый материал?

Выбор материала влияет на обрабатываемость, механические свойства, коррозионное поведение, качество обработки поверхности и общую стоимость. Соответствующий класс зависит от условий нагрузки корпуса, условий эксплуатации и функциональных требований.

Обычные конструкционные сплавы, такие как 6061, часто используются для изготовления корпусов при механической обработке из-за баланса их обрабатываемости и механических свойств. Однако конкретный сплав и состояние следует согласовывать с производителем, а не предполагать для каждого проекта.

Для получения дополнительной информации покупатели могут просмотреть веб-сайт по производству алюминия Boyuan и подробную информацию о корпусах, изготовленных на станках с ЧПУ.

5. Как изготавливается индивидуальный алюминиевый корпус?

Надежный производственный процесс начинается с проверки конструкции и продолжается механической обработкой, чистовой отделкой и проверкой размеров. Точная последовательность зависит от геометрии детали и согласованных спецификаций.

1. Обзор чертежа и модели:Производитель изучает модель САПР, размеры, допуски, критические поверхности и предполагаемую сборку.
2. Материальное подтверждение:Требуемый алюминиевый сплав и состояние материала согласовываются перед производством.
3. Подготовка заготовки:Заготовка выбирается и закрепляется в приспособлении, подходящем для планируемых операций обработки.
4. Фрезерование с ЧПУ:Доступные пазы, выемки, профили, ступеньки и вырезы обрабатываются по утвержденному проекту.
5. Дополнительные операции:При необходимости выполняются сверление, нарезание резьбы, удаление заусенцев или другие указанные операции.
6. Отделка поверхности:Любая согласованная обработка применяется после учета размерных эффектов и функциональных поверхностей.
7. Осмотр:Критические размеры, расположение элементов, резьба и состояние поверхности сверяются с чертежом.

При 3-осевой обработке особенно важны доступ к инструменту и ориентация заготовки. Некоторые сложные функции могут потребовать изменения положения детали или изменения настройки. Рассмотрение этих требований перед производством помогает выявить возможные корректировки конструкции и избежать ненужных этапов обработки.

6. Какие детали дизайна следует указать покупателям?

Полный чертеж помогает производителю понять, что необходимо производить и какие размеры имеют наибольшее значение. Неясные требования могут привести к дополнительным разъяснениям, доработкам, которых можно избежать, или задержкам.

Прежде чем запросить ценовое предложение, подготовьте следующую информацию:

• 3D-модель САПР:Предоставьте подходящий файл, например STEP, если он доступен.
• Габаритный чертеж:Включите габаритные размеры, расположение элементов, допуски и привязки к базе.
• Характеристики канавок и выемок:Определите ширину, глубину, длину и их предполагаемые функции.
• Детали отверстия и резьбы:Определите диаметры, стандарты резьбы, глубину и требования к расположению.
• Требования к материалам:Укажите предпочтительный сплав или попросите производителя порекомендовать подходящий вариант.
• Обработка поверхности:Укажите требуемую отделку, внешний вид и любые поверхности, которые должны оставаться необработанными.
• Количество заказа:Предоставьте прототип, образец и ожидаемые объемы производства, где это необходимо.
• Ожидания от проверки:Определите критически важные для функционирования размеры и любую необходимую документацию для проверки.

Также важно избегать применения неоправданно жестких допусков к каждому размеру. Сосредоточение более жестких требований на критически важных интерфейсах, сопрягаемых поверхностях и позиционирующих элементах может помочь сбалансировать функциональные характеристики и производственные затраты.

7. Где обычно используются эти корпуса?

Алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ, может использоваться в различных приложениях, где важны нестандартная геометрия и интеграция компонентов.

• Электронное оборудование:Корпуса и конструктивные элементы с определенными отверстиями, точками крепления или внутренними зазорами.
• Промышленное оборудование:Пользовательские компоненты, которые соединяют, находят или поддерживают механические сборки.
• Системы крепления:Детали с пазами, ступенчатыми поверхностями и функциями позиционирования.
• Инструментарий:Корпуса, требующие особых интерфейсов компонентов и тщательно расположенных отверстий.
• Специализированное оборудование:Детали небольшого объема или для конкретного применения, которые не соответствуют стандартным размерам корпуса.

Пригодность любого корпуса зависит от всей конструкции, включая нагрузки на конструкцию, температурные условия, требования к герметизации и воздействие окружающей среды. Если требуется электрическое экранирование, защита от проникновения или рассеивание тепла, эти функции должны быть разработаны и проверены отдельно.

8. Чем обработка на станке с ЧПУ отличается от других методов?

Обработка на станке с ЧПУ особенно полезна, когда компонент требует индивидуальных функций, контроля размеров на основе чертежей или гибкости конструкции. Другие производственные процессы могут быть более экономичными для других производственных условий.

Оптимальный процесс зависит от годового объема, геометрии, допусков, бюджета на оснастку и требований к доставке. Для нестандартных корпусов с несколькими обработанными деталями анализ чертежей может помочь определить, что является более подходящим: обработка на станке с ЧПУ или комбинация процессов.

9. Как вы можете оценить качество производства?

Оценка качества должна быть сосредоточена на том, соответствует ли готовое жилье документально оформленным требованиям. Чистый внешний вид полезен, но он не заменяет проверку размеров или функциональных проверок.

При оценке поставщика учитывайте следующие контрольные точки:

• Соответствие размеров:Проверьте критическую глубину канавок, размеры вырезов, положения отверстий и габаритные размеры.
• Совместимость сборки:Проверьте посадку сопрягаемых деталей, разъемов, креплений и монтажных интерфейсов, где это применимо.
• Состояние поверхности:Проверьте на наличие заусенцев, царапин, следов от инструментов и других дефектов, соответствующих спецификации.
• Качество резьбы:Проверьте размер, глубину и удобство использования резьбы на чертеже.
• Материал и отделка:Убедитесь, что поставлен согласованный сплав и обработка поверхности.
• Документация:Заранее согласуйте отчеты о размерах, записи материалов или другие документы проверки, необходимые для приемки.

При повторных заказах четкие критерии приемки и контролируемые изменения чертежей помогают поддерживать согласованность между производственными партиями. Поставщики также должны быть проинформированы о любых изменениях в предполагаемом использовании продукта, которые могут повлиять на требования к механической обработке или контролю.

10. Часто задаваемые вопросы

1. Может ли Boyuan изготовить алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ, по индивидуальному чертежу?

Да. Boyuan Hardware принимает индивидуальные требования к корпусу на основе чертежей заказчика и определенных структурных потребностей. Осуществимость производства зависит от геометрии детали, требуемых функций и доступной настройки обработки.

2. Можно ли изготовить канавки и углубления с помощью 3-осевого фрезерования с ЧПУ?

Да, при условии, что эти функции доступны для режущих инструментов и подходят для выбранной установки. Функции, к которым трудно получить доступ, могут потребовать изменения положения, дополнительных настроек или изменений конструкции.

3. Какую информацию я должен предоставить для предложения?

Предоставьте чертеж с размерами или 3D-модель CAD, требования к материалам, критические допуски, качество поверхности, количество заказа и любые специальные требования к проверке. Эти данные помогают производителю оценить осуществимость и подготовить более актуальное предложение.

4. Может ли корпус содержать отверстия, пазы и ступенчатые поверхности в одном компоненте?

Эти функции часто можно объединить в одной конструкции. Их совместимость зависит от доступности инструмента, толщины стенки, расположения заготовки и общей последовательности обработки.

5. Как снизить стоимость индивидуального алюминиевого корпуса?

Используйте практичные размеры элементов, избегайте излишне глубоких или узких карманов, стандартизируйте спецификации отверстий и резьбы, где это возможно, и применяйте жесткие допуски только там, где этого требует функция. Ранний просмотр чертежей может выявить возможности упрощения обработки.

6. Подходит ли тот или иной алюминиевый сплав для любого корпуса?

Нет. Выбор сплава зависит от прочности, обрабатываемости, подверженности коррозии, условий эксплуатации и требований к отделке. Перед началом производства уточните марку материала у производителя.

7. Как я могу подтвердить, что готовая деталь соответствует моим требованиям?

Определите измеримые критерии приемки в инженерном чертеже и согласуйте методы контроля перед производством. Особое внимание следует уделить критическим размерам, расположению элементов, резьбе и сопряженным интерфейсам.

11. Как начать свой проект индивидуального жилищного строительства?

Хорошо спроектированный алюминиевый корпус с канавками и вырезами, обработанный на станке с ЧПУ, сочетает в себе функциональную геометрию с практичностью изготовления. Определив назначение каждой канавки, углубления, отверстия и выреза, покупатели могут улучшить совместимость сборки, уточнить ожидания по качеству и принять более обоснованные решения о стоимости производства.

Боюань Hardware предлагает индивидуальные решения алюминиевых корпусов, обработанных на станках с ЧПУ, на основе чертежей заказчика и конструктивных требований. Независимо от того, разрабатываете ли вы новый электронный компонент, совершенствуете промышленную сборку или приобретаете специализированную монтажную деталь, раннее общение может помочь определить правильный производственный подход. Просмотрите технические характеристики продукта и детали настройки, подготовьте чертежи исвязаться с намичтобы обсудить требования вашего проекта и запросить ценовое предложение.
