Алюминиевый блок питания и промышленный блок управления размером 50×44 мм

Алюминиевый корпус для источника питания и промышленного управления Boyuan размером 50 × 44 мм представляет собой корпус электронного устройства среднего размера, изготовленный из экструзионной конструкции из алюминиевого сплава, с внешним размером поперечного сечения 50 мм (ширина) × 44 мм (высота), а длина может быть настроена произвольно в соответствии с фактическими требованиями к оборудованию.

Изделие изготовлено методом экструзии алюминиевого профиля с фиксированным размером поперечного сечения основного корпуса. Его можно разрезать в соответствии с фактической длиной оборудования, а окончательная сборка выполняется с помощью торцевых пластин, обработки на станке с ЧПУ и других вспомогательных процессов.

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть корпуса оснащена стандартными слотами для плат печатной платы, а печатную плату можно вставлять и закреплять напрямую без дополнительных винтов, что значительно повышает эффективность сборки.

По сравнению с пластиковыми коробками, корпуса из алюминиевого сплава обладают большей структурной прочностью и металлической текстурой, а также позволяют создавать нестандартные конструкции, такие как интерфейсы, монтажные отверстия, резьбовые отверстия и пазы, посредством обработки на станке с ЧПУ.

Основная ценность формата 50×44 мм заключается в его «широком корпусе и большом пространстве» — ширина 50 мм позволяет разместить печатные платы стандартной ширины и несколько макетов интерфейсов, а высота 44 мм обеспечивает достаточно внутреннего пространства для установки более высоких компонентов.

Эта спецификация особенно подходит для силовых модулей, усилителей мощности, промышленных контроллеров, измерительных приборов, оборудования базовых станций связи, оборудования сбора и передачи данных, модулей привода двигателя, приборов для медицинских испытаний и другого электронного оборудования среднего размера с высокими требованиями к внутреннему пространству.

Компания Boyuan Hardware уже более 20 лет занимается производством алюминиевых корпусов и алюминиевых шасси, располагая производственными площадями примерно в 10 000 квадратных метров, и может обеспечить обработку алюминиевых корпусов на заказ в соответствии с чертежами, образцами или требованиями заказчика.

Основные преимущества продукта

01 | Просторный дизайн размером 50 × 44 мм

Размер поперечного сечения 50 мм в ширину и 44 мм в высоту обеспечивает достаточно внутреннего пространства для электронного оборудования среднего размера.

Ширина 50 мм позволяет размещать более широкие печатные платы и размещать несколько интерфейсов рядом друг с другом; Высота 44 мм обеспечивает больше места для установки компонентов, позволяет разместить более высокие компоненты, такие как электролитические конденсаторы, трансформаторы, радиаторы и реле, а также поддерживает конструкцию двусторонней печатной платы, отвечая потребностям интеграции сложных схемных систем.

02 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава.

Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины. Эта структура особенно подходит для электронных продуктов, требующих серийной разработки.

03 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов.

Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов. Высота 44 мм позволяет разместить двухслойные печатные платы или мощные устройства с радиаторами, обеспечивая надежное решение для упаковки мощного электронного оборудования.

04 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка.

Компания Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 50×44 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, RJ45, интерфейсы питания, авиационные вилки и т. д.)
• Отверстия для винтов и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Пазы и ступеньки
• Прорези для отвода тепла и вентиляционные отверстия
• Снятие фасок
• Другие нестандартные конструкции

05 | Длина, настраиваемая в зависимости от продукта

50×44 мм — это размер поперечного сечения корпуса, а длину алюминиевого корпуса источника питания и промышленного управления 50×44 мм можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

06 | Эффективное рассеивание тепла

Теплопроводность алюминиевого сплава составляет около 200 Вт/(м·К). В сочетании с большей площадью поверхности (50×44 мм) он может эффективно проводить и рассеивать тепло, выделяемое внутренними компонентами. Для оборудования с большим выделением тепла, такого как силовые модули и усилители мощности, алюминиевый корпус сам по себе является эффективным теплоотводом, который может продлить срок службы оборудования.

07 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно получить различные эффекты внешнего вида, придавая электронному оборудованию более профессиональный внешний вид.

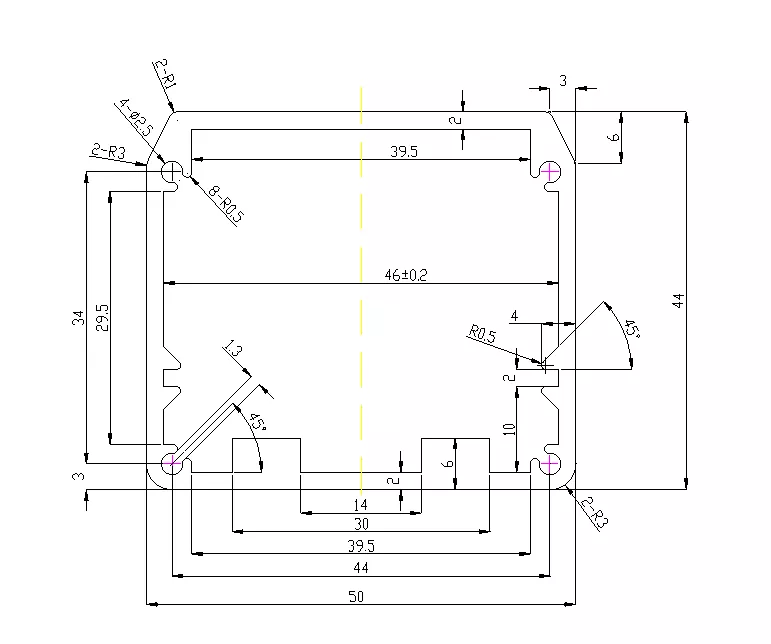

Технические характеристики алюминиевого корпуса 50×44 мм

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус 50×44 мм?

Размер 50×44 мм относится к категории алюминиевых корпусов с большим пространством — ширина 50 мм позволяет разместить несколько интерфейсов рядом друг с другом, а высота 44 мм позволяет разместить более высокие компоненты и радиаторы. Высота 44 мм является основной особенностью, отличающей эту спецификацию от небольших корпусов и позволяющей размещать электронное оборудование большей мощности и более высокие компоненты.

1. Силовые модули

Просторный дизайн размером 50×44 мм очень подходит для различных силовых устройств:

• Импульсные модули питания
• Адаптеры питания
• Корпуса электропитания автомобилей
• Корпуса инверторов
• Алюминиевые корпуса выпрямителей
• Модули преобразователей постоянного тока в постоянный
• Модули питания ИБП
• Зарядные модули

Почему размер 50×44 мм подходит для силовых модулей? В силовых модулях обычно необходимо размещать более высокие компоненты, такие как электролитические конденсаторы (обычно высотой 25–35 мм), трансформаторы и радиаторы. Высота 44 мм обеспечивает достаточно места для установки, а ширина 50 мм позволяет размещать печатные платы широкой планировки, а материал из алюминиевого сплава также помогает мощным устройствам эффективно рассеивать тепло.

2. Усилители мощности и аудиооборудование

• Корпуса усилителей
• Усилители мощности звука
• Модули усилителя сигнала
• ВЧ усилители мощности

Почему размер 50×44 мм подходит для усилителей? Усилителям мощности требуется относительно большое внутреннее пространство для размещения схем усилителя, радиаторов и секций источника питания. Высота 44 мм позволяет устанавливать более высокие компоненты, а корпус из алюминиевого сплава также выполняет функцию рассеивания тепла, что подходит для аудио- и радиочастотного усилителя с большим выделением тепла.

3. Модули промышленного контроля и автоматизации.

• Промышленные контроллеры
• Модули программируемого логического контроллера (ПЛК)
• Модули управления движением
• Модули моторного привода
• Инверторные модули
• Модули расширения ввода/вывода
• Ящики управления автоматикой

Почему размер 50×44 мм подходит для промышленных модулей управления? Промышленные модули управления обычно должны иметь множество интерфейсов (RS232, RS485, CAN, Ethernet и т. д.) и платы управления большего размера. Ширина 50 мм позволяет разместить рядом несколько интерфейсов, а высота 44 мм позволяет устанавливать силовые устройства с радиаторами.

4. Измерительные приборы и испытательное оборудование

• Модули осциллографа
• Корпуса генераторов сигналов
• Инструменты сбора данных
• Анализаторы мощности
• Модули спектрального анализа
• Приборы для измерения твердости
• Оборудование для ультразвукового контроля
• Корпуса расходомера/измерителя уровня

Почему размер 50×44 мм подходит для измерительных приборов? Измерительным приборам требуется более крупная печатная плата для размещения схем обработки сигналов и нескольких интерфейсов. Ширина 50 мм позволяет разместить печатные платы стандартной ширины, а высота 44 мм — такие компоненты, как трансформаторы и реле.

5. Коммуникационное и сетевое оборудование

• Модули базовых станций связи
• Усилители сигнала
• Модули связи GPS/GPRS/5G
• Блоки передачи данных (ДТУ)
• Оптоволоконные трансиверы
• Беспроводное мостовое оборудование
• Коммутационные модули

6. Медицинское испытательное оборудование

• Модули медицинского тестирования
• Оборудование для мониторинга
• Портативные медицинские инструменты
• Модули физиотерапевтического оборудования
• Модули сбора биосигналов

7. Интегрированные приложения с радиаторами

Алюминиевый корпус размером 50×44 мм можно использовать в сочетании с внутренними радиаторами:

• Корпуса драйверов для мощных светодиодов
• Силовые электронные модули
• Контроллеры двигателей
• Корпуса системы управления батареями (BMS)
• Корпуса модулей суперконденсаторов

8. Экранирующие коробки и средства защиты от помех

• Защитные коробки для прецизионных приборов
• Экранирование высокочастотного модуля
• Медицинское электронное экранирование

Материал из алюминиевого сплава обеспечивает превосходные характеристики электромагнитного экранирования, эффективно предотвращая электромагнитные помехи.

9. Учебное и научно-исследовательское экспериментальное оборудование

• Корпуса для экспериментальных приборов
• Обучение демонстрационным модулям
• Оборудование для сбора данных научных исследований

Что можно настроить для алюминиевого корпуса размером 50 × 44 мм?

Обработка поверхности

Анодирование

Анодирование — один из наиболее часто используемых методов обработки поверхности алюминиевых корпусов. Алюминиевый блок питания и промышленный блок управления размером 50 × 44 мм могут изменить внешний вид и свойства поверхности алюминия, а также добиться различных цветовых эффектов.

Пескоструйная обработка

Пескоструйная обработка позволяет сформировать на алюминиевой поверхности однородную матовую текстуру, подходящую для промышленного электронного оборудования и корпусов приборов.

Чистка

При чистке кистью можно сформировать регулярную металлическую текстуру, что позволяет изделию сохранять явную металлическую текстуру алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса размером 50×44 мм можно обработать следующее:

• Логотип
• Модель продукта
• Идентификация интерфейса
• Номер продукта
• Текст и узоры

Шелкография

Подходит для обработки многоцветных логотипов, текста и функциональной идентификации.

Профессиональная обработка алюминиевых корпусов на заказ

Мы не только производим стандартные алюминиевые корпуса, но также можем изготовить их по индивидуальному заказу клиента.

Клиентам необходимо предоставить только:

2D-чертежи/3D-модели/физические образцы/размеры продукта

Затем мы можем выполнить оценку обработки в соответствии с фактическими требованиями к продукту.

Обработка с ЧПУ отвечает нестандартным требованиям

Для продуктов, которые не могут быть напрямую удовлетворены стандартным профилем 50×44 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Например:

Интерфейсные отверстия + монтажные отверстия + резьбовые отверстия + прорези для отвода тепла + пазы + ступеньки + логотип

Все может быть изготовлено по чертежам заказчика.

Руководство по выбору продукта

Если ширина вашей печатной платы близка к 50 мм

Размер 50×44 мм — идеальный выбор: ширина 50 мм обеспечивает достаточно места для прокладки печатной платы, а высота 44 мм позволяет разместить более высокие компоненты. Подходит ли фактическая структура, можно подтвердить по толщине печатной платы, методу монтажа и высоте внутренних компонентов.

Если ваше устройство содержит более высокие компоненты

На высоте 44 мм можно разместить более высокие компоненты, такие как электролитические конденсаторы (25–35 мм), трансформаторы, радиаторы и реле, подходящие для электронного оборудования, требующего большего внутреннего пространства.

Если ваше устройство выделяет значительное количество тепла

Корпус из алюминиевого сплава имеет отличную теплопроводность. В сочетании с большей площадью поверхности 50×44 мм это может эффективно помочь внутренним компонентам рассеивать тепло. Для дальнейшего усиления эффекта рассеивания тепла на корпусе можно выполнить прорези для отвода тепла или вентиляционные отверстия.

Если длины печатных плат различаются

Профиль можно разрезать в соответствии с длиной продукта, а одинаковые характеристики поперечного сечения можно адаптировать к продуктам разной длины.

Если необходимо установить интерфейсы

Отверстия с ЧПУ могут быть добавлены в корпус профиля или торцевые пластины. Общие из них включают USB, RJ45, интерфейсы питания, авиационные вилки, интерфейсы BNC, индикаторные лампы и т. д.

Если вам нужно больше места

Более крупный алюминиевый профиль может быть выбран в соответствии с размерами печатной платы или может быть реализован нестандартный дизайн корпуса.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 50×44 мм?

Размер 50×44 мм относится к категории просторных алюминиевых корпусов, подходящих для силовых модулей, усилителей мощности, промышленных контроллеров, измерительных приборов, оборудования базовых станций связи, модулей привода двигателя, инструментов для медицинских испытаний и т. д. Ширина 50 мм поддерживает многоинтерфейсную компоновку, а высота 44 мм позволяет разместить более высокие компоненты и радиаторы.

2. Является ли длина корпуса 50×44 мм?

Размер 50×44 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 50×44 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

4. Можно ли на высоте 44 мм разместить электролитические конденсаторы?

Да. Обычные электролитические конденсаторы обычно имеют высоту 25-35 мм, а внутренняя высота 44 мм может полностью вместить их. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

5. Можно ли сделать отверстия для отвода тепла в алюминиевом корпусе?

Да. Компания Boyuan Hardware может обрабатывать пазы для отвода тепла, вентиляционные отверстия, ребра для отвода тепла и другие конструкции для отвода тепла в соответствии с чертежами заказчика, чтобы помочь оборудованию высокой мощности рассеивать тепло.

6. Можно ли обрабатывать такие интерфейсы, как авиационные вилки и BNC?

Обработка на станках с ЧПУ может производиться на соответствующих позициях сопряжения по чертежам заказчика. Подходит ли он специально для механической обработки, необходимо подтвердить в зависимости от размеров интерфейса и конструкции корпуса.

7. Можно ли установить печатную плату?

Да. Алюминиевый корпус размером 50×44 мм в стандартной комплектации оснащен внутренними слотами для плат, а печатную плату можно вставить и зафиксировать напрямую. Соответствующие монтажные конструкции также могут быть спроектированы в соответствии с размерами печатной платы и методом монтажа.

8. Можно ли изготовить торцевые пластины по индивидуальному заказу?

Да. Размеры, расположение отверстий и конструкция торцевых пластин могут быть обработаны в соответствии с требованиями продукта.
