Алюминиевый корпус модуля GPS 58×24 мм

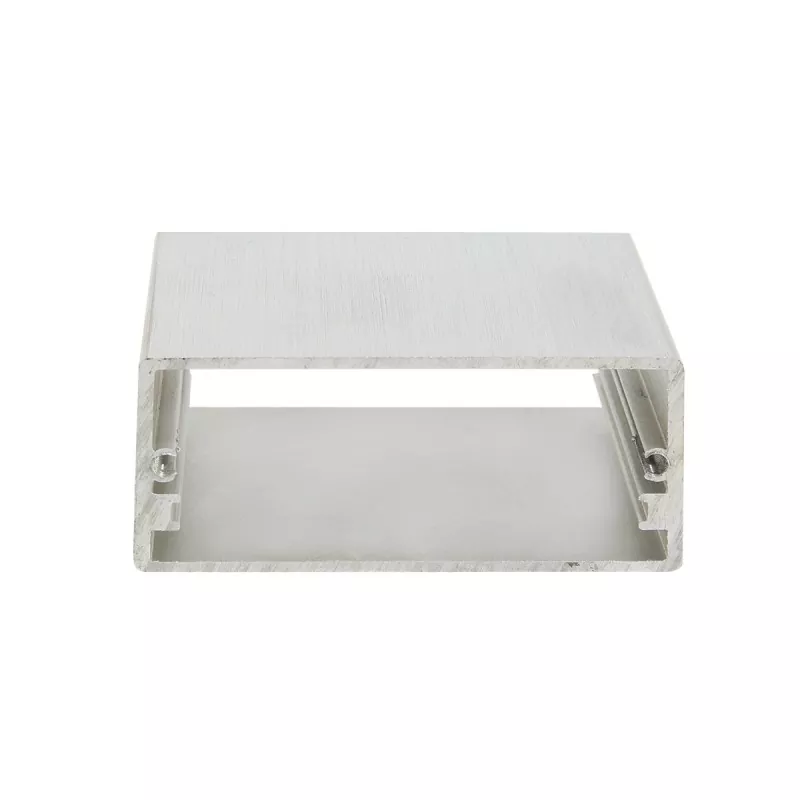

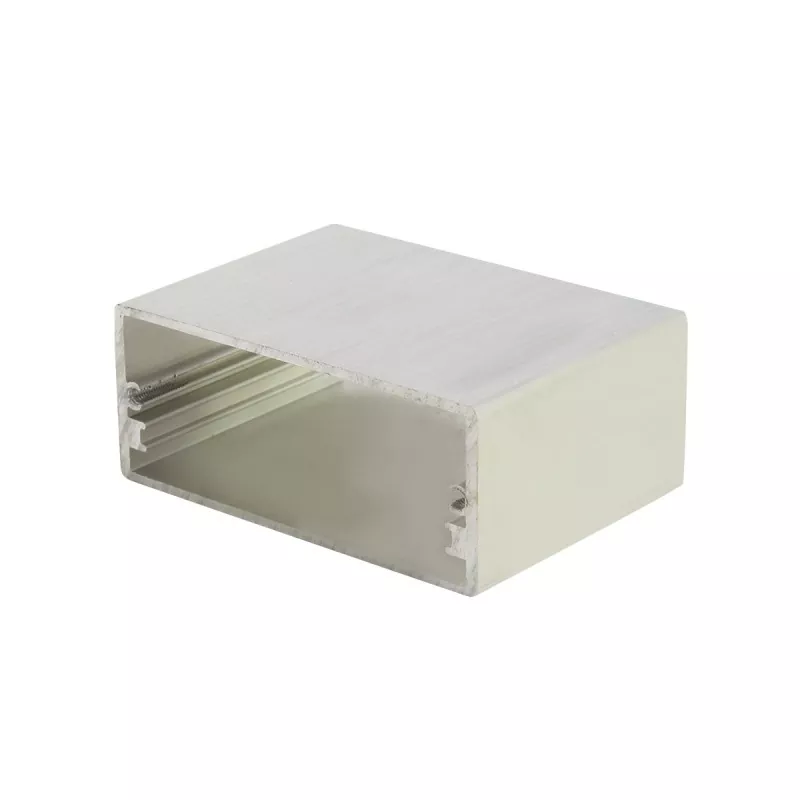

Алюминиевый корпус модуля GPS 58×24 мм — широкий и тонкий корпус из экструдированного алюминия, который добавляет немного дополнительной ширины для размещения и измерения электроники. Ширина 58 мм превышает обычные профили 52–57 мм, что позволяет использовать печатные платы большего размера, дисплеи большего размера и большее количество расположенных рядом функциональных модулей, в то время как высота 24 мм сохраняет тонкий внешний вид и освобождает от небольших трансформаторов, электролитических конденсаторов (обычно 18–22 мм), реле и компонентов средней высоты.

Тело профиля обрезается до необходимой длины и комплектуется торцевыми пластинами, подвергается обработке на станке с ЧПУ и сопутствующим процессам. Внутренние слоты для карт позволяют вставлять и фиксировать печатную плату без дополнительных винтов, обеспечивая скорость сборки, с которой не могут сравниться другие типы корпусов.

По сравнению с пластиковыми корпусами алюминиевый корпус обеспечивает лучшую структурную прочность и металлическую отделку, а также поддерживает обработанные на станке с ЧПУ интерфейсы, монтажные отверстия, резьбовые отверстия, отверстия для антенн SMA и слоты для отвода тепла.

Компания Boyuan Hardware с более чем 20-летним опытом работы и фабрикой площадью около 10 000 кв. м обеспечивает резку, станки с ЧПУ, сверление, нарезание резьбы, обработку поверхности, лазерную гравировку, шелкографию, проверку и сборку.

Особенности продукта

01 | Ширина 58×24 мм и тонкий дизайн

Размер поперечного сечения 58 мм в ширину и 24 мм в высоту обеспечивает достаточно места для размещения электронного оборудования.

Ширина 58 мм шире, чем стандартные спецификации 52–57 мм, что позволяет размещать печатные платы большего размера и поддерживать большее количество расположенных рядом функциональных модулей и дизайн интерфейса, что соответствует требованиям к многоканальному расположению входов/выходов; Высота 24 мм сохраняет тонкий внешний вид устройства, обеспечивая при этом достаточно места для установки компонентов, вмещая небольшие трансформаторы, электролитические конденсаторы (обычно высотой 18–22 мм), реле и компоненты средней высоты, удовлетворяя потребности интеграции относительно сложных схемных систем.

02 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава. Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины. Эта структура особенно подходит для электронных продуктов, требующих серийной разработки.

03 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов.

04 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка. Компания Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 58×24 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, RJ45, авиационные разъемы, интерфейсы BNC, интерфейсы питания, антенные интерфейсы SMA и т. д.)
• Отверстия для винтов и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Прорези для отвода тепла и вентиляционные отверстия
• Экранные оконные проемы
• Отверстия для пуговиц и отверстия для переключателей
• Монтажные отверстия и отверстия для настенного монтажа
• Пазы и ступеньки
• Снятие фасок
• Другие нестандартные конструкции

05 | Длина, настраиваемая в зависимости от продукта

58×24 мм — это размер поперечного сечения корпуса, а длину изделия можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

06 | Эффективное рассеивание тепла

Алюминиевый сплав обладает отличной теплопроводностью. В сочетании с широким корпусом шириной 58 мм он может эффективно помочь внутренним компонентам рассеивать тепло и продлевать срок службы оборудования.

07 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно получить различные эффекты внешнего вида, придавая электронному оборудованию более профессиональный внешний вид.

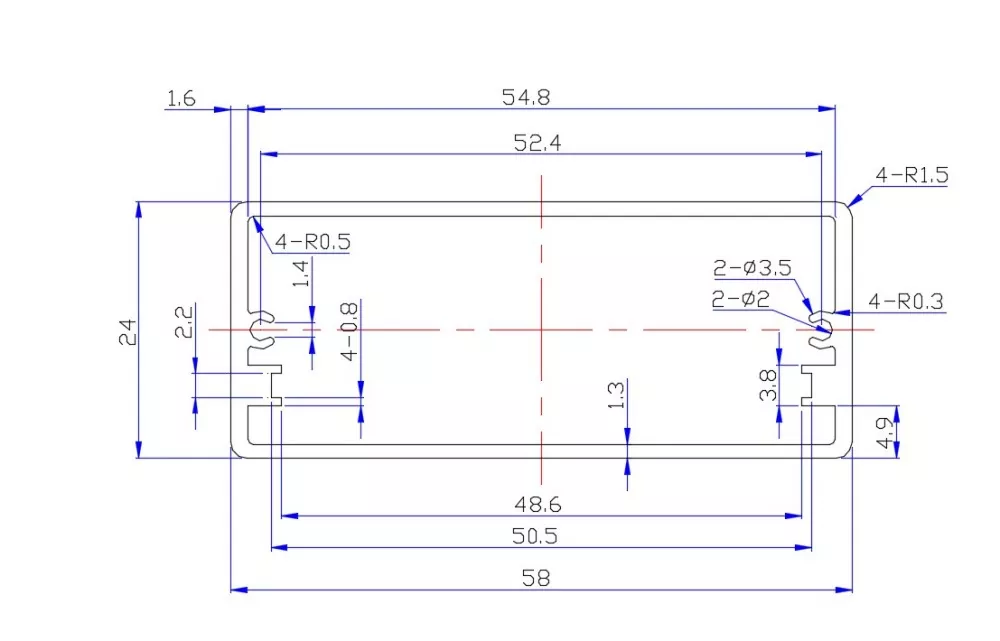

Технические характеристики

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус размером 58 × 24 мм?

Алюминиевый корпус модуля GPS размером 58×24 мм относится к категории тонких алюминиевых корпусов с широким корпусом — ширина 58 мм позволяет разместить печатные платы большего размера и большее количество расположенных рядом функциональных модулей; Высота 24 мм сохраняет тонкий внешний вид, обеспечивая при этом достаточное внутреннее пространство. Эта спецификация широко используется в приборах и счетчиках, энергосвязях, метростроении, медицинском оборудовании, системах громкой связи и других отраслях.

1. Приборы, счетчики и измерительное оборудование.

Размер 58×24 мм – идеальное решение для упаковки приборов и измерительной продукции:

• Цифровые уровни/цифровые инклинометры
• Корпуса приборов и счетчиков
• Инструменты сбора данных
• Корпуса генераторов сигналов
• Анализаторы мощности
• Испытательное оборудование
• Прецизионные измерительные приборы

Почему размер 58×24 мм подходит для приборов и измерителей? 58×24 мм — это классическая спецификация размера для измерительных приборов, таких как цифровые уровни и инклинометры. Ширина 58 мм шире, чем 57 мм, что позволяет использовать более крупные ЖК-экраны и более сложные измерительные платы. Высота 24 мм обеспечивает удобную толщину захвата, а корпус из алюминиевого сплава обеспечивает превосходную устойчивость к ударам и скручиванию, обеспечивая точность измерений.

2. GPS/GPRS и оборудование для отслеживания позиционирования.

• Корпуса модулей GPS/GPRS
• Автомобильные GPS трекеры
• Устройства позиционирования и отслеживания активов
• Модули наружного позиционирования
• Маленькие электронные распределительные коробки

Почему размер 58×24 мм подходит для GPS-трекеров? Устройствам GPS-слежения требуется более широкая компоновка печатной платы для размещения модулей GPS, модулей связи, антенн и батарей. Ширина 58 мм обеспечивает больше места для установки, а толщина 24 мм подходит для скрытия внутри транспортных средств или оборудования.

3. Модули связи и беспроводное оборудование.

• Коммуникационные модули
• Беспроводные платформы
• Модули преобразования сигналов
• Корпуса усилителей сигнала
• Беспроводные платформенные терминалы
• Модули передачи данных
• Видеосерверы
• Маршрутизаторы, беспроводные ресиверы

4. Экранирующие коробки и средства защиты от помех

Алюминиевый корпус размером 58×24 мм может служить хорошим решением для электромагнитного экранирования:

• Электронные защитные коробки
• Корпуса устройств защиты от помех
• Экранирование высокочастотного модуля
• Прецизионные защитные коробки

Сам материал алюминиевого сплава обладает хорошими характеристиками электромагнитного экранирования, эффективно предотвращая электромагнитные помехи.

5. Силовые модули

• Корпуса электропитания автомобилей
• Корпуса инверторов
• Алюминиевые корпуса выпрямителей
• Модули преобразователей постоянного тока в постоянный
• Импульсные модули питания

6. Модули промышленного контроля и автоматизации.

• Промышленные контроллеры
• Модули программируемого логического контроллера (ПЛК)
• Модули управления движением
• Модули расширения ввода/вывода
• Оборудование автоматизации управления

7. Медицинское оборудование

• Корпуса для медицинского оборудования
• Тестирование модулей
• Модули оборудования мониторинга
• Портативные медицинские инструменты

8. Громкое оповещение и аудиооборудование

• Оборудование системы громкой связи
• Схемы усилителей
• Аудио оборудование

Что можно настроить для алюминиевого корпуса размером 58 × 24 мм?

Обработка поверхности

Анодирование

Анодирование — один из наиболее часто используемых методов обработки поверхности алюминиевых корпусов. Он может изменить внешний вид и свойства поверхности алюминия и добиться различных цветовых эффектов.

Пескоструйная обработка

Пескоструйная обработка позволяет сформировать на алюминиевой поверхности однородную матовую текстуру, подходящую для промышленного электронного оборудования и корпусов приборов.

Чистка

При чистке кистью можно сформировать регулярную металлическую текстуру, что позволяет изделию сохранять явную металлическую текстуру алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса модуля GPS размером 58×24 мм можно обработать следующее:

• Логотип
• Модель продукта
• Идентификация интерфейса
• Номер продукта
• Текст и узоры

Шелкография

Подходит для обработки многоцветных логотипов, текста и функциональной идентификации.

Профессиональная обработка алюминиевых корпусов на заказ

Мы не только производим стандартные алюминиевые корпуса, но также можем изготовить их по индивидуальному заказу клиента.

Клиентам необходимо предоставить только:

2D-чертежи/3D-модели/физические образцы/размеры продукта

Затем мы можем выполнить оценку обработки в соответствии с фактическими требованиями к продукту.

Обработка с ЧПУ отвечает нестандартным требованиям

Для продуктов, которые не могут быть напрямую удовлетворены стандартным профилем 58×24 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Например:

Интерфейсные отверстия + экранные окна + монтажные отверстия + резьбовые отверстия + прорези для отвода тепла + пазы + ступеньки + логотип

Все может быть изготовлено по чертежам заказчика.

Руководство по выбору продукта

Если ширина вашей печатной платы близка к 58 мм

Размер 58×24 мм — идеальный выбор: ширина 58 мм обеспечивает больше места для прокладки печатных плат и более близкое расположение интерфейсов, а также шире, чем стандартные спецификации 52–57 мм.

Если ваше устройство является прибором или измерительным прибором

58×24 мм — классическая спецификация для цифровых уровней, инклинометров, испытательных приборов и другого измерительного оборудования. Ширина 58 мм позволяет использовать дисплеи большего размера и более сложные печатные платы, а толщина 24 мм обеспечивает удобный захват.

Если ваше устройство содержит компоненты средней высоты

На высоте 24 мм можно разместить небольшие трансформаторы, электролитические конденсаторы (18–22 мм), реле и компоненты средней высоты, подходящие для электронного оборудования, требующего определенного внутреннего вертикального пространства.

Если вашему устройству нужен тонкий внешний вид

Высота 24 мм сохраняет тонкий внешний вид, обеспечивая при этом достаточное внутреннее пространство, балансируя эстетику и функциональную завершенность.

Если вам нужна совместимость с несколькими интерфейсами

Ширина 58 мм поддерживает размещение рядом нескольких интерфейсов, таких как RJ45, авиационные разъемы, антенные интерфейсы BNC, USB и SMA, подходящие для коммуникационного и измерительного оборудования, требующего большого количества интерфейсов.

Если вашему устройству требуется хорошее рассеивание тепла

Корпус из алюминиевого сплава имеет отличную теплопроводность. В сочетании с широким корпусом шириной 58 мм он может эффективно помочь внутренним компонентам рассеивать тепло.

Если длины печатных плат различаются

Профиль можно разрезать в соответствии с длиной продукта, а одинаковые характеристики поперечного сечения можно адаптировать к продуктам разной длины.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 58×24 мм?

Размер 58×24 мм относится к категории тонких алюминиевых корпусов с широким корпусом. Основные области применения включают инструменты и измерители (цифровые уровни, инклинометры), модули GPS/GPRS, модули связи, защитные коробки, корпуса блоков питания транспортных средств, видеосерверы, беспроводные платформы, корпуса инверторов, медицинское оборудование, системы громкой связи и т. д. Ширина 58 мм обеспечивает более просторное пространство для размещения печатной платы, а высота 24 мм позволяет разместить компоненты средней высоты, сохраняя при этом тонкий внешний вид.

2. Является ли длина корпуса 58×24 мм?

№ 58×24 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 58×24 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

4. Можно ли разместить на высоте 24 мм электролитические конденсаторы?

Да. Обычные электролитические конденсаторы обычно имеют высоту 18-22 мм, а внутренняя высота 24 мм может полностью вместить их. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

5. В чем разница между шириной 58 мм и шириной 57 мм?

58 мм на 1 мм шире, чем 57 мм. Хотя разница невелика, она обеспечивает больше места для разводки печатных плат и упрощает размещение больших дисплеев или большего количества интерфейсов рядом.

6. Подходит ли размер 58×24 мм для цифровых уровней?

Очень подходит. В измерительных приборах, таких как цифровые уровни и инклинометры, обычно используются корпуса из алюминиевого сплава размером 58 × 24 мм. Ширина 58 мм позволяет использовать большие экраны, а толщина 24 мм обеспечивает удобный захват.

7. Можно ли сделать отверстия для отвода тепла в алюминиевом корпусе?

Да. Компания Boyuan Hardware может обрабатывать прорези для отвода тепла, вентиляционные отверстия и другие конструкции для отвода тепла в соответствии с чертежами заказчика, чтобы помочь оборудованию рассеивать тепло.

8. Можно ли обрабатывать антенные интерфейсы SMA?

Обработка на станках с ЧПУ может производиться на соответствующих позициях сопряжения по чертежам заказчика. Ширина 58 мм позволяет разместить несколько интерфейсов рядом друг с другом. Подходит ли он специально для механической обработки, необходимо подтвердить в зависимости от размеров интерфейса и конструкции корпуса.

9. Можно ли установить печатную плату?

Да. Алюминиевый корпус размером 58×24 мм в стандартной комплектации оснащен внутренними слотами для плат, а печатную плату можно вставлять и закреплять напрямую без дополнительных винтов. Соответствующие монтажные конструкции также могут быть спроектированы в соответствии с размерами печатной платы и методом монтажа.

10. Что делать, если размер 58×24 мм не подходит для моей печатной платы?

Вы можете отправить нам размеры печатной платы, структуру продукта или 3D-модель. Boyuan Hardware может помочь подтвердить, подходит ли спецификация 58×24 мм в соответствии с фактическими размерами, а также выбрать другие характеристики алюминиевого профиля или выполнить индивидуальную обработку.
