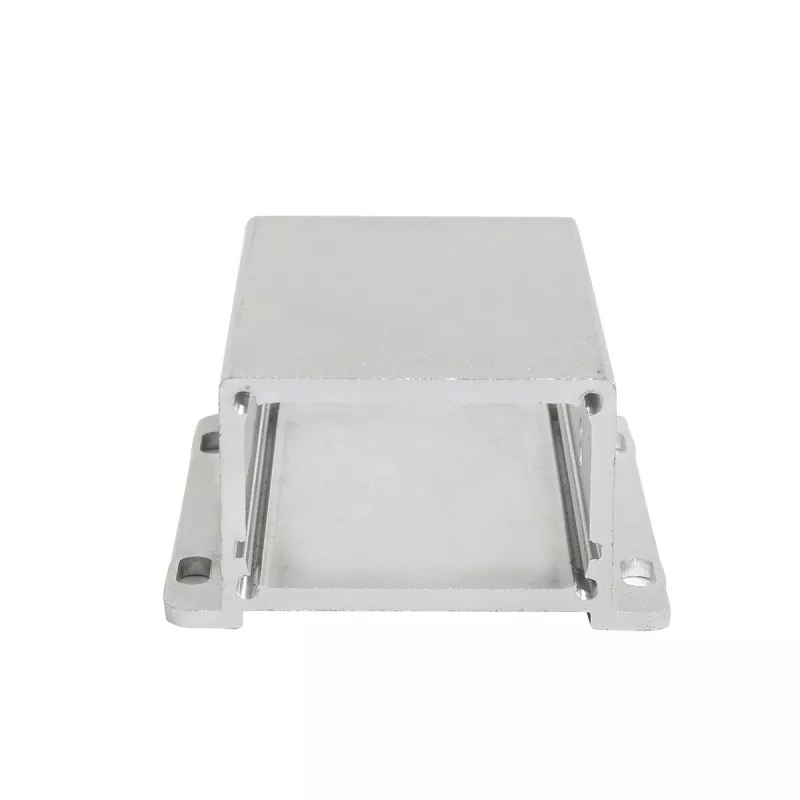

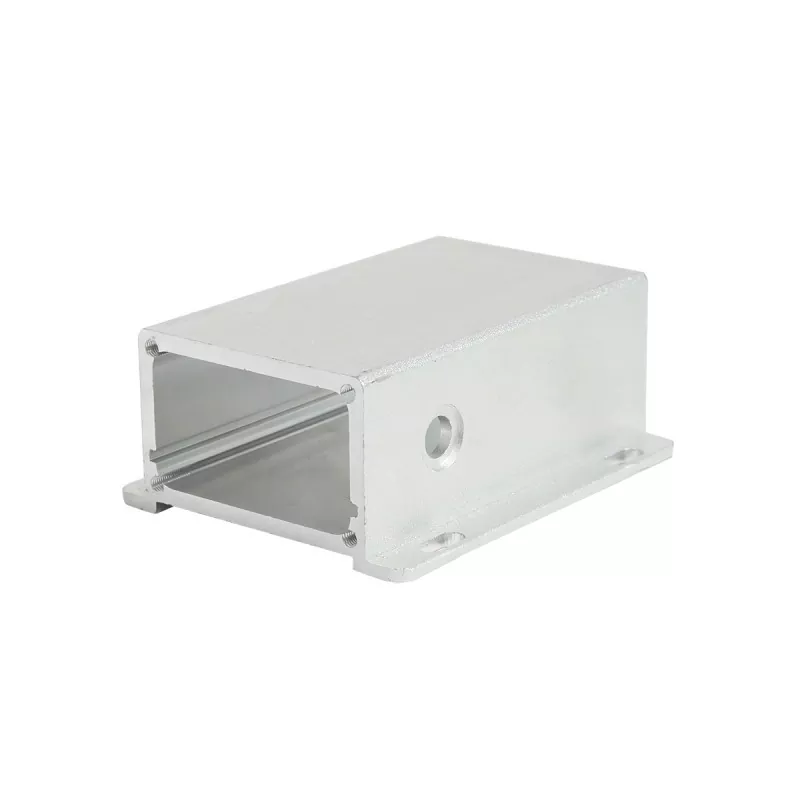

Алюминиевый корпус для электронного оборудования 63×32,5 мм

Алюминиевый корпус для электронного оборудования размером 63 × 32,5 мм представляет собой компактный корпус для электронных устройств из экструдированного алюминия среднего размера, подходящий для электронных продуктов, которым требуется определенное количество внутреннего монтажного пространства, сохраняя при этом общий объем устройства под контролем.

Ширина 63 мм обеспечивает больше места для размещения печатных плат и электронных компонентов по бокам, чем ультраузкие алюминиевые корпуса; высота 32,5 мм позволяет разместить обычные печатные платы, разъемы и электронные компоненты определенной высоты, сохраняя при этом относительно компактный профиль устройства.

Таким образом, этот размер больше подходит для: электронного оборудования со средними размерами печатной платы, умеренным количеством интерфейсов и компонентами не низкой высоты, но не требующими места большого шасси.

Boyuan Hardware может выполнять резку профилей, трехосную обработку с ЧПУ, сверление, нарезание резьбы, стыковочные отверстия, обработку торцевых поверхностей, обработку логотипов, обработку поверхности и сборку алюминиевых профилей в соответствии с чертежами изделия.

Почему размер 63×32,5 мм подходит для этого типа электронного продукта?

Ширина 63 мм обеспечивает более гибкую компоновку печатной платы

По сравнению с узкими алюминиевыми корпусами шириной около 40–50 мм, ширина 63 мм обеспечивает большую боковую площадь монтажа печатных плат.

Для некоторых продуктов с более широкими печатными платами или там, где разъемы, клеммы и электронные компоненты должны быть расположены на печатной плате одновременно, большая ширина может уменьшить проблему чрезмерного расположения компонентов.

Он особенно подходит для продуктов, которые превышают требования к пространству небольшого электронного блока, но еще не достигли требований к размерам большого промышленного шасси.

Высота 32,5 мм подходит для обычных электронных компонентов

Высота 32,5 мм находится в относительно практичном диапазоне.

Он имеет большую внутреннюю высоту, чем сверхнизкопрофильные корпуса, такие как 13 мм, 18 мм, 19 мм и 20 мм, и вмещает обычные печатные платы и разъемы, но при этом не увеличивает значительно толщину устройства, как такие высокопрофильные продукты, как 40 мм, 48 мм и 80 мм.

Следовательно, этот размер больше подходит для: электронного оборудования, которое «требует определенной высоты компонентов, но при этом подчеркивает компактную структуру».

Размер 63×32,5 мм формирует более сбалансированное поперечное сечение устройства

В отличие от явно плоских низкопрофильных корпусов, соотношение ширины и высоты 63×32,5 мм более сбалансировано.

Он может обеспечить как боковое пространство для печатной платы, так и определенное пространство для вертикального монтажа, поэтому он имеет хорошую адаптируемость для электронных модулей с относительно регулярной внутренней структурой.

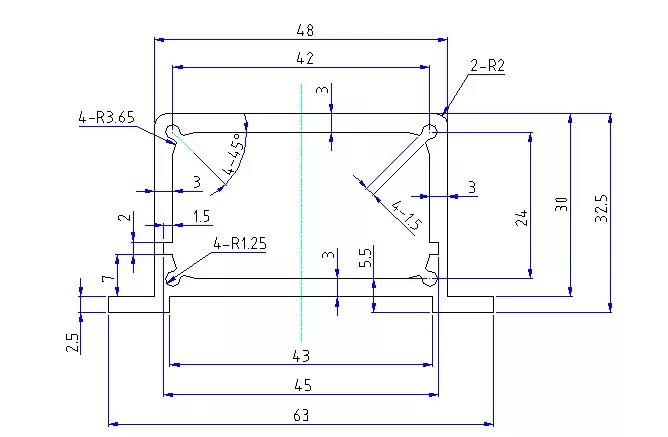

Технические характеристики

Примечание: Марки алюминиевых сплавов, толщина стенок профиля, структура внутреннего поперечного сечения, доступное внутреннее пространство, диапазоны длин и конкретные допуски должны быть подтверждены в соответствии с фактическими профилями и техническими чертежами.

Для каких продуктов подходит алюминиевый корпус размером 63×32,5 мм?

1 промышленные электронные модули управления

Размер 63×32,5 мм больше подходит для промышленных электронных модулей с регулируемой громкостью, но в которых все равно необходимо устанавливать внутри полные схемы управления.

В таких продуктах обычно необходимо одновременно учитывать печатные платы, интерфейсы питания, интерфейсы управления и индикаторные компоненты.

Ширина 63 мм обеспечивает хорошее пространство для боковой компоновки, а высота 32,5 мм делает устройство относительно компактным.

Поэтому он подходит для независимо работающих промышленных электронных модулей управления, а не для больших шкафов управления, требующих множества плат и сложных внутренних конструкций.

2 модуля сбора данных и преобразования сигналов

Продукты для сбора данных и преобразования сигналов обычно требуют одновременного размещения печатных плат, разъемов и интерфейсов ввода/вывода в ограниченном пространстве.

Ширина 63 мм позволяет оставить определенное боковое пространство для печатных плат и интерфейсов, а высота 32,5 мм позволяет разместить обычные разъемы и электронные компоненты.

Поэтому этот размер больше подходит для:

• Модули сбора данных
• Модули преобразования сигналов
• Устройства преобразования интерфейса
• Малое оборудование для обработки сигналов

Алюминиевый корпус для электронного оборудования размером 63×32,5 мм особенно подходит для продуктов с относительно полным набором функций, но общий размер устройства должен оставаться компактным.

3 модуля интерфейса связи

Небольшие интерфейсные модули в коммуникационном оборудовании обычно требуют одновременного размещения цепей связи, разъемов, световых индикаторов и интерфейсов питания.

Ширина 63 мм обеспечивает более широкую площадь размещения интерфейса, чем узкие корпуса, а высота 32,5 мм позволяет разместить обычные коммуникационные печатные платы и соответствующие компоненты.

Таким образом, этот размер подходит для небольших однофункциональных или многоинтерфейсных электронных модулей связи, а не для больших коммуникационных шасси.

4 Малое промышленное измерительное и испытательное оборудование

Некоторое измерительное и испытательное оборудование требует установки печатных плат, интерфейсов подключения, кнопок или световых индикаторов, но общий объем не должен быть очень большим.

Размер 63×32,5 мм позволяет достичь баланса между внутренним пространством и внешними размерами.

Большую ширину можно использовать для размещения интерфейсов или рабочих зон, а высота 32,5 мм может обеспечить базовое пространство для установки электронных компонентов.

Поэтому он подходит для некоторых компактных модулей измерения, тестирования и электронных приборов.

5 встроенных электронных модулей

Для электронных модулей, которые необходимо интегрировать внутри другого оборудования, корпус обычно должен сбалансировать внутреннее монтажное пространство и общий занимаемый объем.

По сравнению с более крупными алюминиевыми корпусами размер 63×32,5 мм облегчает управление объемом устройства, при этом он имеет больше внутреннего пространства, чем ультратонкие корпуса.

Поэтому его можно использовать для:

• Встроенные модули управления
• Модули промышленного интерфейса
• Электронные преобразовательные модули
• Внутренние функциональные модули устройства

Пригодность этого варианта в конечном итоге должна быть подтверждена с учетом места установки и фактических размеров печатной платы.

Для какой печатной платы подходит размер 63 × 32,5 мм?

Этот размер больше подходит для печатных плат среднего размера с определенными требованиями к боковому пространству.

При выборе рекомендуется одновременно учитывать:

Длина и ширина печатной платы → расположение отверстий для крепления печатной платы → максимальная высота компонентов → расположение интерфейсов → прокладка кабелей → доступное внутреннее пространство корпуса.

Если печатная плата очень узкая, можно рассмотреть возможность использования алюминиевого профиля меньшего размера.

Если ширина печатной платы большая, но высота компонентов небольшая, размер 63×32,5 мм может обеспечить относительно подходящее боковое пространство.

Если внутри необходимо установить значительно более высокие силовые модули или другие компоненты, необходимо дополнительно подтвердить фактическое доступное внутреннее пространство, соответствующее высоте 32,5 мм.

Как выбрать между 63×32,5 мм и аналогичными размерами?

Расположение 63×32,5 мм можно резюмировать следующим образом: больше бокового пространства, чем у небольших алюминиевых корпусов, но не требуется размер большого алюминиевого шасси.

Какую индивидуальную обработку можно выполнить для алюминиевого корпуса размером 63×32,5 мм?

Boyuan Hardware может выполнить постобработку алюминиевых профилей в соответствии с техническими чертежами заказчика.

Нестандартная обработка по чертежам изделий

Для алюминиевого корпуса размером 63×32,5 мм в реальных проектах обычно требуется дополнительная обработка, а не непосредственное использование необработанного профиля.

Типичный процесс обработки включает в себя:

Профильная резка → Обработка торцевой поверхности → Сопряженные отверстия → Монтажные отверстия/нарезание резьбы → Обработка торцевой пластины → Логотип → Обработка поверхности → Проверка → Сборка

Если у клиента уже есть 2D-чертежи или 3D-модели, позиции обработки можно подтвердить по чертежам.

Если доступны только размеры печатной платы и изделия, также можно сначала использовать:

• Размеры печатной платы
• Высота компонента
• Расположение интерфейса
• Длина корпуса

чтобы определить, подходит ли размер 63×32,5 мм для конструкции изделия.

Возможности обработки

Boyuan Hardware имеет более чем 20-летний опыт работы в сфере производства алюминиевых корпусов и алюминиевых корпусов. Производственная площадь составляет около 10 000 квадратных метров и имеется около 300 существующих форм.

К основным этапам обработки относятся:

• Резка алюминиевого профиля
• Трехосевая обработка с ЧПУ
• Бурение
• Постукивание
• Обработка торцевой поверхности
• Интерфейсные отверстия
• Обработка поверхности
• Лазерная гравировка
• Шелкография
• Проверка продукта
• Сборка изделия

Последующая обработка алюминиевых корпусов может выполняться в соответствии с двухмерными техническими чертежами заказчика, трехмерными моделями, данными печатных плат или образцами продукции.

Индивидуальный процесс обработки

Шаг 1 | Предоставьте информацию о продукте
Клиенты предоставляют 2D-чертежи, 3D-модели, размеры печатных плат или образцы продукции.

Шаг 2 | Подтвердить профиль
Убедитесь, что поперечное сечение 63×32,5 мм соответствует требованиям по размерам печатной платы, высоте компонентов и монтажной конструкции.

Шаг 3 | Определить длину
Длину резки профиля определите согласно габаритным размерам устройства.

Шаг 4 | Подтвердить постобработку
Определите требования к обработке, такие как интерфейсы, монтажные отверстия, резьбовые отверстия, торцевые пластины и логотип.

Шаг 5 | Образец обработки
Изготовьте образцы в соответствии с требованиями проекта и подтвердите размеры и взаимосвязи сборки.

Шаг 6 | Массовое производство
Выполните массовую обработку после подтверждения образца.

Шаг 7 | Осмотр и сборка
Выполните проверку размеров, внешнего вида и сборки в соответствии с требованиями к продукту.

Шаг 8 | Упаковка и доставка
Упаковка в соответствии с размерами, количеством и способом транспортировки продукта.

Ключевые моменты для подтверждения образца

Перед массовым производством рекомендуется подтвердить следующее:

• Размер поперечного сечения корпуса
• Длина корпуса
• Монтажное положение печатной платы
• Пространство между печатной платой и корпусом
• Высота компонента
• Позиции интерфейса
• Размеры проема
• Положения монтажных отверстий
• Характеристики резьбы
• Торцевая пластина подходит
• Расположение логотипа
• Эффект обработки поверхности
• Общий эффект сборки

Качество и сопутствующая документация

Boyuan Hardware может предоставить соответствующую документацию по продуктам и материалам в соответствии с требованиями проекта.

На данный момент доступны:

• Документация, связанная с SGS
• Документация, связанная с SVHC
• Документация по проверке продукции
• Документация, подтверждающая размеры изделия и обработку

Если в проекте есть конкретные требования к аудиту материалов или поставщиков, они могут быть подтверждены заранее на этапе запроса.

Упаковка и доставка

Соответствующие упаковочные решения могут быть разработаны в зависимости от длины, состояния поверхности и количества заказа алюминиевого корпуса размером 63×32,5 мм.

Доступные варианты:

• Индивидуальная защита
• Защита от царапин
• Многослойная упаковка
• Внутреннее разделение
• Внешняя картонная упаковка
• Массовая полная картонная упаковка

Конкретный метод упаковки определяется в зависимости от размеров, количества и требований к транспортировке продукта.

Почему стоит выбрать оборудование Boyuan?

Более 20 лет опыта в производстве алюминиевых корпусов

Долгосрочное участие в обработке алюминиевых корпусов, алюминиевых шасси и алюминиевых конструктивных деталей.

Прибл. 10 000㎡ Фабрика

Оснащен производственными условиями для резки алюминиевого профиля, обработки на станках с ЧПУ, обработки поверхности, печати, контроля и сборки.

Прибл. 300 существующих форм

Существующие решения из алюминиевых профилей могут быть подобраны в соответствии с размерами и структурой продукта.

Трехосевая обработка с ЧПУ

Поддерживает интерфейсные отверстия, сверление, нарезание резьбы, обработку торцевых поверхностей и другую нестандартную обработку конструкций.

Многопроцессная координация

Резка, ЧПУ, сверление, нарезание резьбы, обработка поверхности, лазерная гравировка, шелкография, проверка и сборка могут быть скоординированы в соответствии с проектом.

Часто задаваемые вопросы

Для каких продуктов подходит алюминиевый корпус размером 63×32,5 мм?

Подходит для электронных продуктов с печатными платами среднего размера, большим количеством интерфейсов и необходимостью сохранения компактности устройства, таких как промышленные электронные модули управления, модули сбора данных, оборудование для преобразования сигналов, модули интерфейса связи и некоторое измерительное и испытательное оборудование.

Какова самая большая особенность формата 63×32,5 мм?

Он уравновешивает боковую ширину и высоту шкафа. 63 мм может обеспечить хорошее пространство для размещения печатной платы и интерфейса, а 32,5 мм может сделать устройство относительно компактным.

Подходит ли размер 63×32,5 мм для печатных плат?

Его можно использовать для печатных плат соответствующих размеров, но фактическая пригодность должна быть подтверждена в зависимости от длины и ширины печатной платы, положения монтажных отверстий, высоты компонента и внутренней структуры профиля.

Какой высоты могут быть компоненты высотой 32,5 мм?

32,5 мм — высота внешнего сечения. Фактическая доступная внутренняя высота должна быть вычтена из толщины стенки профиля и внутренней конструкции и рассчитывается в сочетании с монтажным положением печатной платы.

Можно ли обрабатывать отверстия разъемов?

Да. Соответствующие интерфейсные отверстия могут быть обработаны в соответствии с моделями разъемов и техническими чертежами.

Можно ли обрабатывать резьбовые отверстия?

Да, можно выполнять сверление, нарезание резьбы и другую последующую обработку на станках с ЧПУ.

Можно ли настроить длину корпуса?

Да, резку профиля можно выполнить по фактической длине устройства.

Можно ли обработать отверстия для крепления печатной платы?

Да, соответствующая обработка может быть выполнена в зависимости от положения монтажных отверстий печатной платы и конструкции корпуса.

Могут ли быть предоставлены образцы?

Проекты по индивидуальному заказу могут иметь образцы, подтвержденные в соответствии с фактическими требованиями.

16. Какую информацию рекомендуется сообщать при обращении?

Чтобы убедиться, что алюминиевый корпус для электронного оборудования размером 63×32,5 мм подходит для вашего продукта, рекомендуется предоставить:

• Длина и ширина печатной платы
• Расположение монтажных отверстий на печатной плате
• Максимальная высота компонента
• Требуемая длина корпуса для изделия
• Количество интерфейсов
• Тип интерфейса
• Позиции интерфейса
• Конструкция торцевой пластины
• Требования к обработке поверхности
• Предполагаемое количество покупки

Если полного технического чертежа еще нет, можно сначала предоставить:

Размеры печатной платы + максимальная высота компонента + длина изделия + расположение интерфейсов

для предварительной оценки.
