Медицинский блок питания и контроллер из алюминия размером 69×27 мм

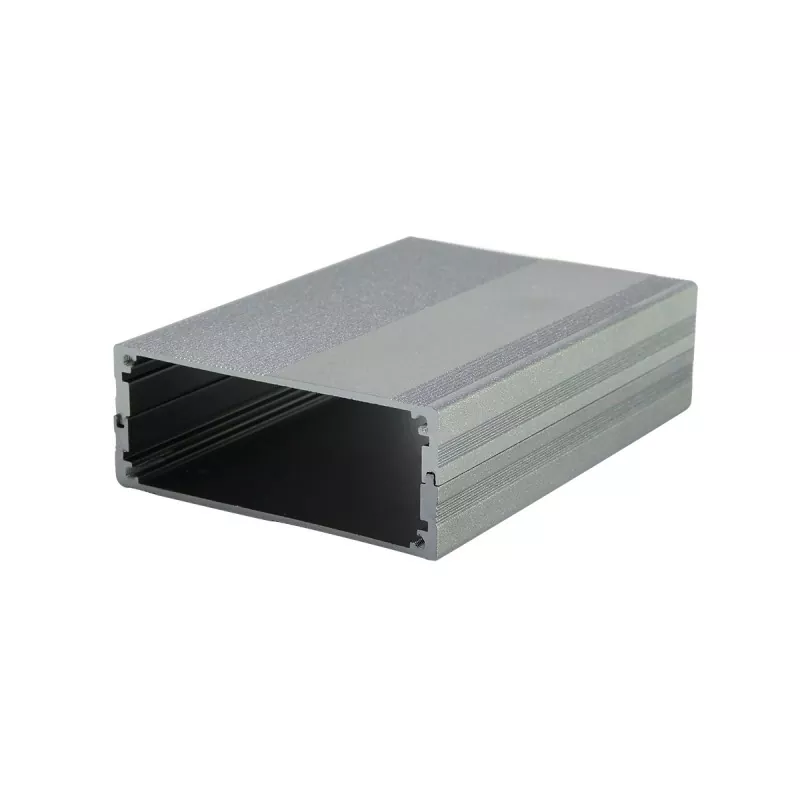

Алюминиевый корпус Boyuan размером 69 × 27 мм представляет собой широкий корпус электронного устройства средней высоты, изготовленный методом экструзии профиля из алюминиевого сплава, с внешним размером поперечного сечения 69 мм (ширина) × 27 мм (высота), а длина может быть настроена произвольно в соответствии с фактическими требованиями к оборудованию.

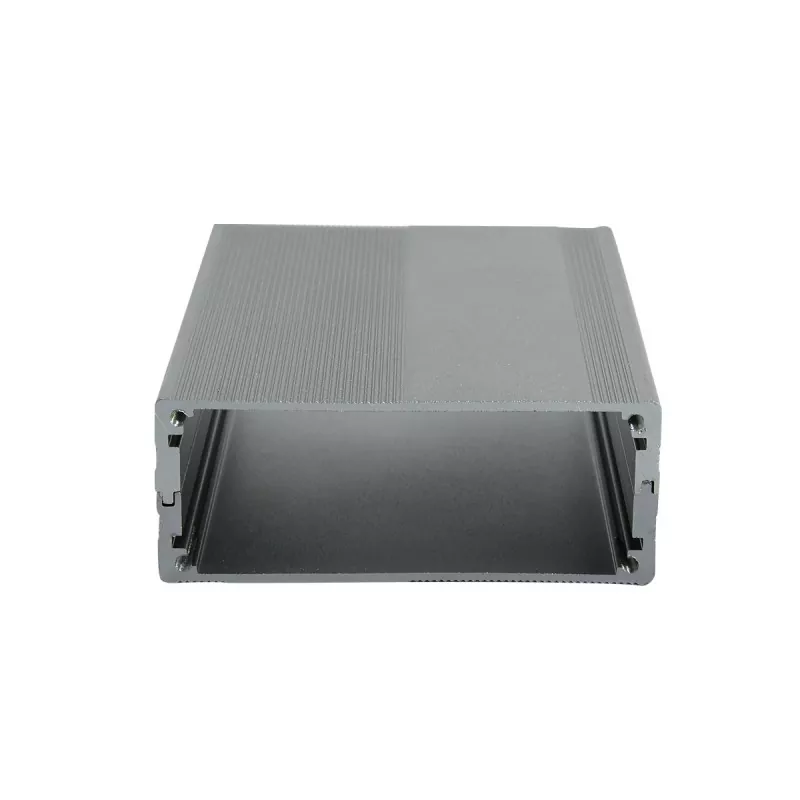

Алюминиевый корпус медицинского блока питания и контроллера размером 69×27 мм изготовлен из экструзии алюминиевого профиля с фиксированным размером поперечного сечения основного корпуса. Его можно разрезать в соответствии с фактической длиной оборудования, а окончательная сборка выполняется с помощью торцевых пластин, обработки на станке с ЧПУ и других вспомогательных процессов. Внутренняя часть корпуса оснащена стандартными слотами для плат, а печатная плата может быть вставлена ​​и закреплена напрямую без дополнительных винтов.

Компания Boyuan Hardware уже более 20 лет занимается производством алюминиевых корпусов и алюминиевых шасси, располагая производственными площадями примерно в 10 000 квадратных метров, и может обеспечить обработку алюминиевых корпусов на заказ в соответствии с чертежами, образцами или требованиями заказчика.

Основные преимущества

01 | Высота 27 мм: критические 3 мм более 24 мм

Обычные широкие алюминиевые корпуса, представленные на рынке, в основном имеют высоту 24 мм. Размер 69×27 мм увеличивает высоту до 27 мм при сохранении ширины 69 мм. Эти дополнительные 3 мм могут показаться незначительными, но они дают существенную разницу — в них можно разместить такие компоненты, как электролитические конденсаторы высотой около 25 мм, небольшие трансформаторы и реле. Для такого оборудования, как медицинские источники питания и промышленные контроллеры, в которых необходимо разместить немного более высокие компоненты, 27 мм — это «золотая высота», сочетающая тонкий внешний вид с функциональной полнотой.

02 | Подходит для использования в медицинских источниках питания и контроллерах.

Размер 69×27 мм широко применяется на рынке корпусов медицинских источников питания, контроллеров медицинских устройств, корпусов печатных плат и подобных сценариев. К медицинскому оборудованию предъявляются строгие требования по электромагнитной совместимости и рассеиванию тепла. Материал из алюминиевого сплава обеспечивает естественное электромагнитное экранирование и рассеивание тепла, что делает его идеальным выбором корпуса для медицинского электронного оборудования.

03 | Алюминиевая экструзионная конструкция, гибкая настройка длины

В корпусе корпуса используется экструдированный алюминиевый профиль 6063-T5 с фиксированным размером поперечного сечения, а длину можно произвольно обрезать в соответствии с фактическими требованиями. Один и тот же профиль можно адаптировать к печатным платам разной длины, что облегчает разработку серийной продукции.

04 | Стандартные слоты для карт печатной платы, эффективная сборка

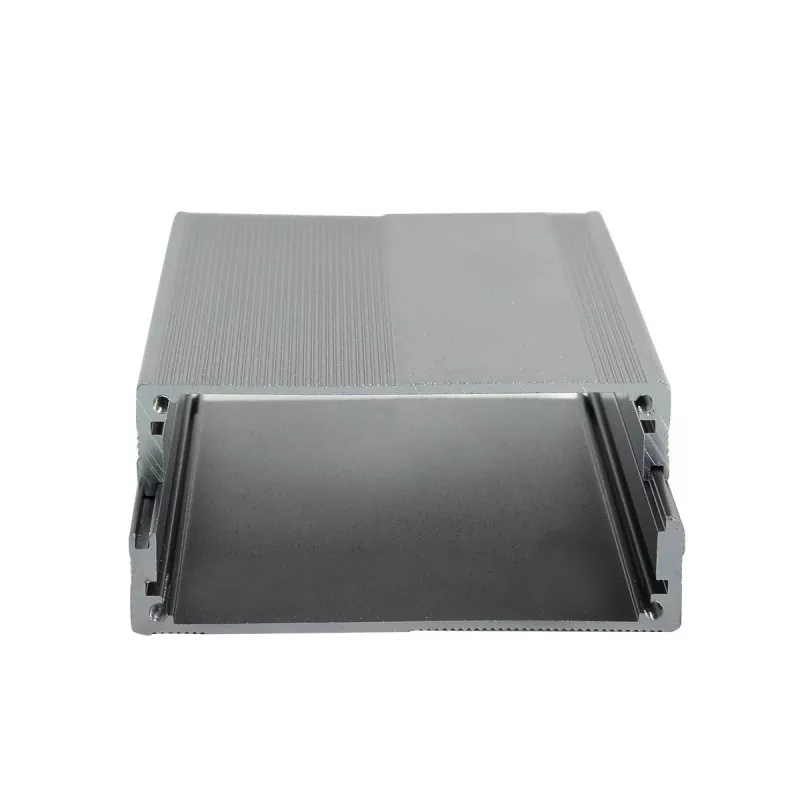

Внутренняя часть стандартно оснащена слотами для плат печатной платы, а печатную плату можно вставлять и закреплять напрямую без дополнительных винтов, что значительно повышает эффективность сборки.

05 | Поддержка прецизионной обработки с ЧПУ

Вторичная обработка на станках с ЧПУ может выполняться на основе стандартного профиля:

• Отверстия для интерфейсов (USB, RJ45, авиационные вилки, интерфейсы питания и т. д.)
• Отверстия для винтов, резьбовые отверстия, отверстия с цековкой
• Прорези для отвода тепла, вентиляционные отверстия
• Отверстия для пуговиц, отверстия для индикаторных лампочек
• Экранные оконные проемы
• Лазерная гравировка логотипа, шелкография.

06 | Рассеивание тепла из алюминия, продление срока службы оборудования

Алюминиевый сплав имеет теплопроводность около 200 Вт/(м·К), что позволяет быстро отводить тепло от внутренних силовых устройств, что особенно подходит для оборудования с определенным количеством тепловыделения, такого как медицинские источники питания и драйверы светодиодов.

07 | Защита IP54, адаптация к различным средам

Алюминиевый корпус размером 69×27 мм может достигать уровня защиты IP54, защищен от пыли и брызг, подходит для медицинских, промышленных, наружных и других сценариев использования.

08 | Электромагнитное экранирование, защита от помех

Алюминиевый сплав сам по себе обладает хорошими характеристиками электромагнитного экранирования, эффективно предотвращая влияние внешних электромагнитных помех на прецизионные схемы.

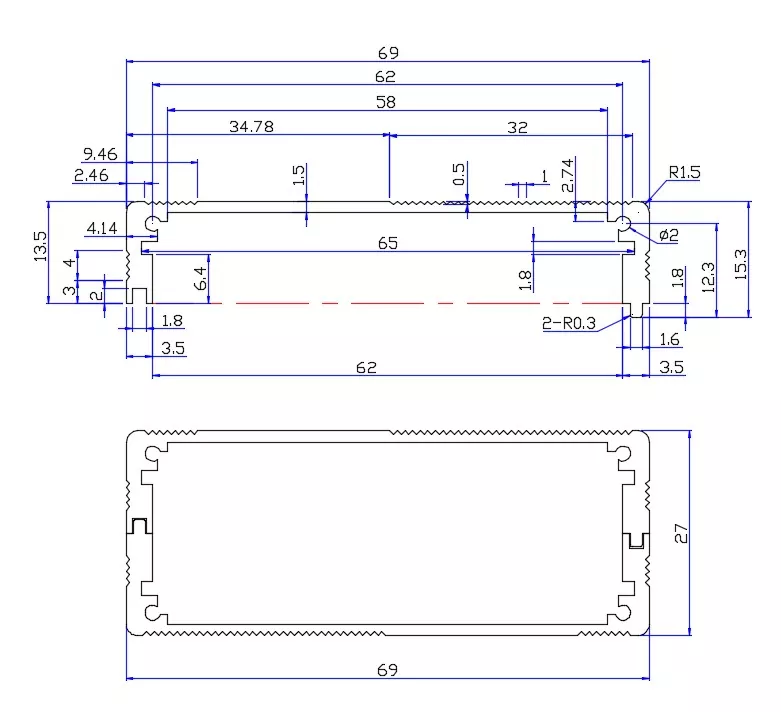

Технические характеристики

Типичные сценарии применения

1. Медицинские источники питания и контроллеры медицинского оборудования.

Это самое основное и дифференцированное направление применения формата 69×27 мм.

Размер 69×27 мм проверен на рынке как зрелая спецификация корпуса для медицинских источников питания и контроллеров. Медицинские источники питания обычно должны иметь фильтрующие конденсаторы (высота может достигать 25 мм), трансформаторы и радиаторы. Высота 27 мм обеспечивает больше места для установки, чем высота 24 мм. Корпус из алюминиевого сплава обеспечивает хорошие характеристики электромагнитного экранирования, отвечая требованиям ЭМС медицинского оборудования, а алюминиевый материал легко чистится и дезинфицируется, что соответствует гигиеническим стандартам медицинского оборудования.

Применяемая продукция: медицинские импульсные источники питания, платы управления медицинскими устройствами, модули мониторов, корпуса испытательных приборов.

2. Промышленные силовые модули и драйверы светодиодов.

Алюминиевый медицинский блок питания и корпус контроллера размером 69×27 мм широко используется в модулях питания и драйверах светодиодов. Модулям питания требуется более широкая компоновка печатной платы для размещения силовых устройств и нескольких интерфейсов. Ширина 69 мм обеспечивает достаточно места для фрезерования; высота 27 мм позволяет разместить электролитические конденсаторы и радиаторы. Корпус из алюминиевого сплава помогает силовым устройствам эффективно рассеивать тепло, продлевая срок службы источника питания.

Применяемая продукция: импульсные модули питания, источники питания светодиодных драйверов, промышленные адаптеры питания, преобразователи постоянного тока в постоянный.

3. GPS-модули и оборудование для отслеживания позиционирования.

Размер 69×27 мм часто используется для корпусов GPS-модулей и оборудования для отслеживания позиционирования. Устройства GPS должны содержать чипы GPS, модули связи, антенны и аккумуляторы. Ширина 69 мм обеспечивает достаточно места на печатной плате, а толщина 27 мм позволяет разместить батареи большей емкости.

Применимые продукты: модули GPS/GPRS, автомобильные GPS-трекеры, устройства позиционирования активов, модули наружного позиционирования.

4. Приборы и производственный контроль

Алюминиевые экструзионные корпуса широко используются в приборах и счетчиках, электронике, связи, автоматизации, промышленном управлении и других отраслях. Широкий корпус средней высоты размером 69×27 мм одновременно удовлетворяет потребности в большом экране приборов и обеспечивает достаточное внутреннее пространство для размещения схем управления и модулей питания.

Применяемая продукция: корпуса приборов и счетчиков, промышленные контроллеры, модули ПЛК, модули сбора данных, оборудование для автоматизации управления.

5. Экранирующие коробки и средства защиты от помех

Характеристики электромагнитного экранирования материала из алюминиевого сплава делают размер 69×27 мм идеальным выбором для прецизионных экранирующих коробок. Просторное внутреннее пространство толщиной 27 мм позволяет разместить сложные схемы, эффективно предотвращая электромагнитные помехи.

Применимые продукты: электронные экранирующие коробки, корпуса устройств защиты от помех, экранирование высокочастотных модулей, прецизионные защитные коробки.

69×27 мм против 69×24 мм: как выбрать?

Проще говоря: если в вашем устройстве необходимо разместить электролитические конденсаторы диаметром около 25 мм, небольшие трансформаторы или реле, выберите размер 69 × 27 мм; если это всего лишь тонкая плата управления или цифровой прибор, достаточно размера 69×24 мм.

Настраиваемый контент

Семинар-шоу

Часто задаваемые вопросы

1. В чем разница между 69×27 мм и 69×24 мм?

27 мм на 3 мм выше, чем 24 мм, с более просторным внутренним пространством, вмещающим такие компоненты, как электролитические конденсаторы высотой около 25 мм, небольшие трансформаторы и реле. Размер 69×27 мм больше подходит для такого оборудования, как медицинские источники питания и контроллеры, которым требуются компоненты немного большей высоты.

2. Подходит ли размер 69×27 мм для медицинских источников питания?

Очень подходит. Алюминиевый корпус медицинского источника питания и контроллера размером 69×27 мм был проверен на рынке как зрелая спецификация корпуса для медицинских источников питания и контроллеров. Материал из алюминиевого сплава обеспечивает хорошее электромагнитное экранирование и рассеивание тепла.

3. Можно ли использовать этот размер для электролитических конденсаторов?

Да. Обычные электролитические конденсаторы обычно имеют высоту 22-25 мм, а внутренняя высота 27 мм может полностью вместить их. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

4. Является ли длина корпуса 69×27 мм?

№ 69×27 мм относится к размеру поперечного сечения (ширина × высота). Длина может быть отрезана произвольно в соответствии с требованиями.

5. Можно ли обрабатывать оконные проемы сеток?

Да. Окна светодиодных цифровых трубок, окна жидкокристаллических ЖК-экранов, отверстия для индикаторных ламп и т. д. могут быть обработаны.

6. Является ли Boyuan Hardware фабрикой или торговцем?

Производитель с производственными площадями около 10 000 квадратных метров в Хуэйчжоу, более чем 20-летним опытом производства алюминиевых корпусов и поддержкой индивидуальной обработки по чертежам.
