Алюминиевый корпус печатной платы 40×25 мм для электронной платы

Алюминиевый корпус печатной платы размером 40 × 25 мм для электронных плат подходит для электроники, которой необходимо контролировать внешний объем, монтировать печатные платы и интегрировать несколько интерфейсов. Boyuan Hardware, китайский производитель и поставщик с более чем 20-летним опытом работы и заводом площадью около 10 000 кв. м, обеспечивает резку, обработку с ЧПУ, сверление, нарезание резьбы, обработку поверхности, лазерную гравировку, шелкографию, проверку и сборку.

Определение продукта

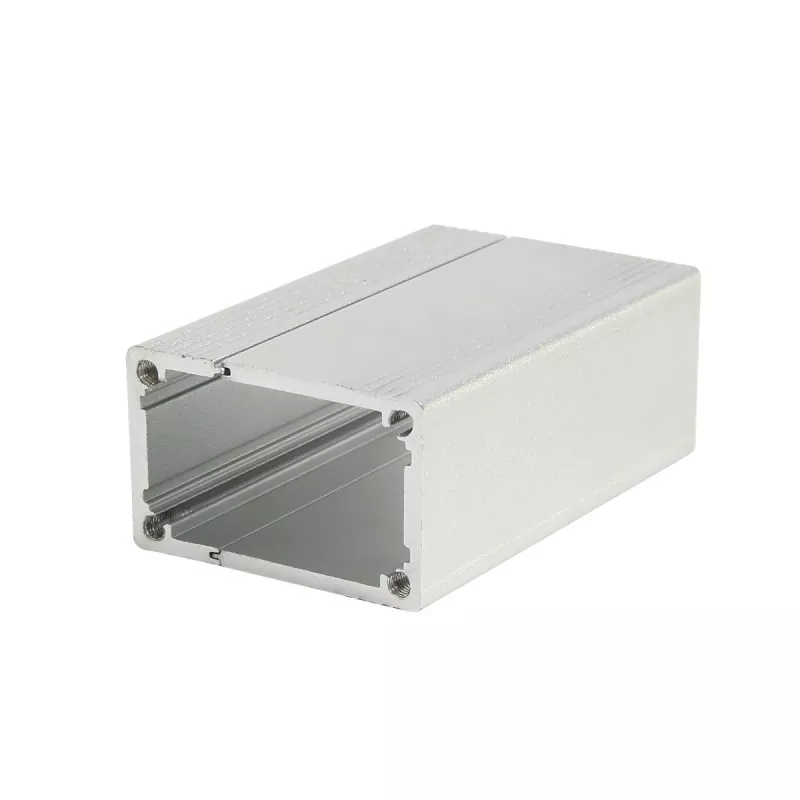

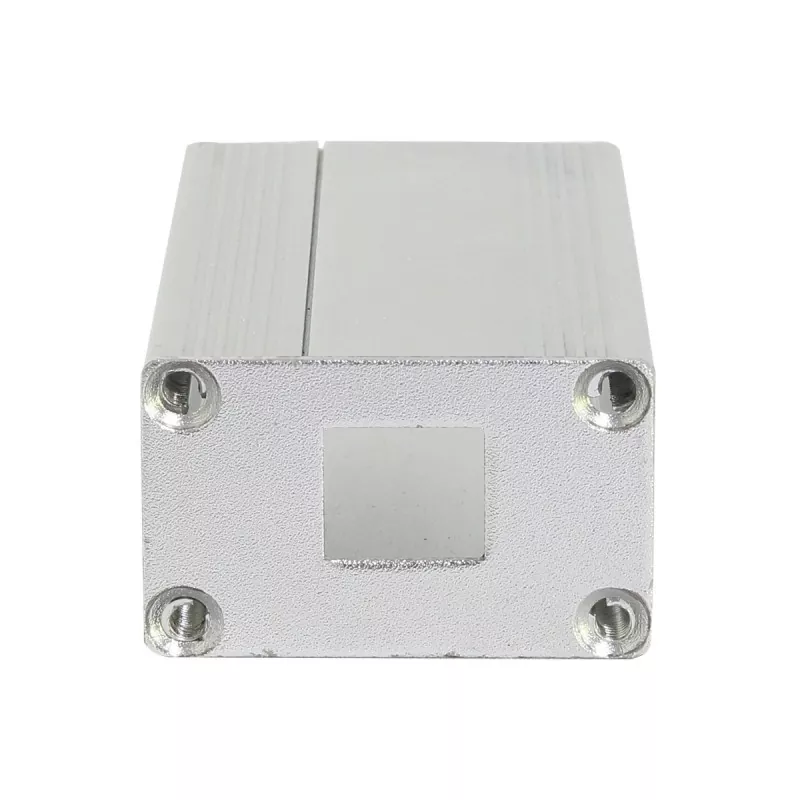

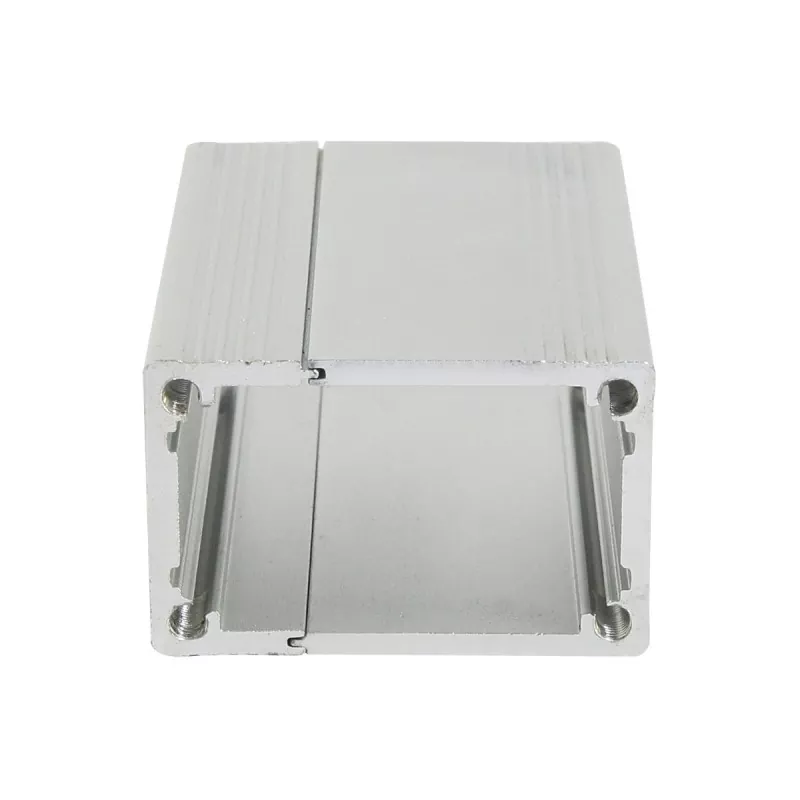

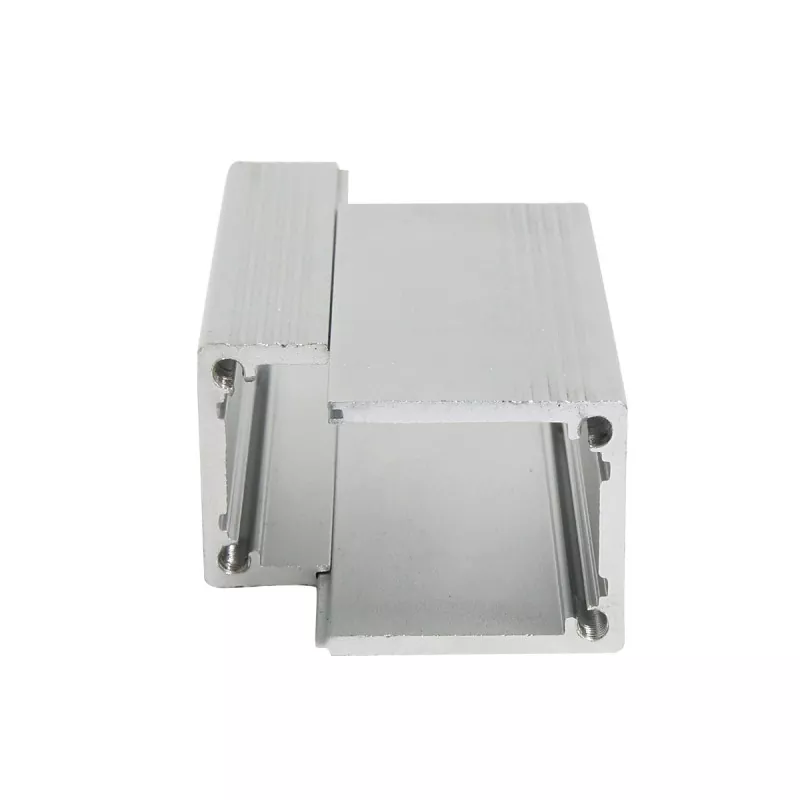

Алюминиевый корпус размером 40×25 мм представляет собой экструдированный алюминиевый корпус для электронных модулей малого и среднего размера, печатных плат и встраиваемых электронных устройств.

Поперечное сечение 40×25 мм представляет собой относительно компактный плоский профиль. По сравнению с меньшими электронными корпусами он может обеспечить больше внутреннего пространства для размещения печатных плат, схемных компонентов и интерфейсных узлов, не увеличивая при этом общий размер устройства значительно. Поэтому он подходит для электронных продуктов, которым необходимо контролировать внешний объем, монтировать печатные платы и интегрировать несколько интерфейсов.

В этом типе корпуса из экструдированного алюминия обычно в качестве основной части используется профиль, сформированный путем резки фиксированной длины на необходимую длину с последующей обработкой на станке с ЧПУ, сверлением, нарезанием резьбы, созданием интерфейсных отверстий и установкой торцевой пластины в соответствии со структурой продукта.

Для электронных продуктов, требующих длительного массового производства, стандартизированная конструкция из экструдированного алюминия размером 40×25 мм также помогает снизить сложность проектирования и обработки конструкции корпуса.

Основные преимущества

1. Плоское поперечное сечение, подходит для компактных электронных устройств.

Размер 40×25 мм — это не просто стремление к «малости», но и достижение баланса между размерами устройства и внутренним монтажным пространством.

Высота поперечного сечения 25 мм позволяет снизить общий профиль корпуса, а ширина 40 мм обеспечивает определенное пространство для размещения печатных плат и внутренних электронных компонентов.

Поэтому он больше подходит для:

• Маленькие модули управления печатной платой
• Модули сбора данных
• Модули преобразования сигналов
• Коммуникационные модули
• Электронные модули Интернета вещей
• Промышленные электронные модули управления

Он особенно подходит для продуктов, в которых необходимо централизованно устанавливать печатные платы, интерфейсы и небольшое количество электронных компонентов в одном компактном корпусе.

2. Больше подходит для комбинированного проектирования печатных плат и интерфейса.

Для многих электронных устройств в корпусе необходимо не только разместить печатную плату, но также необходимо разместить сбоку или на конце интерфейсы USB, постоянного тока, питания, связи, сигнала и других интерфейсов.

Размер 40×25 мм может обеспечить больше структурного пространства, чем сверхмалые модели, сохраняя при этом относительно компактный размер продукта.

В соответствии с фактическим проектом корпус может быть изготовлен для:

• Интерфейсные отверстия
• Силовые отверстия
• Отверстия для интерфейса связи
• Отверстия для индикаторных лампочек
• Отверстия для пуговиц
• Монтажные отверстия
• Резьбовые отверстия
• Обработка крепежной конструкции печатной платы

Таким образом формируется полный корпус электронного устройства.

3. Длина может быть отрегулирована в соответствии с внутренними электронными модулями.

Размер 40×25 мм в основном определяет поперечное сечение профиля, а не конечную длину изделия.

Таким образом, резка фиксированной длины может выполняться в соответствии с длиной печатной платы, схемного модуля и внутренних компонентов.

Для продуктов разной длины можно использовать одну и ту же спецификацию поперечного сечения, а корпуса разных размеров можно формировать путем регулировки длины алюминиевого профиля, что полезно для проектирования серии электронных продуктов.

4. Структура экструзии алюминия облегчает последующую прецизионную обработку.

Корпус из алюминиевого профиля размером 40×25 мм не ограничивается использованием в качестве простой «алюминиевой коробки».

В соответствии с чертежами изделия может быть выполнена дальнейшая обработка: Резка → Обработка на станке с ЧПУ → Сверление → Нарезание резьбы → Обработка поверхности → Лазерная гравировка/шелкография → Проверка → Сборка.

Таким образом, его можно постепенно превратить из базового профиля в электронный корпус, отвечающий конкретным структурным требованиям устройства.

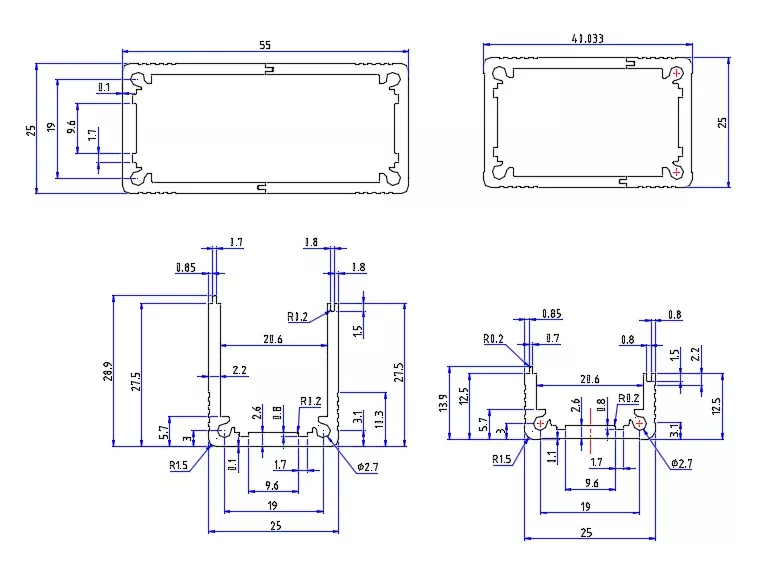

Технические характеристики

Применение продукта

Алюминиевый корпус для печатных плат размером 40×25 мм для электронных плат больше подходит для устройств с ограниченным объемом, но требующих определенного количества внутренних электронных компонентов и интерфейсного пространства.

1. Промышленные модули управления

Размер 40×25 мм можно использовать для некоторых компактных промышленных электронных модулей, таких как:

• Модули расширения ПЛК
• Модули ввода/вывода
• Промышленные модули управления
• Модули преобразования сигналов
• Модули сбора данных
• Встроенные контроллеры
• Электронные модули средств автоматизации

Эти продукты обычно требуют установки печатных плат и размещения силовых, сигнальных или коммуникационных интерфейсов в корпусе, поэтому они требуют большей структурной обработки, чем простые неперфорированные защитные оболочки.

2. Оборудование для сбора данных и обработки сигналов.

Подходит для:

• Модули сбора данных
• Модули сбора сигналов
• Преобразователи сигналов
• Модули обработки данных
• Модули мониторинга
• Интерфейсные модули датчиков

Эти продукты обычно невелики по размеру, но требуют внутренней установки печатных плат, проводки или интерфейсных компонентов. Размер 40×25 мм может обеспечить относительно компактное пространство для установки.

3. Коммуникационные и сетевые электронные модули.

Может использоваться для:

• Коммуникационные модули
• Модули передачи данных
• Устройства преобразования сигналов
• Встроенные коммуникационные устройства
• Электронные модули сетевой связи
• Модули управления беспроводной связью

Длину корпуса можно регулировать в соответствии с внутренней монтажной платой, а для позиций интерфейса можно выполнить последующую обработку.

4. Интернет вещей и интеллектуальные электронные устройства

Кому-то подойдет и размер 40х25мм:

• Модули управления Интернетом вещей
• Интеллектуальные модули мониторинга
• Устройства удаленного сбора данных
• Интеллектуальные сенсорные модули
• Встроенные электронные устройства
• Интеллектуальные терминалы управления

Для продуктов, которым необходимо интегрировать печатные платы, интерфейсы и электронные компоненты в меньший объем, эта спецификация имеет хорошую адаптируемость.

5. Малые приборы и тестовые электронные модули.

Также может использоваться для:

• Модули измерения
• Модули обнаружения
• Тестирование электронных модулей
• Оборудование для контроля сигналов
• Электронные модули внутри приборов
• Маленькие устройства управления

Подходит ли он в конечном итоге для конкретного устройства, в основном зависит от размеров печатной платы, высоты внутренних компонентов, расположения интерфейса и метода монтажа, а не только от размера поперечного сечения корпуса.

Что можно настроить?

Обработка поверхности и внешний вид

Алюминиевый корпус размером 40×25 мм может подвергаться последующей механической обработке поверхности в соответствии с требованиями к внешнему виду конечного продукта.

В соответствии с фактическими требованиями к продукту можно выбрать следующее:

• Анодирование
• Обработка поверхности алюминия
• Лазерная гравировка
• Шелкография
• Обработка логотипа
• Другая обработка внешнего вида, требуемая чертежами

Если у клиента есть указанный цвет, эффект поверхности или расположение логотипа, это может быть подтверждено на этапе отбора проб.

Семинар-шоу

Часто задаваемые вопросы

Для какого типа печатной платы подходит алюминиевый корпус 40×25 мм?

Больше подходит для печатных плат и электронных функциональных модулей малого и среднего размера, особенно для компактных устройств, в которых необходимо одновременно разместить интерфейсы, монтажные отверстия или небольшое количество электронных компонентов. Требуется конкретное подтверждение на основе фактических размеров печатной платы и высоты компонента.

Можно ли изменить длину алюминиевого корпуса 40×25 мм?

Да. 40×25 мм представляет собой размер поперечного сечения профиля, а фактическая длина корпуса может быть фиксированной длины в соответствии со структурой печатной платы и устройства.

Можно ли обработать алюминиевый корпус печатной платы размером 40×25 мм для электронной платы по моим чертежам?

Да. Профиль, длина, интерфейсы, монтажные отверстия, резьбовые отверстия и другие требования к обработке с ЧПУ могут быть подтверждены в соответствии с 2D или 3D чертежами.

Можно ли установить интерфейсы на алюминиевый корпус размером 40×25 мм?

Да. Отверстия могут быть обработаны в соответствии с фактическими положениями интерфейсов продукта, включая интерфейсы питания, USB, связи и другие сигнальные интерфейсы.

Можно ли обрабатывать монтажные и резьбовые отверстия?

Да. Сверление, нарезание резьбы и соответствующая обработка с ЧПУ могут выполняться в соответствии с методом монтажа изделия.

Подходит ли размер 40×25 мм для промышленного оборудования управления?

Подходит для некоторых компактных промышленных модулей управления, модулей ввода-вывода, модулей сбора данных, модулей преобразования сигналов и т. д. Требуется окончательное подтверждение на основе печатной платы и внутренней структуры.
