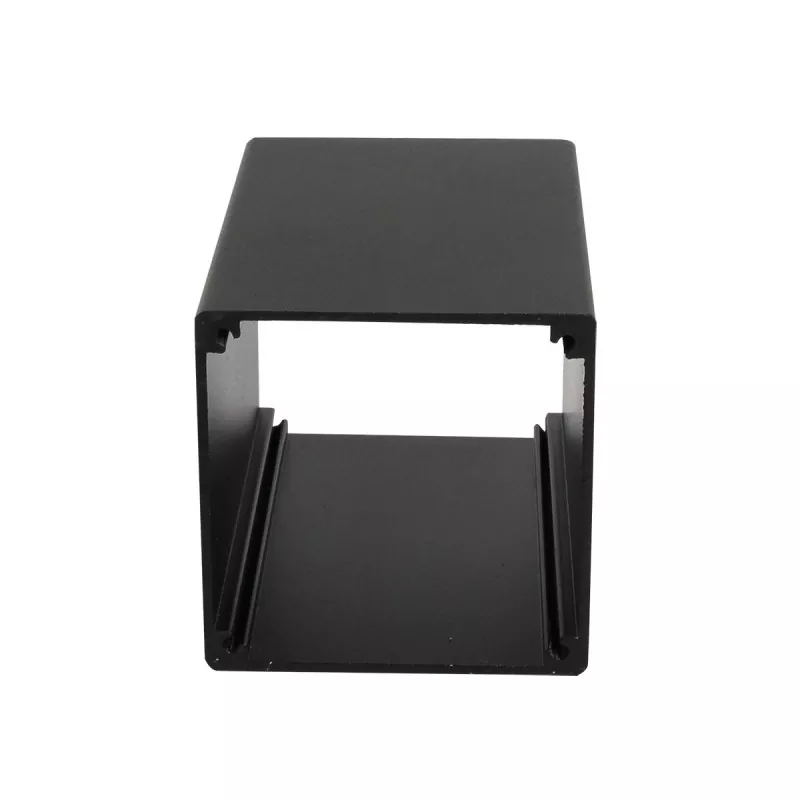

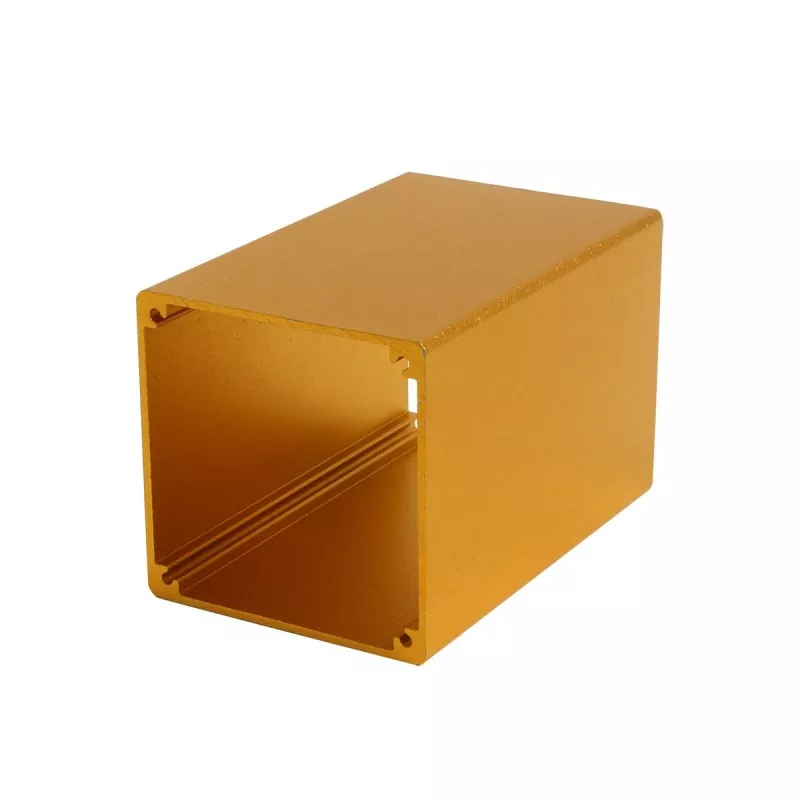

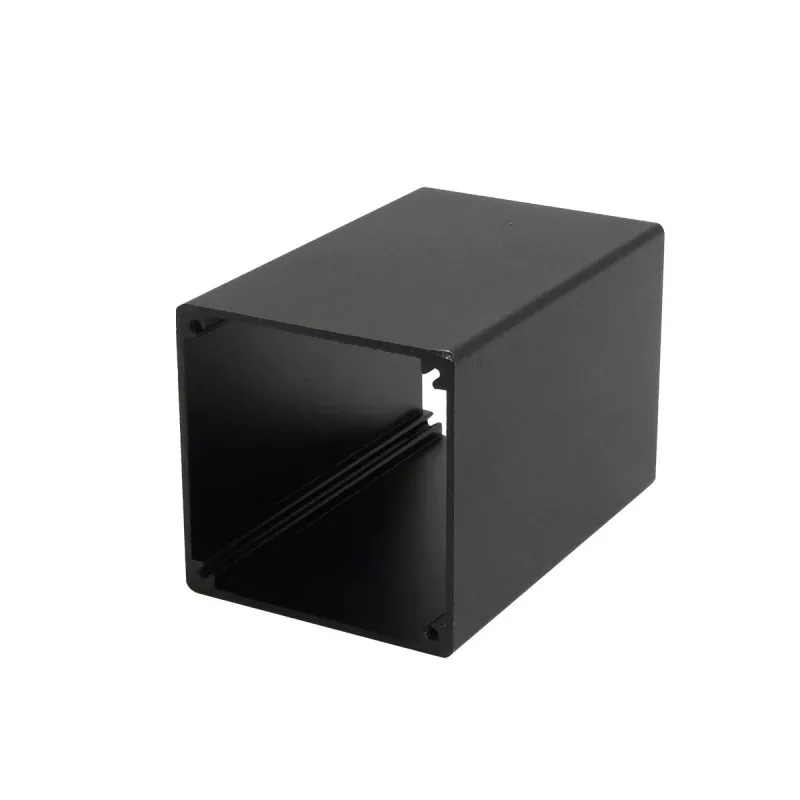

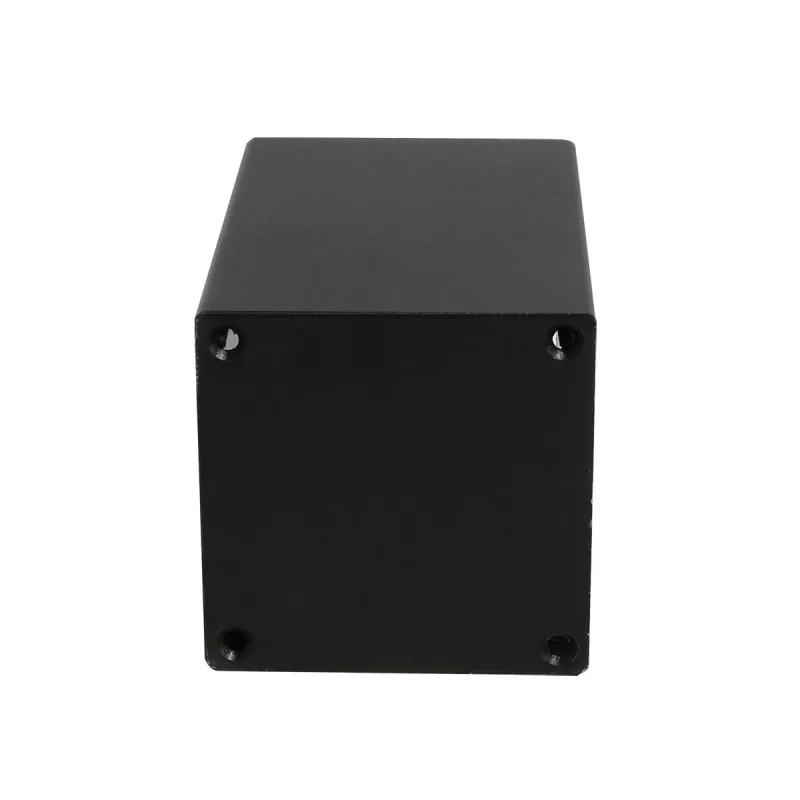

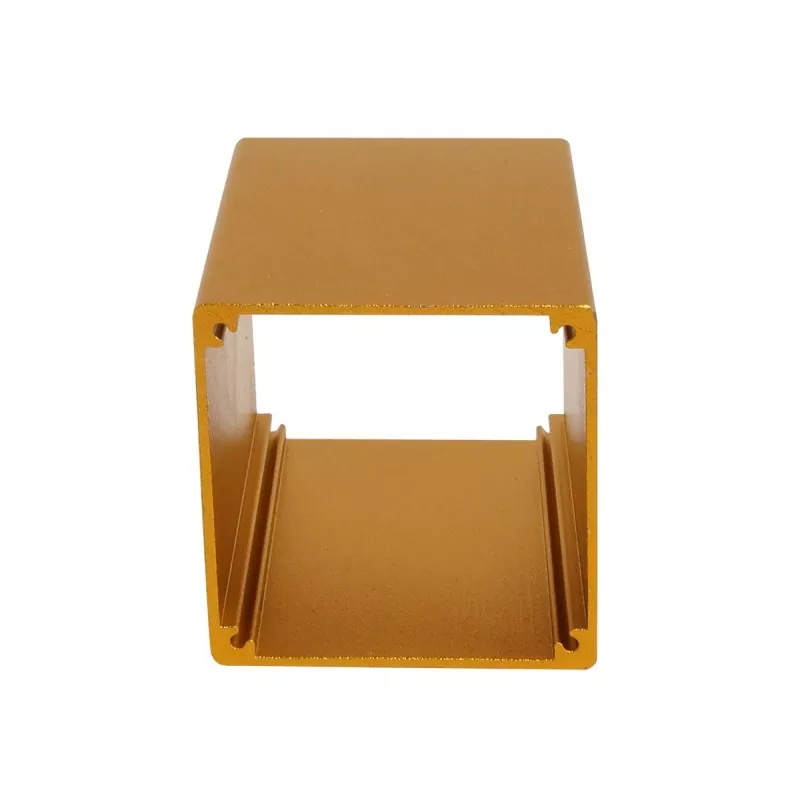

Алюминиевый корпус промышленного блока управления 52×52 мм

Алюминиевый промышленный блок управления Boyuan 52 × 52 мм представляет собой корпус электронного устройства среднего размера, изготовленный из экструзионной конструкции из алюминиевого сплава, с внешним размером поперечного сечения 52 мм (ширина) × 52 мм (высота), а длина может быть настроена произвольно в соответствии с фактическими требованиями к оборудованию.

Изделие изготовлено методом экструзии алюминиевого профиля с фиксированным размером поперечного сечения основного корпуса. Его можно разрезать в соответствии с фактической длиной оборудования, а окончательная сборка выполняется с помощью торцевых пластин, обработки на станке с ЧПУ и других вспомогательных процессов. Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть корпуса оснащена стандартными слотами для плат печатной платы, а печатную плату можно вставлять и закреплять напрямую без дополнительных винтов, что значительно повышает эффективность сборки.

По сравнению с пластиковыми коробками, корпуса из алюминиевого сплава обладают большей структурной прочностью и металлической текстурой, а также позволяют создавать нестандартные конструкции, такие как интерфейсы, монтажные отверстия, резьбовые отверстия и пазы, посредством обработки на станке с ЧПУ.

Основные преимущества

01 | Квадратное большое пространство 52 × 52 мм

Квадратное поперечное сечение шириной 52 мм и высотой 52 мм обеспечивает достаточно внутреннего пространства для электронного оборудования среднего размера.

Ширина 52 мм позволяет разместить более широкую компоновку печатных плат и разместить несколько интерфейсов рядом друг с другом, поддерживая многоканальные схемы интерфейсов ввода/вывода; Высота 52 мм обеспечивает чрезвычайно большое пространство для установки компонентов, позволяет разместить более высокие компоненты, такие как большие электролитические конденсаторы, трансформаторы, радиаторы, реле и катушки индуктивности, а также поддерживает многослойную сборку печатных плат или монтаж мощных устройств с большими радиаторами.

02 | Квадратное сечение, гибкая установка

Квадратное поперечное сечение 52×52 мм придает корпусу большую гибкость при установке. Направление монтажа можно произвольно регулировать в соответствии с требованиями к пространству для оборудования, адаптируясь к различным сценариям сборки и требованиям к расположению оборудования.

03 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава. Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины. Эта структура особенно подходит для электронных продуктов, требующих серийной разработки.

04 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов. Высота 52 мм позволяет разместить многослойные печатные платы или мощные устройства с большими радиаторами, обеспечивая надежное решение для упаковки мощного электронного оборудования.

05 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка. Компания Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 52×52 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, RJ45, авиационные разъемы, интерфейсы BNC, интерфейсы питания, DB9 и т. д.)
• Отверстия для винтов и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Прорези для отвода тепла и вентиляционные отверстия
• Экранные оконные проемы
• Отверстия для пуговиц и отверстия для переключателей
• Отверстия для крепления на DIN-рейку
• Отверстия для настенного монтажа
• Пазы и ступеньки
• Снятие фасок
• Другие нестандартные конструкции

06 | Длина, настраиваемая в зависимости от продукта

52×52 мм — это характеристика поперечного сечения корпуса, а длину изделия можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

07 | Эффективное рассеивание тепла

Теплопроводность алюминиевого сплава составляет около 200 Вт/(м·К). В сочетании с корпусом большой площади и достаточным внутренним пространством 52×52 мм он может эффективно проводить и рассеивать тепло, выделяемое внутренними компонентами. Для оборудования высокой мощности алюминиевый корпус сам по себе является эффективным теплоотводом, который может продлить срок службы оборудования.

08 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно получить различные эффекты внешнего вида, придавая электронному оборудованию более профессиональный внешний вид.

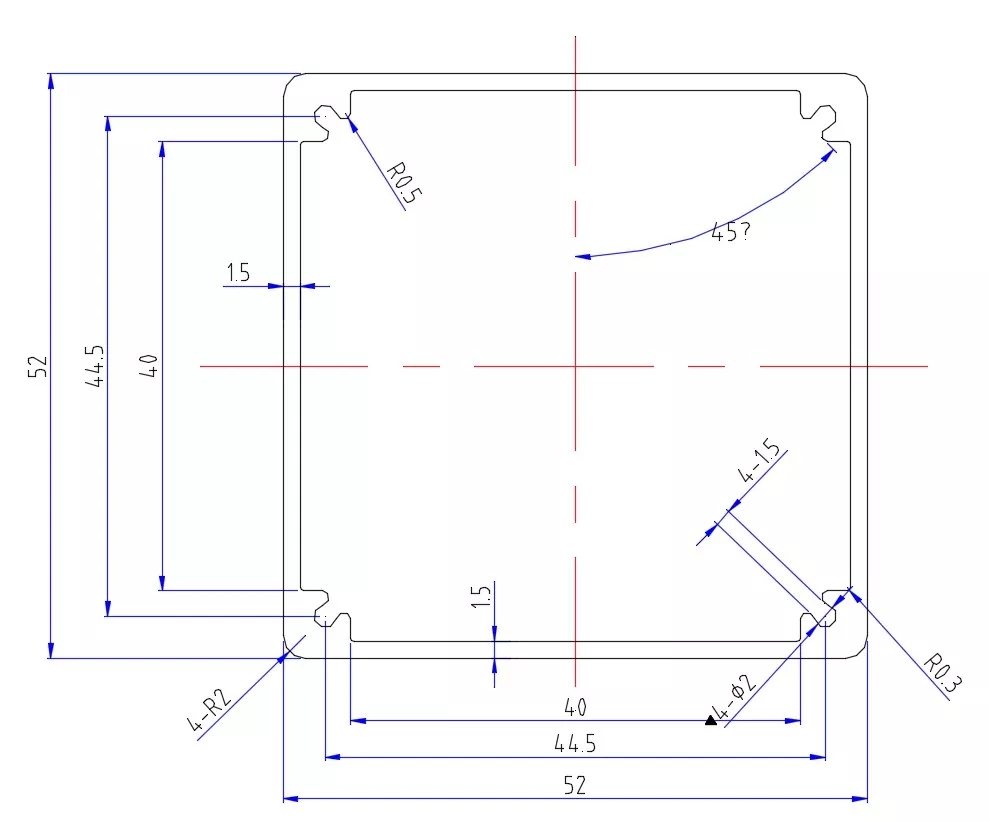

Технические характеристики

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус 52×52 мм?

Размер 52×52 мм относится к категории крупногабаритных алюминиевых корпусов — ширина 52 мм и высота 52 мм образуют квадратное поперечное сечение, обеспечивая чрезвычайно просторное внутреннее пространство, в котором можно разместить более крупные печатные платы, более высокие компоненты и большие радиаторы. Высота 52 мм является основной особенностью, которая отличает эту спецификацию от других размеров, позволяя вмещать электронное оборудование среднего размера с большей мощностью, более высокими компонентами и более сложными функциями, что делает ее идеальным выбором упаковки для промышленного оборудования управления и питания.

1. Промышленное шасси управления и промышленные контроллеры.

Большой размер 52×52 мм очень подходит для продуктов промышленного контроля:

• Шасси промышленного управляющего компьютера
• Модули программируемого логического контроллера (ПЛК)
• Модули управления движением
• Промышленные шлюзы Интернета вещей
• Ящики управления автоматикой
• Модули управления роботами
• Периферийные вычислительные устройства

2. Инверторы и сервоприводы.

• Корпуса инверторов
• Модули сервопривода
• Контроллеры привода двигателя
• Драйверы шаговых двигателей

3. Силовые модули

Большой размер 52×52 мм очень подходит для различных источников питания высокой мощности:

• Импульсные модули питания
• Промышленные адаптеры питания
• Корпуса электропитания автомобилей
• Корпуса инверторов
• Алюминиевые корпуса выпрямителей
• Модули преобразователей постоянного тока в постоянный
• Модули питания ИБП
• Зарядные модули
• Корпуса системы управления батареями (BMS)
• Корпуса модулей суперконденсаторов
• Фотоэлектрические инверторные модули

4. Усилители мощности и аудиооборудование

• Мощные усилители мощности звука
• Профессиональные корпуса усилителей
• ВЧ усилители мощности
• Модули автомобильных усилителей
• Модули усилителей сценического звука

5. Базовые станции связи и сетевое оборудование.

• Модули базовых станций связи
• Усилители/ретрансляторы сигнала
• Модули связи 5G
• Блоки передачи данных (ДТУ)
• Оптоволоконные трансиверы
• Промышленные коммутационные модули
• Корпуса маршрутизаторов
• Беспроводное мостовое оборудование

6. Измерительные приборы и испытательное оборудование

• Модули осциллографа
• Корпуса генераторов сигналов
• Инструменты сбора данных
• Анализаторы мощности
• Модули спектрального анализа
• Приборы для измерения твердости
• Оборудование для ультразвукового контроля
• Корпуса расходомера/измерителя уровня
• Модули мультиметра
• Прецизионные измерительные приборы

7. Медицинское испытательное оборудование

• Модули медицинского тестирования
• Оборудование для мониторинга
• Портативные медицинские инструменты
• Модули физиотерапевтического оборудования
• Модули сбора биосигналов
• Модули оборудования для медицинской визуализации

8. Интегрированные приложения с радиаторами

Алюминиевый корпус размером 52×52 мм можно использовать в сочетании с большими радиаторами:

• Корпуса драйверов для мощных светодиодов
• Силовые электронные модули
• Контроллеры двигателей
• Модули зарядки электромобилей
• Солнечные инверторные модули

9. Экранирующие коробки и средства защиты от помех

• Защитные коробки для прецизионных приборов
• Экранирование высокочастотного модуля
• Медицинское электронное экранирование
• Экранирование военного уровня

Материал из алюминиевого сплава обеспечивает превосходные характеристики электромагнитного экранирования, а большое пространство размером 52×52 мм позволяет разместить большие схемные системы, эффективно предотвращая электромагнитные помехи.

Что можно настроить для алюминиевого корпуса размером 52×52 мм?

Обработка поверхности

Анодирование

Анодирование — один из наиболее часто используемых методов обработки поверхности алюминиевых корпусов. Он может изменить внешний вид и свойства поверхности алюминия и добиться различных цветовых эффектов.

Пескоструйная обработка

Пескоструйная обработка позволяет сформировать на алюминиевой поверхности однородную матовую текстуру, подходящую для промышленного электронного оборудования и корпусов приборов.

Чистка

При чистке кистью можно сформировать регулярную металлическую текстуру, что позволяет изделию сохранять явную металлическую текстуру алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса размером 52×52 мм можно обработать следующее:

• Логотип
• Модель продукта
• Идентификация интерфейса
• Номер продукта
• Текст и узоры

Шелкография

Подходит для обработки многоцветных логотипов, текста и функциональной идентификации.

Профессиональная обработка алюминиевых корпусов на заказ

Мы не только производим стандартные алюминиевые корпуса, но также можем изготовить их по индивидуальному заказу клиента.

Клиентам необходимо предоставить только:

2D-чертежи/3D-модели/физические образцы/размеры продукта

Затем мы можем выполнить оценку обработки в соответствии с фактическими требованиями к продукту.

Обработка с ЧПУ отвечает нестандартным требованиям

Для продуктов, которые не могут быть напрямую удовлетворены стандартным профилем 52×52 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Например:

Интерфейсные отверстия + экранные окна + монтажные отверстия + резьбовые отверстия + пазы для отвода тепла + монтажные отверстия на DIN-рейке + отверстия для настенного монтажа + пазы + ступеньки + логотип

Все может быть изготовлено по чертежам заказчика.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 52×52 мм?

Размер 52 × 52 мм относится к категории крупногабаритных алюминиевых корпусов, подходящих для промышленных шасси управления, силовых модулей, инверторов, сервоприводов, усилителей мощности, оборудования базовых станций связи, измерительных приборов, медицинского испытательного оборудования, модулей привода двигателя, систем управления батареями и т. д. В большом квадратном пространстве размером 52 × 52 мм можно разместить более высокие компоненты и большие радиаторы.

2. Является ли длина корпуса 52×52 мм?

№ 52×52 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 52×52 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

4. Можно ли на высоте 52 мм разместить большие электролитические конденсаторы и трансформаторы?

Да. Большие электролитические конденсаторы обычно имеют высоту 35-45 мм, а внутренняя высота 52 мм позволяет полностью вместить их, оставляя запас для сборки. Небольшие трансформаторы также могут быть легко размещены. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

5. Поддерживает ли монтаж на DIN-рейку?

Да. Компания Boyuan Hardware может обрабатывать монтажные отверстия на DIN-рейке в алюминиевом корпусе в соответствии с требованиями заказчика, что облегчает установку промышленных модулей управления в распределительных шкафах.

6. Можно ли установить большой радиатор?

Да. Большое внутреннее пространство 52×52 мм позволяет разместить большие радиаторы, а в сочетании с корпусом из алюминиевого сплава большой площади обеспечивает превосходное решение для отвода тепла для мощного оборудования.

7. Можно ли сделать отверстия для отвода тепла в алюминиевом корпусе?

Да. Компания Boyuan Hardware может обрабатывать пазы для отвода тепла, вентиляционные отверстия, ребра для отвода тепла и другие конструкции для отвода тепла в соответствии с чертежами заказчика, чтобы помочь оборудованию высокой мощности рассеивать тепло.

8. Можно ли обрабатывать такие интерфейсы, как авиационные разъемы, BNC и DB9?

Обработка на станках с ЧПУ может производиться на соответствующих позициях сопряжения по чертежам заказчика. Ширина 52 мм позволяет разместить несколько интерфейсов рядом друг с другом. Подходит ли он специально для механической обработки, необходимо подтвердить в зависимости от размеров интерфейса и конструкции корпуса.

9. Можно ли установить печатную плату?

Да. Алюминиевый корпус промышленного блока управления размером 52×52 мм в стандартной комплектации оснащен слотами для внутренних плат, а печатную плату можно вставлять и фиксировать напрямую. Высота 52 мм позволяет устанавливать многослойные печатные платы или устройства высокой мощности с большими радиаторами. Соответствующие монтажные конструкции также могут быть спроектированы в соответствии с размерами печатной платы и методом монтажа.

10. Можно ли изготовить торцевые пластины по индивидуальному заказу?

Да. Размеры, расположение отверстий и конструкция торцевых пластин могут быть обработаны в соответствии с требованиями продукта.

11. Можно ли сделать логотип?

Да. Методы обработки логотипа, такие как лазерная гравировка или шелкография, могут быть выбраны в соответствии с требованиями продукта.

12. Можно ли выбрать разные цвета?

Да. Алюминиевый корпус может достигать различных эффектов внешнего вида с помощью таких процессов, как анодирование, а цвет может быть произвольно настроен в соответствии с требованиями заказчика.

13. Что делать, если размер 52×52 мм не подходит для моей печатной платы?

Вы можете отправить нам размеры печатной платы, структуру продукта или 3D-модель. Boyuan Hardware может помочь подтвердить, подходит ли спецификация 52×52 мм в соответствии с фактическими размерами, а также выбрать другие характеристики алюминиевого профиля или выполнить индивидуальную обработку.

14. Можно ли сначала сделать образцы?

Образец механической обработки может быть выполнен в соответствии с требованиями проекта. Перед массовым производством рекомендуется подтвердить размеры образца, положение отверстий, сборку и влияние поверхности.

Почему стоит выбрать оборудование Boyuan?

Для производителей электронного оборудования более важным является то, может ли поставщик выполнить вспомогательную обработку, такую ​​как длина, торцевые пластины, интерфейсные отверстия, экранные окна, монтажные отверстия, конструкции рассеивания тепла, монтажные отверстия на DIN-рейке, отверстия для настенного монтажа, конструкции печатной платы, обработка поверхности и логотипы в соответствии с фактическим продуктом.

Компания Boyuan уже более 20 лет занимается производством алюминиевых корпусов и алюминиевых корпусов, располагая производственными помещениями площадью около 10 000 квадратных метров и обеспечивая обработку алюминиевых корпусов по индивидуальному заказу.

От стандартного алюминиевого профиля размером 52×52 мм до готового электронного корпуса, обработанного на станке с ЧПУ, мы можем выполнить обработку в соответствии с требованиями заказчика.

Если вы ищете алюминиевый корпус промышленного блока управления размером 52 × 52 мм, вы можете прислать размеры вашей печатной платы, чертежи продукта или 3D-модели.

Мы можем подтвердить спецификацию, метод обработки и план настройки в соответствии со структурой вашего продукта.
