Компактное алюминиевое экструзионное шасси толщиной 35 мм для электронного применения

Это компактное алюминиевое экструзионное шасси толщиной 35 мм для электронного применения имеет конструкцию из алюминиевого профиля. Высота фиксирована на уровне 35 мм, а длина и ширина могут быть настроены в соответствии с размерами печатной платы, расположением внутренних компонентов и требованиями к установке оборудования.

Внутри корпуса имеются слоты для плат и монтажные пазы, используемые для позиционирования печатных плат, а также для установки внутренних электронных модулей и конструктивных деталей. В то же время конструкция алюминиевого профиля обладает определенной способностью рассеивать тепло, удовлетворяя структурную поддержку и основные потребности в рассеивании тепла небольших электронных устройств.

Компактная высота 35 мм подходит для электронного оборудования, которому необходимо контролировать общий объем устройства, но при этом требуется определенное количество внутреннего монтажного пространства. Путем индивидуальной настройки длины и ширины шасси можно сделать размеры шасси более точными в соответствии с реальной печатной платой и расположением внутренних компонентов.

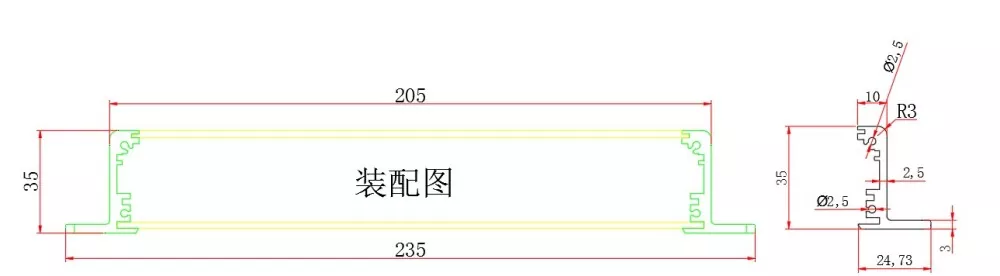

Структура продукта

Структурная логика

Фиксированная высота 35 мм → настройка длины и ширины → слоты для печатных плат → внутренние монтажные канавки → структура рассеивания тепла → обработка передней и задней панели → сборка шасси

Основные преимущества

1. Фиксированная высота 35 мм, баланс компактных размеров и внутреннего пространства

Высота 35 мм сохраняет относительно компактный профиль устройства, обеспечивая при этом больше места для монтажа печатных плат и внутренних электронных компонентов, чем шасси с чрезвычайно низкой высотой.

Подходит для продуктов с требованиями к габаритным размерам устройства, которым все же требуется определенное пространство для размещения компонентов внутри.

2. Длина и ширина адаптируются к реальному оборудованию.

Основной особенностью этого продукта является не фиксированная длина и ширина, а:

Фиксированная высота 35 мм + настраиваемая длина + настраиваемая ширина.

Длину и ширину шасси можно определить в соответствии со следующими факторами:

• Размеры печатной платы
• Компоновка компонентов
• Позиции интерфейса
• Количество внутренних модулей
• Способ крепления
• Общие требования к размерам устройства

Это позволяет избежать траты внутреннего пространства на стандартное шасси.

3. Встроенные слоты для печатных плат.

Внутри корпуса имеются слоты для плат печатной платы, которые можно использовать для позиционирования и монтажа печатной платы.

Для электронных продуктов, которым необходимо интегрировать печатную плату непосредственно в корпус из алюминиевого профиля, слоты для карт помогают определить положение печатной платы и уменьшают потребность в дополнительных крепежных конструкциях.

4. Внутренние монтажные пазы поддерживают гибкую компоновку.

Внутренние монтажные пазы можно использовать для установки различных внутренних деталей конструкции.

В соответствии с дизайном продукта внутренняя компоновка может осуществляться вокруг печатной платы, электронных модулей и других компонентов, что позволяет более рационально использовать ограниченное пространство высотой 35 мм.

5. Структура алюминиевого профиля обеспечивает баланс поддержки и рассеивания тепла.

Корпус из алюминиевого профиля может обеспечить стабильную конструкцию шасси, а сам алюминий обладает хорошей теплопроводностью.

Для небольших электронных устройств расчет рассеивания тепла может осуществляться в сочетании с конструкцией профиля и расположением внутренних компонентов.

6. Передняя и задняя панели обрабатываются в соответствии с интерфейсами устройства.

Передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии с фактической конструкцией устройства, например:

• Отверстия для интерфейса питания
• отверстия для USB-интерфейса
• Отверстия для интерфейса связи
• Отверстия для индикаторных лампочек
• Отверстия для пуговиц
• Монтажные отверстия
• Другие отверстия специальной формы

Это позволяет шасси соответствовать схеме интерфейса конкретных электронных устройств.

Технические характеристики

Почему стоит выбрать фиксированную высоту 35 мм?

Для корпуса электронного устройства меньшее не всегда означает лучшее.

Если шасси расположено слишком низко, это может ограничить:

• Разводка печатной платы
• Высота компонента
• Монтаж интерфейса
• Внутренний структурный проект
• Пространство для отвода тепла

Высота 35 мм делает устройство компактным, обеспечивая при этом больше места для размещения внутренних печатных плат и электронных компонентов, чем в сверхнизких конструкциях.

В то же время длину и ширину можно настраивать независимо, поэтому шасси можно спроектировать в соответствии с фактическими размерами печатной платы, а не адаптировать печатную плату к фиксированному корпусу.

Применимые поля

Это компактное алюминиевое экструзионное шасси толщиной 35 мм для электронного применения рекомендуется для небольших, компактных электронных устройств, требующих определенного внутреннего пространства, а не для широкого охвата всего промышленного оборудования.

1. Маленькие модули управления

Подходит для небольших модулей управления, которым необходимо интегрировать печатные платы, схемы управления и интерфейсы в независимое шасси.

Высота 35 мм может уменьшить общее пространство, занимаемое устройством, а длина и ширина, изготовленные по индивидуальному заказу, соответствуют внутренней монтажной плате.

2. Модули сбора данных и обработки сигналов.

Для устройств, в которых необходимо установить печатные платы, интерфейсы и схемы обработки данных, внутренние слоты для карт можно использовать для позиционирования печатных плат, а компоновку интерфейса можно выполнить с помощью специальных панелей.

3. Устройства интерфейса связи.

Подходит для небольших устройств связи, преобразования сигналов и расширения интерфейса.

Длину и ширину шасси можно регулировать в зависимости от количества интерфейсов, размеров печатной платы и места для установки.

4. Встроенные электронные модули.

Подходит для электронных модулей, которые необходимо установить внутри другого оборудования, шкафов управления или в ограниченном монтажном пространстве.

Компактная конструкция позволяет контролировать пространство, занимаемое устройством, сохраняя при этом необходимое внутреннее монтажное пространство.

5. Интернет вещей и интеллектуальные электронные устройства

Для небольших электронных устройств IoT, которым необходимо интегрировать печатные платы, коммуникационные модули, источники питания и внешние интерфейсы, фиксированная высота 35 мм может обеспечить баланс между размерами устройства и внутренней компоновкой.

Настраиваемые элементы

3-осевая обработка с ЧПУ

Для шасси из алюминиевого профиля толщиной 35 мм последующая прецизионная обработка профиля и панелей может быть выполнена с помощью 3-осевой обработки на станке с ЧПУ.

Содержание обработки может включать в себя:

• Отверстия с ЧПУ
• Бурение
• Постукивание
• Обработка монтажных отверстий
• Обработка интерфейсных отверстий
• Панельные отверстия специальной формы
• Отверстия с цековкой/зенковкой
• Обработка логотипа и маркировки
• Другая структурная обработка, требуемая чертежами.

Фактические элементы обработки определяются в соответствии с чертежами и структурой изделия.

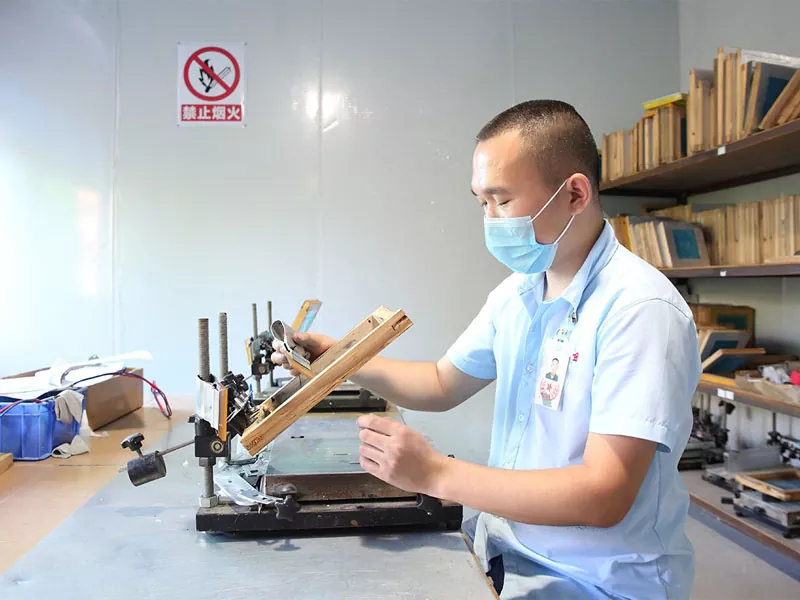

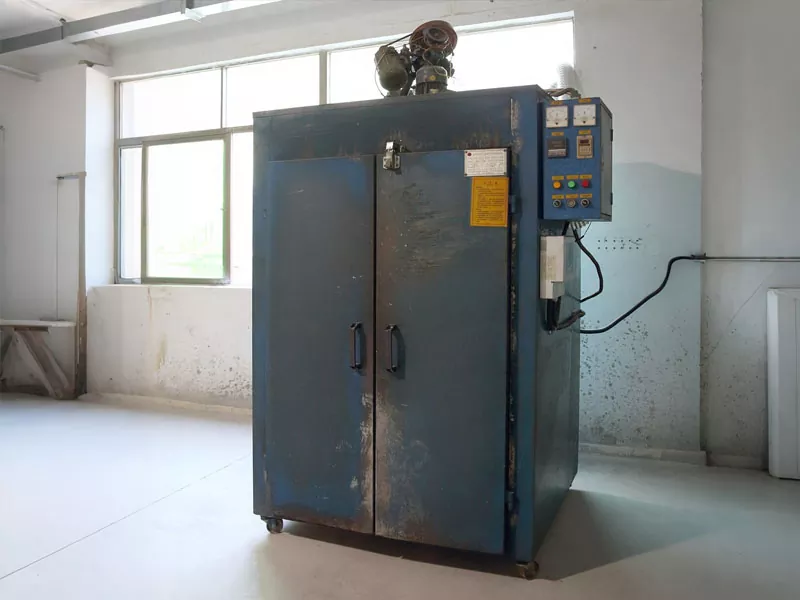

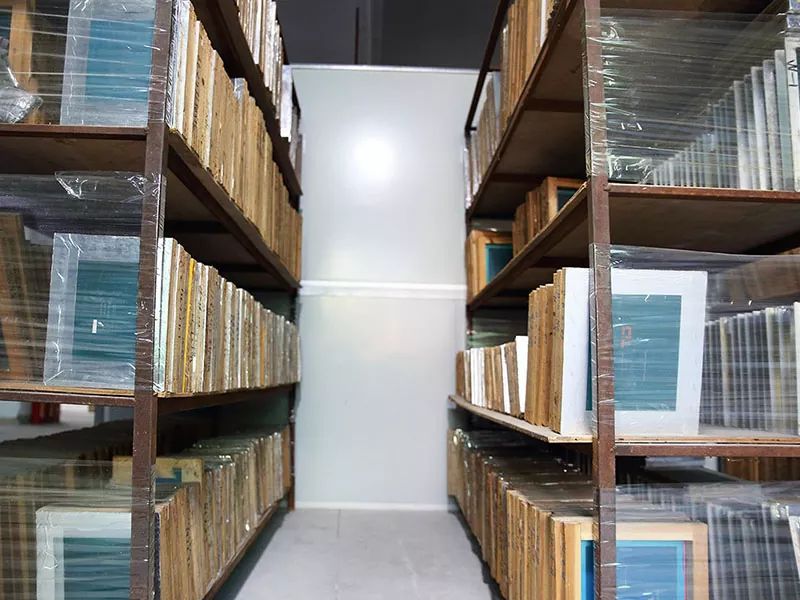

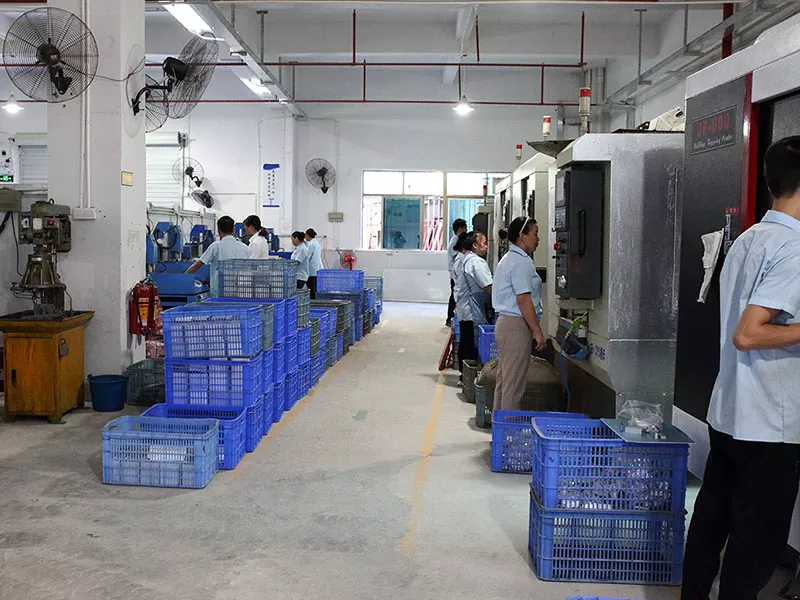

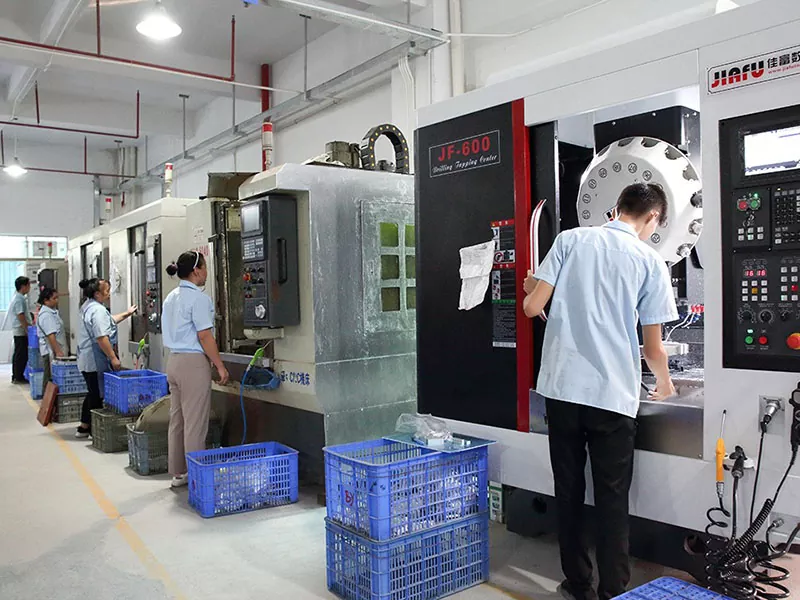

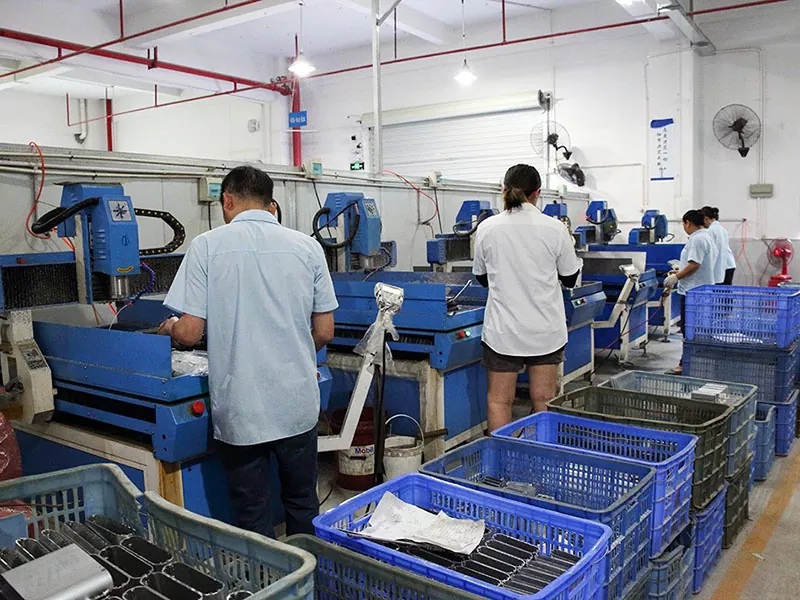

Семинар-шоу

Проверка качества

В соответствии с требованиями к продукту могут быть выполнены следующие действия:

• Проверка внешнего вида профиля
• Проверка размеров длины
• Проверка размеров обработки с ЧПУ
• Проверка положения отверстия
• Проверка резьбы
• Проверка размеров и внешнего вида панели
• Проверка внешнего вида обработки поверхности
• Проверка сборки
• Проверка внешнего вида готовой продукции

Для изделий с явными требованиями к допускам на размеры контроль может проводиться по чертежам и техническим требованиям заказчика.
