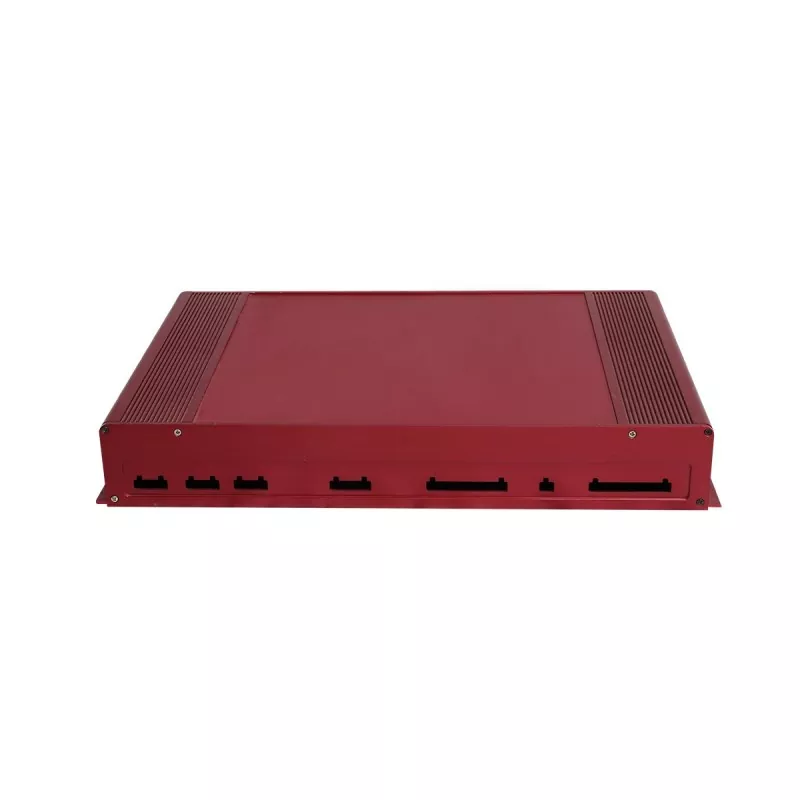

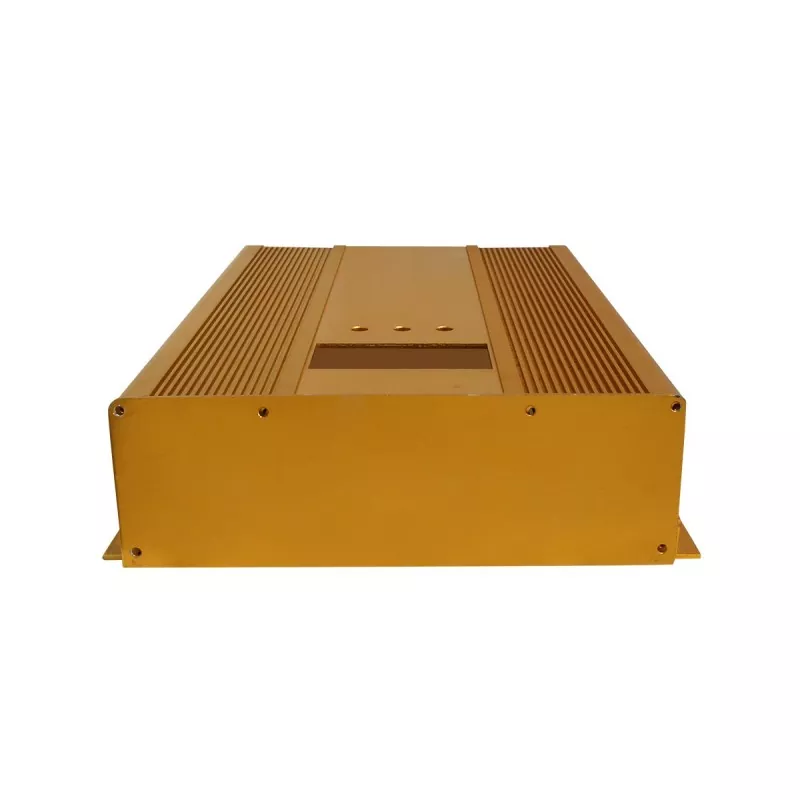

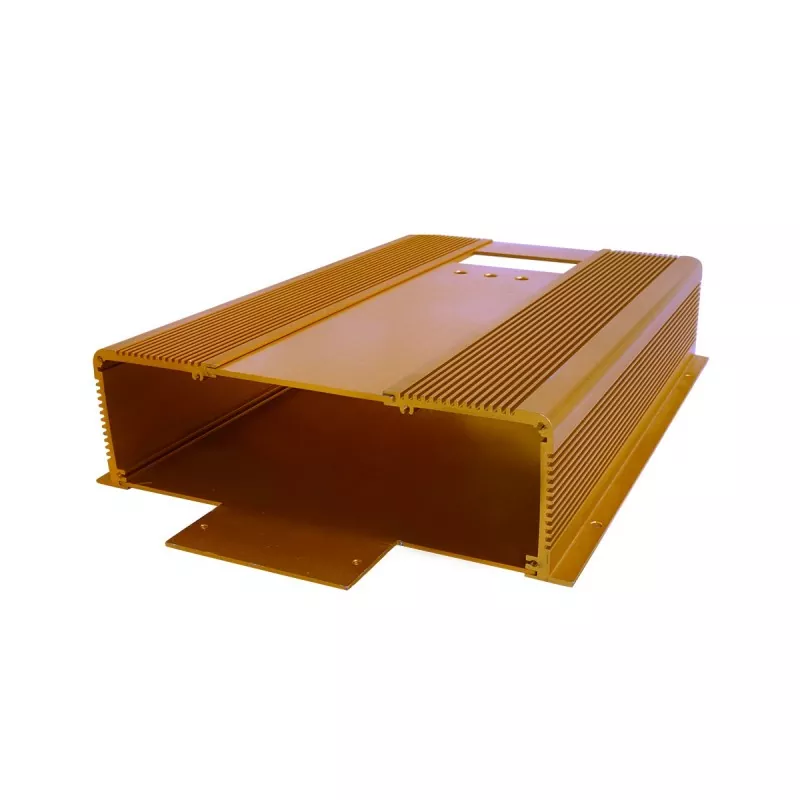

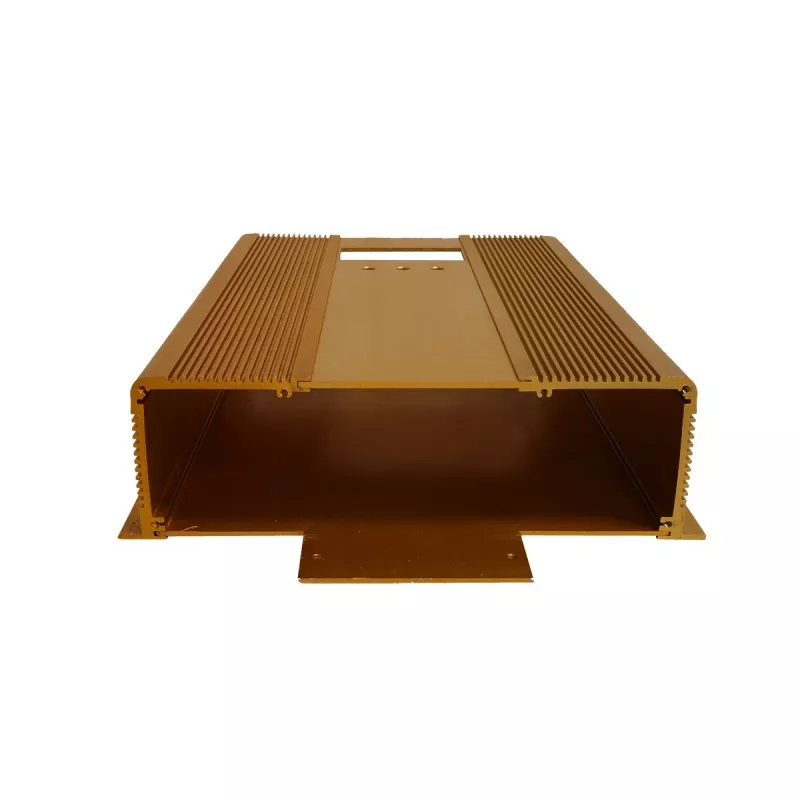

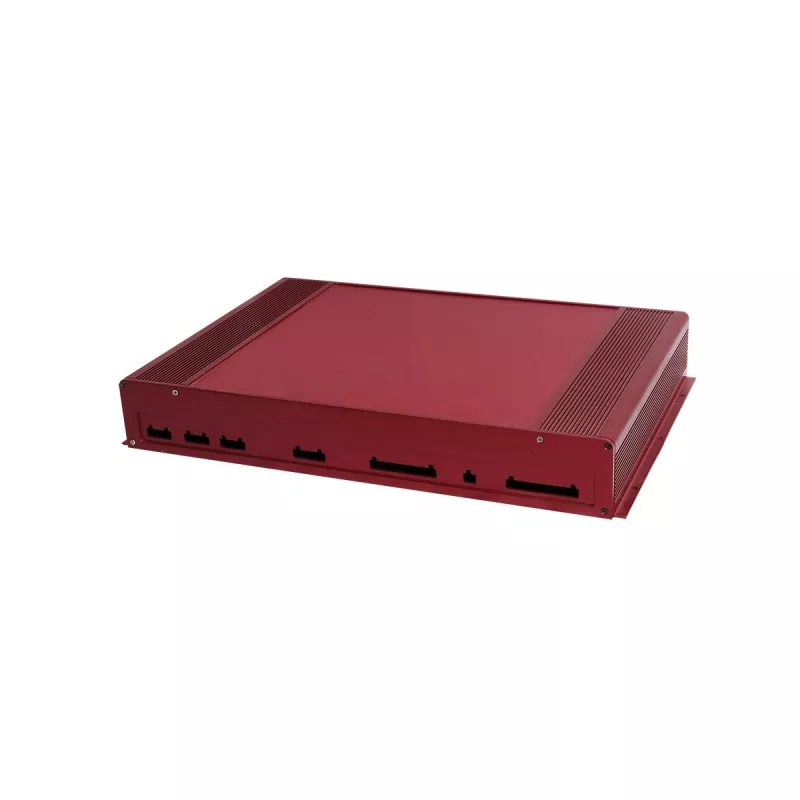

70-миллиметровое алюминиевое экструзионное шасси с промышленным управлением

70-миллиметровое алюминиевое экструзионное шасси промышленного управления имеет конструкцию из алюминиевого профиля. Внутри корпуса имеются слоты для плат печатной платы и монтажные пазы, которые можно использовать для размещения печатной платы, установки модуля управления и крепления внутренних деталей конструкции. Структура алюминиевого профиля также обладает определенной способностью рассеивать тепло, удовлетворяя структурную поддержку и основные потребности промышленного электронного оборудования в рассеивании тепла.

По сравнению с предыдущим низкопрофильным шасси высота 70 мм обеспечивает больше внутреннего вертикального пространства, что делает его более подходящим для промышленного оборудования управления, в котором необходимо интегрировать платы управления, электронные модули, интерфейсы, источники питания и структуры подключения.

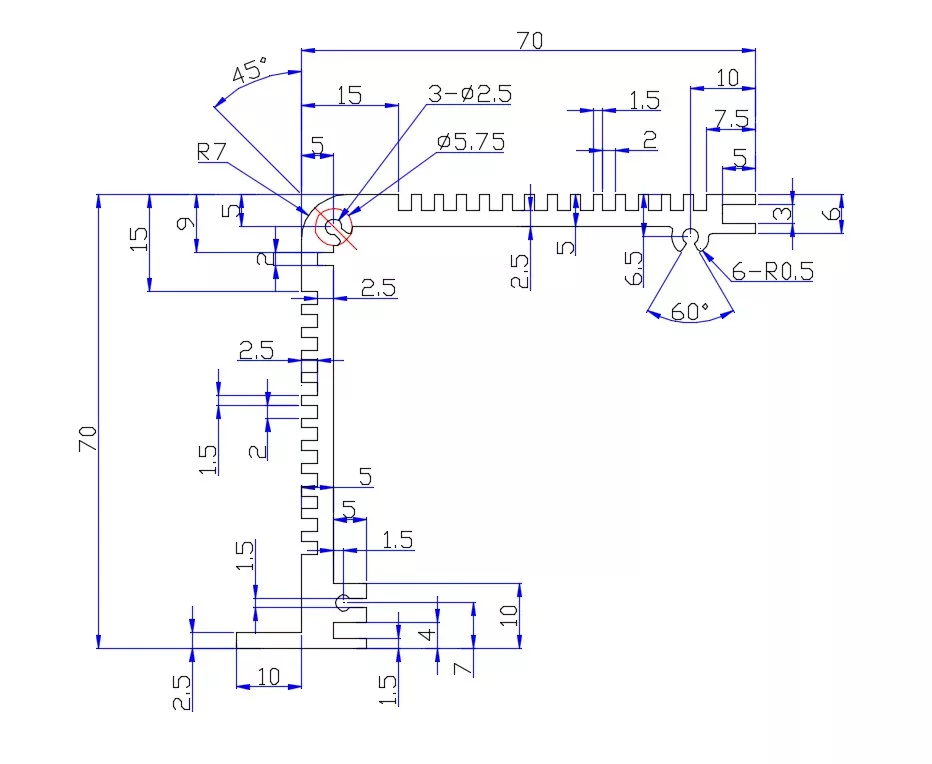

Структура продукта

Основные преимущества проектирования промышленных систем управления

1. Фиксированная высота 70 мм, обеспечивающая больше внутреннего пространства для компоновки.

По сравнению с низкопрофильным шасси из алюминиевого профиля высота 70 мм обеспечивает больше внутреннего вертикального пространства.

Для промышленного оборудования управления внутри обычно необходимо не только установить печатную плату, но также может потребоваться одновременное рассмотрение:

· Модули управления

· Интерфейсные модули

· Силовые компоненты

· Соединительные кабели

· Монтажные кронштейны

· Прочие электронные компоненты

Высота 70 мм может уменьшить ограничения по высоте шасси при внутренней структурной компоновке.

2. Настраиваемая длина и ширина, адаптирующаяся к различному оборудованию управления.

Хотя высота шасси фиксирована и составляет 70 мм, длину и ширину можно настроить в соответствии с фактическим оборудованием.

Длина и ширина шасси может быть определена в соответствии с:

· Размеры платы управления

· Разводка печатной платы

· Количество модулей

· Количество интерфейсов

· Схема электропитания

· Место для установки

Таким образом, промышленным модулям управления не требуется полностью адаптироваться к стандартному шасси фиксированной длины и ширины.

3. Слоты для печатных плат для размещения платы управления.

Внутренние слоты для плат печатной платы можно использовать для размещения плат управления и печатных плат.

Для продуктов промышленного управления стабильное положение монтажа печатной платы помогает поддерживать соответствие между внутренними электронными компонентами и внешними интерфейсами.

4. Внутренние монтажные канавки облегчают проектирование модульной конструкции.

Внутренние монтажные пазы можно использовать для установки:

· ПХБ

· Модули управления

· Электронные модули

· Кробки

· Крепежные компоненты

Высота 70 мм в сочетании с внутренней монтажной конструкцией обеспечивает более гибкое пространство для размещения нескольких электронных модулей.

5. Структура алюминиевого профиля обеспечивает структурную поддержку и путь рассеивания тепла.

Корпус из алюминиевого профиля может обеспечить стабильную структурную поддержку внутренних электронных компонентов.

При этом сам алюминий обладает хорошей теплопроводностью, а структура профиля может обеспечить определенный путь отвода тепла для электронных компонентов.

Для промышленного оборудования управления с особыми требованиями к тепловому расчету решение по рассеиванию тепла должно быть дополнительно определено в соответствии с мощностью компонента, внутренней компоновкой и фактическим тепловым расчетом.

6. Передняя и задняя панели подходят для интерфейса промышленного управления.

Для промышленного оборудования управления обычно требуется больше внешних интерфейсов и рабочих частей, поэтому передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии с реальным продуктом.

Обрабатываемый:

· Отверстия для интерфейса питания

· Дыры в интерфейсе связи

· Дыры в интерфейсе данных

· Индикаторные световые отверстия

· Отверстия для пуговиц

· Монтажные отверстия

·Другие отверстия специальной формы

Технические характеристики

Применимые поля

Эта модель ориентирована на промышленное управление и промышленное электронное оборудование, что отличает ее от предыдущего 56-мм приборного шасси.

1. Промышленные модули управления

Подходит для промышленного оборудования управления, которому необходимо интегрировать управляющие платы, электронные модули и интерфейсы в независимое шасси.

Высота 70 мм обеспечивает больше места для установки внутренних плат управления и других компонентов.

2. Блоки управления средствами автоматизации.

Подходит для независимых электронных модулей управления в оборудовании автоматизации.

Длину и ширину шасси можно настроить в соответствии с внутренним монтажным пространством оборудования и размерами платы управления.

3. Оборудование для сбора и обработки данных

Подходит для промышленного электронного оборудования, в котором необходимо одновременно интегрировать схемы сбора данных, модули обработки, интерфейсы связи и силовые компоненты.

4. Модули промышленной связи и интерфейса.

Подходит для промышленного электронного оборудования, требующего установки нескольких интерфейсов связи, разъемов или сигнальных интерфейсов.

Передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии с фактической компоновкой интерфейса.

5. Промышленное электронное оборудование управления.

Подходит для промышленного электронного оборудования, которому требуется независимое шасси из алюминиевого профиля для структурной защиты и монтажа внутренних компонентов.

Настраиваемые элементы

Возможность 3-осевой обработки с ЧПУ

Компания Boyuan Hardware в настоящее время в основном использует 3-осевую обработку с ЧПУ и может обрабатывать шасси и панели из алюминиевого профиля промышленного управления толщиной 70 мм по чертежам заказчика.

Обрабатываемый:

· Отверстия с ЧПУ

· Бурение

· Постукивание

· Монтажные отверстия

· Интерфейсные отверстия

· Панельные отверстия специальной формы

· Отверстия с зенковкой/зенковкой

· Логотип и маркировка

· Прочая механическая обработка конструкций

Конкретный объем обработки определяется в соответствии с чертежами заказчика и конструкцией изделия.

Подходящие клиенты

Это алюминиевое экструзионное шасси шириной 70 мм подходит для:

· Производители оборудования промышленной автоматизации

· Производители оборудования промышленного контроля

· Производители промышленного электронного оборудования

· Производители оборудования для сбора данных

· Производители оборудования промышленной связи

· Разработчики модулей управления

· Компании, производящие печатные платы и электронные модули

· Компании промышленного оборудования OEM/ODM

Он особенно подходит для продуктов промышленного управления, которые требуют большего внутреннего пространства, нескольких электронных модулей и индивидуальной компоновки интерфейса.

Проверка качества

В соответствии с требованиями к продукту могут быть выполнены следующие действия:

· Проверка внешнего вида профиля

· Проверка размеров длины

· Проверка размеров обработки на станке с ЧПУ

· Проверка положения отверстия

· Проверка резьбы

· Проверка размеров и внешнего вида панели

· Проверка внешнего вида обработки поверхности

· Проверка сборки

· Проверка внешнего вида готовой продукции

Для изделий с явными требованиями к допускам на размеры контроль может проводиться по чертежам и техническим требованиям заказчика.

Семинар-шоу

Часто задаваемые вопросы

Вопрос 1. Фиксирована ли высота шасси промышленного управления?

Да. Высота этой модели фиксирована и составляет 70 мм, а длину и ширину можно настроить.

В2. Почему диаметр 70 мм подходит для промышленного оборудования управления?

Высота 70 мм обеспечивает больше внутреннего вертикального пространства для печатных плат, модулей управления, силовых компонентов, разъемов и других внутренних конструкций по сравнению с низкопрофильным шасси.

Вопрос 3. Можно ли настроить длину и ширину?

Да. Длину и ширину можно настроить в соответствии с платой управления, внутренними компонентами, расположением интерфейса и требованиями к установке.

Вопрос 4. Имеет ли 70-миллиметровое алюминиевое экструзионное шасси Industrial Control слот для печатной платы?

Да. Алюминиевая профильная конструкция включает в себя внутренний слот для печатной платы для позиционирования и установки печатной платы.

Вопрос 5. Можно ли установить несколько внутренних модулей?

Да. Внутренние монтажные слоты можно использовать для печатных плат, модулей управления, кронштейнов и других компонентов конструкции.

Вопрос 6. Можно ли настроить переднюю и заднюю панели?

Да. Панели могут быть обработаны на станке с ЧПУ в соответствии с требованиями к питанию, связи, интерфейсу данных, индикаторам и монтажу.

Вопрос 7. Обеспечивает ли корпус отвод тепла?

Алюминиевая экструзионная конструкция обеспечивает путь отвода тепла. Для конкретных тепловых требований конструкция должна определяться в зависимости от мощности компонентов и внутренней компоновки.

Вопрос 8. Какие возможности обработки с ЧПУ вы предоставляете?

Boyuan в основном занимается 3-осевой обработкой с ЧПУ алюминиевых шасси промышленных систем управления и сопутствующих компонентов.
