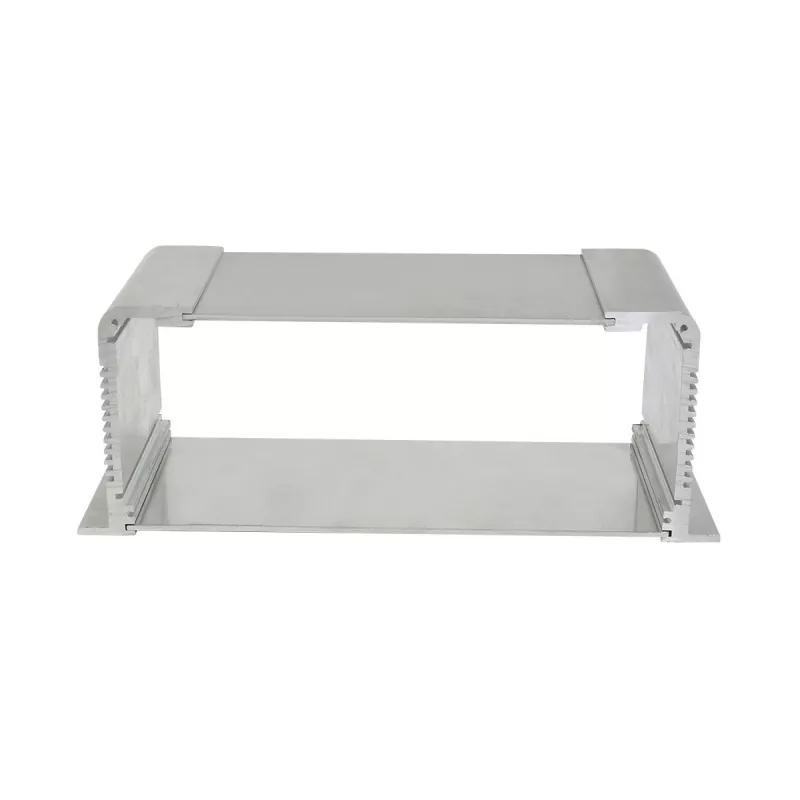

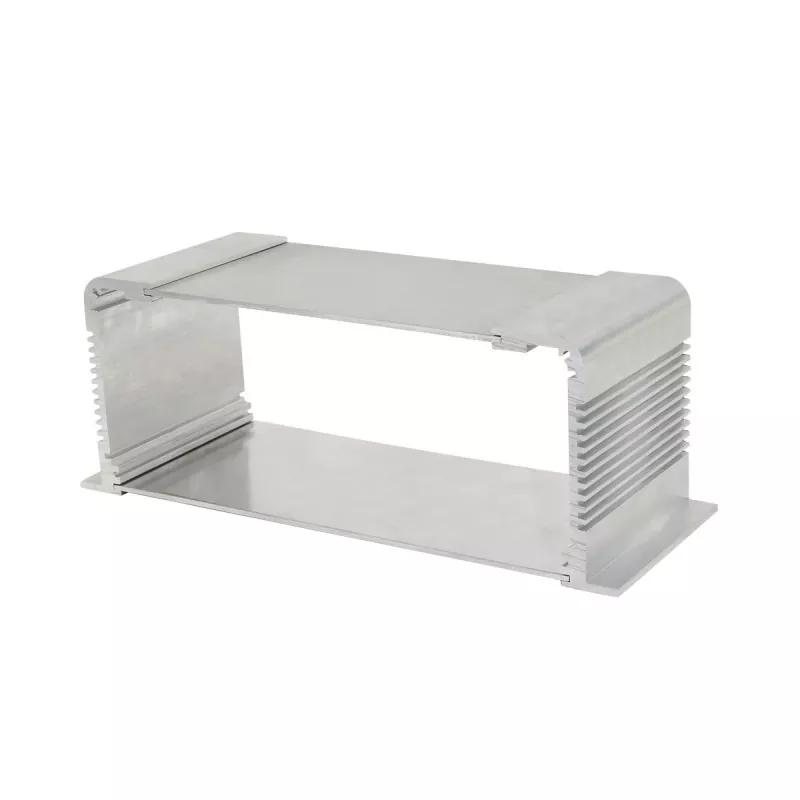

Корпус промышленной электроники из экструдированного алюминия толщиной 73,5 мм

Шасси промышленной электроники из экструдированного алюминия толщиной 73,5 мм имеет конструкцию из алюминиевого профиля. Высота шасси фиксирована и составляет 73,5 мм, а длину и ширину можно настроить в соответствии с внутренним пространством оборудования, размерами печатной платы и требованиями к монтажу. Передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии с интерфейсами оборудования и эксплуатационными требованиями, с интерфейсными отверстиями, монтажными отверстиями, резьбовыми отверстиями и другими конструкциями, чтобы шасси могло соответствовать конкретному электронному оборудованию.

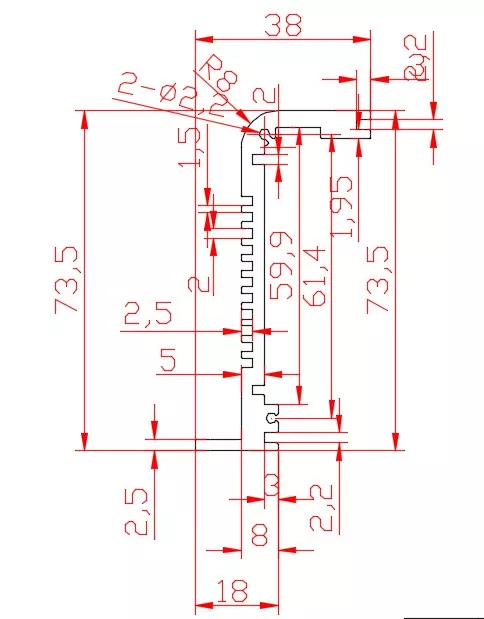

Структура продукта

Основные преимущества

1. Фиксированная высота 73,5 мм, подходит для более сложных внутренних конструкций.

По сравнению с низкопрофильными шасси, такими как 30 мм и 35 мм, высота 73,5 мм обеспечивает больше места для вертикального монтажа и позволяет разместить больше внутренних электронных компонентов.

Он особенно подходит для промышленного электронного оборудования, в котором необходимо одновременно установить печатные платы, электрические компоненты, разъемы и внутреннюю проводку.

2. Длина и ширина настраивается в соответствии с требованиями.

Высота изделия фиксирована и составляет 73,5 мм, но длина и ширина могут быть спроектированы в соответствии с размерами оборудования заказчика.

Соответствующую длину и ширину шасси можно определить в соответствии с:

· Размеры печатной платы

· Внутренняя компоновка компонентов

· Позиции интерфейса

· Место для установки

· Габаритные размеры оборудования

3. Встроенные слоты для печатных плат.

Слоты для плат печатной платы могут быть расположены внутри корпуса для обеспечения позиционирования и поддержки печатных плат, что позволяет более устойчиво монтировать печатную плату внутри корпуса.

Эта структура особенно удобна для промышленного электронного оборудования, содержащего несколько печатных плат или требующего фиксированного расположения печатных плат.

4. Внутренние монтажные канавки для удобного размещения компонентов.

Внутренние монтажные пазы могут быть спроектированы в соответствии с внутренней конструкцией оборудования и использоваться для установки или фиксации различных электронных компонентов.

По сравнению с простым шасси полого типа эта структура больше подходит для электронного оборудования, требующего внутренней модульной компоновки.

5. Структура алюминиевого профиля уравновешивает структурную поддержку и рассеивание тепла.

Алюминиевый профиль обладает хорошей структурной прочностью и теплопроводностью и может служить структурной опорой для электронного оборудования, одновременно способствуя внутренней теплопроводности.

Для промышленного электронного оборудования, которое должно работать в течение длительного времени, можно спроектировать соответствующие конструкции рассеивания тепла в сочетании с компоновкой внутренних компонентов.

6. Передняя и задняя панели могут быть обработаны на станке с ЧПУ.

В зависимости от интерфейсов оборудования и требований к эксплуатации передняя и задняя панели могут быть обработаны на станке с ЧПУ, в том числе:

· Интерфейсные отверстия

· Монтажные отверстия

· Резьбовые отверстия

· Отверстия для пуговиц

· Индикаторные световые отверстия

· Демонстрационная площадь

· Другие нестандартные отверстия

Это позволяет шасси соответствовать схеме интерфейса реального электронного оборудования.

Технические характеристики

Почему стоит выбрать высоту 73,5 мм?

73,5 мм — это не просто увеличение высоты шасси, а больше подходит для промышленного электронного оборудования с более сложной внутренней структурой.

По сравнению с шасси из алюминиевого профиля меньшей высоты, шасси для промышленной электроники из экструдированного алюминия толщиной 73,5 мм может обеспечить более просторное внутреннее вертикальное пространство без изменения структурной формы шасси из алюминиевого профиля, предлагая больше места для следующих конструкций:

· Комбинированный монтаж нескольких печатных плат

· Одновременный монтаж печатных плат и других электронных модулей

· Больше разъемов и интерфейсов

· Внутренняя прокладка кабеля

· Пространственное расположение электронных компонентов

· Внутренние монтажные кронштейны

· Электронные компоненты, требующие определенного пространства для отвода тепла

Следовательно, это шасси толщиной 73,5 мм больше подходит для промышленного электронного оборудования с более функциональными модулями и более сложной внутренней структурой.

Применимые поля

По сравнению с 70-мм промышленным шасси управления, это 73,5-мм изделие не ограничивается самим «промышленным управлением», а больше подходит в качестве платформы шасси общего назначения для промышленного электронного оборудования.

1. Промышленное электронное оборудование управления.

Подходит для промышленного электронного оборудования, содержащего платы управления, интерфейсные модули и множество электронных компонентов.

Внутренняя высота 73,5 мм обеспечивает больше места для установки плат управления и других компонентов.

2. Промышленное оборудование для сбора и обработки данных

Подходит для сбора данных, обработки сигналов, передачи данных и аналогичного оборудования.

Для оборудования, в котором необходимо устанавливать печатные платы, интерфейсные модули и внутренние соединительные конструкции, длину и ширину шасси можно настроить в соответствии с размерами печатной платы.

3. Промышленное коммуникационное оборудование

Подходит для промышленной связи, преобразования интерфейсов и электронного оборудования управления связью.

Передняя и задняя панели могут быть изготовлены по индивидуальному заказу в соответствии с расположением RJ45, последовательных портов, интерфейсов связи и других разъемов.

4. Электронные модули средств автоматизации

Может служить независимым электронным модулем управления или шасси функционального модуля в оборудовании автоматизации.

Внутренние слоты для карт и монтажные пазы позволяют размещать различные электронные компоненты в соответствии со структурой оборудования.

5. Обработка сигналов и электронные модули

Подходит для оборудования обработки сигналов, в котором необходимо установить внутри несколько электронных модулей, печатных плат и разъемов.

По сравнению с шасси малой высоты, высота 73,5 мм обеспечивает больше внутреннего пространства, что позволяет создавать более сложные комбинации модулей.

6. Промышленное электронное приборное оборудование

Для оборудования, которому необходимо интегрировать печатные платы, интерфейсы и внутренние электронные компоненты в независимое шасси, интеграция устройств может быть достигнута за счет нестандартной длины и ширины и отверстий в панелях.

Настраиваемые элементы

Возможность 3-осевой обработки с ЧПУ

Boyuan Hardware в настоящее время использует 3-осевую обработку с ЧПУ и может выполнять соответствующую точную обработку алюминиевых профилей и панелей.

По чертежам изделия можно выполнить следующее:

· Отверстия с ЧПУ

· Обработка монтажных отверстий

· Обработка резьбовых отверстий

· Потайные отверстия

· Отверстия с цековкой

· Обработка области сопряжения

· Обработка отверстий для пуговиц

· Индикатор обработки отверстий световой индикатор

· Обработка выставочной площади

· Обработка логотипа и маркировки

· Прочая обработка конструкций панелей

Для промышленного электронного оборудования, требующего нескольких интерфейсов или сложной компоновки панелей, обработка может выполняться в соответствии с реальными чертежами.

Производственный процесс

Чертежи продукта → Подтвердить фиксированную высоту 73,5 мм → Подтвердить длину/ширину → Подтвердить печатную плату и внутреннюю структуру → Обработка алюминиевого профиля → Резка фиксированной длины → 3-осевая обработка с ЧПУ → Обработка передней и задней панели → Обработка поверхности → Проверка размеров и внешнего вида → Сборка → Проверка готовой продукции → Упаковка

Перед официальным производством по чертежам заказчика можно подтвердить следующее:

· Внешние размеры шасси

· Размеры печатной платы

· Расположение слотов для карт

· Внутренние монтажные позиции

· Интерфейсы на передней и задней панели

· Способ крепления

· Структура рассеивания тепла

· Обработка поверхности и цвет

Это уменьшает проблемы структурного несоответствия во время последующей сборки.

Проверка качества

В ходе производства продукции в соответствии с фактическими потребностями могут быть выполнены следующие операции:

· Проверка внешнего вида

· Проверка длины, ширины и высоты

· Проверка размеров обработки на станке с ЧПУ

· Проверка положения отверстия

· Проверка резьбы

· Проверка сборки панелей

· Проверка обработки поверхности

· Проверка сборки готовой продукции

Основное внимание уделяется проверке размеров шасси, конструкции монтажа печатной платы, положения интерфейсов и посадки сборки.

Семинар-шоу

Часто задаваемые вопросы

Вопрос 1: Является ли 73,5 мм фиксированной высотой шасси?

Да. Высота этой серии фиксирована и составляет 73,5 мм, а длину и ширину можно настроить в соответствии с требованиями оборудования.

В2: Можно ли настроить длину и ширину?

Да. Длину и ширину можно настроить в соответствии с размерами печатной платы, внутренними электронными компонентами и общими размерами оборудования.

В3: Есть ли в корпусе внутренние слоты для карт PCB?

Да. В конструкции изделия предусмотрены слоты для плат печатной платы, которые можно подобрать в соответствии с фактическими размерами печатной платы и методами монтажа.

В4: Можно ли установить внутри несколько электронных модулей?

Да. Внутреннее пространство шириной 73,5 мм относительно достаточно и подходит для оборудования, требующего установки нескольких печатных плат, электронных модулей, разъемов и внутренних кабелей.

В5: Можно ли обрабатывать интерфейсы на передней и задней панелях?

Да. На передней и задней панелях можно обрабатывать интерфейсные отверстия, монтажные отверстия, резьбовые отверстия, отверстия для пуговиц, отверстия для индикаторных ламп и другие конструкции с помощью 3-осевого ЧПУ.

Вопрос 6: Может ли корпус промышленной электроники из экструдированного алюминия толщиной 73,5 мм быть изготовлен в разных цветах?

Да. Цвет алюминиевых деталей может быть настроен в соответствии с требованиями продукта, а конкретное решение по обработке поверхности может быть подтверждено в соответствии с требованиями проекта.

В7: сколько осей у вашего ЧПУ?

В настоящее время в основном используется 3-осевая обработка с ЧПУ.

В8: Можно ли настроить шасси в соответствии с моими чертежами печатной платы?

Длина, ширина корпуса, слоты для карт и монтажные конструкции могут быть подтверждены в соответствии с чертежами продукта, размерами печатной платы и внутренними требованиями к монтажу, предоставленными заказчиком.
