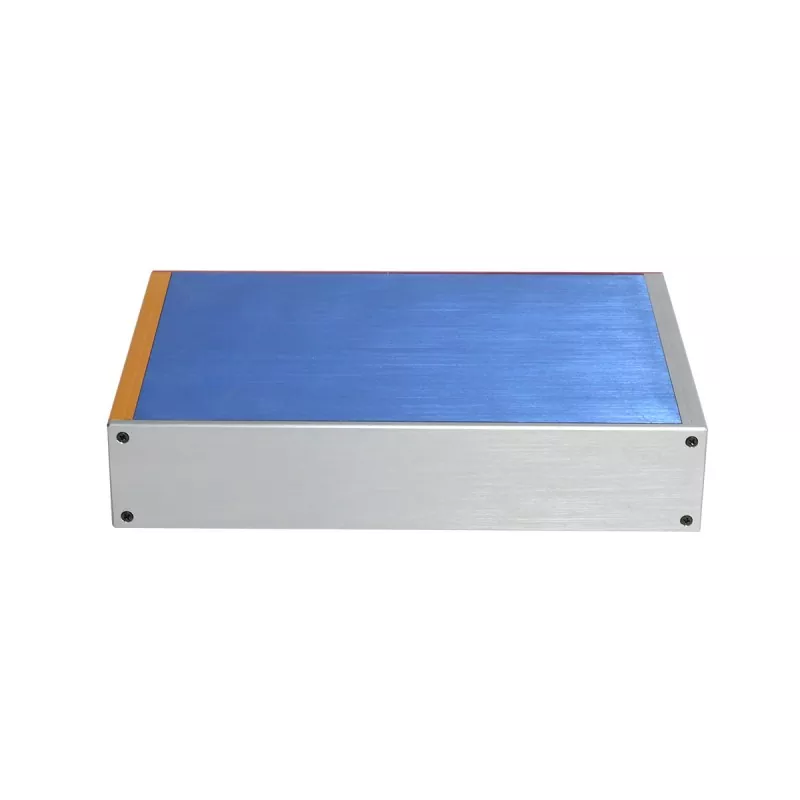

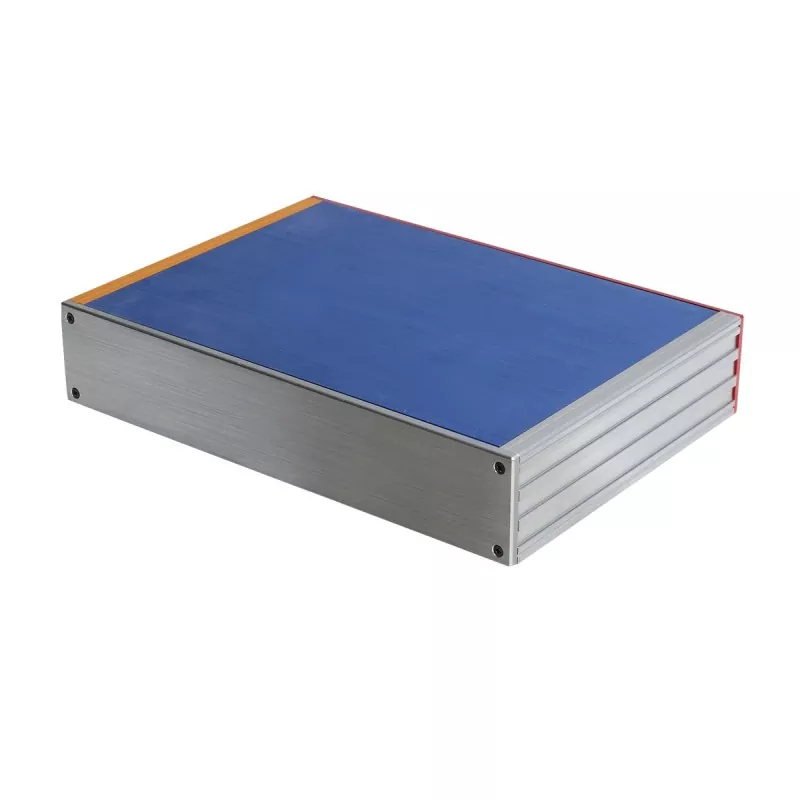

Алюминиевый приборный корпус 56 мм для измерительного оборудования

Это алюминиевое экструзионное шасси шириной 56 мм с фиксированной высотой имеет конструкцию из алюминиевого профиля. Высота фиксирована на уровне 56 мм, а длина и ширина могут быть настроены в соответствии с размерами печатной платы, расположением внутренних компонентов и общими размерами прибора. Высота 56 мм обеспечивает больше места для установки внутренних электронных компонентов, чем низкопрофильное шасси, что делает алюминиевый приборный корпус для измерительного оборудования высотой 56 мм подходящим для измерительного оборудования, в котором необходимо интегрировать печатные платы, электронные модули, интерфейсы, источники питания и внутренние монтажные конструкции.

Структура продукта

Структурная логика

Фиксированная высота 56 мм → настройка длины и ширины → слоты для печатных плат → внутренние монтажные канавки → структура рассеивания тепла → обработка на станке с ЧПУ передней и задней панели → общая сборка

Преимущества дизайна

1. Фиксированная высота 56 мм, подходит для внутренней компоновки инструментального оборудования.

По сравнению с низкопрофильным шасси высота 56 мм обеспечивает больше места по вертикали и позволяет разместить больше типов электронных компонентов.

Для приборного оборудования, в котором необходимо одновременно устанавливать печатные платы, электронные модули, интерфейсы и внутренние опорные конструкции, это может уменьшить ограничения по высоте шасси при внутренней компоновке.

2. Настраиваемая длина и ширина, адаптирующаяся к инструментам разных размеров.

Хотя высота продукта фиксирована и составляет 56 мм, длину и ширину можно настроить в соответствии с конкретным оборудованием.

Окончательную длину и ширину шасси можно определить по следующим параметрам:

· Размеры печатной платы

· Количество внутренних модулей

· Макет интерфейса

· Силовые модули

· Габаритные размеры прибора

· Внутреннее монтажное пространство

Поэтому он подходит для электронных приборов и измерительного оборудования разных размеров.

3. Слоты для плат печатной платы для удобного позиционирования печатной платы.

Внутри корпуса имеются слоты для плат, которые можно использовать для позиционирования и монтажа печатных плат.

В приборных изделиях внутренняя плата обычно должна поддерживать относительно стабильное положение с интерфейсами, схемами управления и другими модулями, а слоты для карт могут помочь добиться структурного позиционирования.

4. Внутренние монтажные пазы облегчают модульную компоновку.

Внутренние монтажные пазы можно использовать для установки:

· Электронные модули

· ПХБ

· Кробки

· Крепежные компоненты

· Прочие внутренние конструктивные детали

Высота 56 мм в сочетании с монтажными пазами обеспечивает более гибкое пространство для размещения внутренних компонентов.

5. Структура алюминиевого профиля обеспечивает стабильную поддержку и путь рассеивания тепла.

Алюминиевый профиль в качестве основного корпуса шасси может обеспечить структурную защиту и монтажную основу для внутренних электронных компонентов.

В то же время алюминий обладает хорошей теплопроводностью, а в сочетании с профильной конструкцией алюминиевый корпус для измерительного оборудования толщиной 56 мм может обеспечить определенный путь отвода тепла от оборудования.

Для конкретных требований к тепловому расчету необходимо дальнейшее определение в зависимости от мощности электронных компонентов и внутренней компоновки.

6. Передняя и задняя панели подходят для расположения интерфейса прибора.

Приборному оборудованию обычно требуется несколько внешних интерфейсов, поэтому передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии с фактическими функциями.

Обрабатываемый:

· Силовые интерфейсы

· USB-интерфейсы

· Коммуникационные интерфейсы

· Интерфейсы данных

· Индикаторные световые отверстия

· Отверстия для пуговиц

· Монтажные отверстия

·Другие отверстия специальной формы

Технические характеристики

Почему стоит выбрать высоту 56 мм?

Высота 56 мм больше подходит для электронного оборудования с относительно сложной внутренней структурой.

При интерьере оборудования необходимо учитывать одновременно:

Печатная плата + компоненты + интерфейсы + блок питания + монтажные конструкции + соединительные кабели

низкопрофильное шасси может ограничивать внутреннюю компоновку.

Фиксированная высота 56 мм может обеспечить больше внутреннего пространства, одновременно контролируя общие размеры оборудования за счет индивидуальной длины и ширины.

Для приборной продукции такая структура может обеспечить баланс между внутренним пространством, размерами оборудования и структурной защитой.

Применимые поля

В этой модели рекомендуется сосредоточиться на приборах, тестировании, измерениях и электронном оборудовании.

1. Электронные измерительные приборы

Подходит для измерительного оборудования, требующего установки печатных плат, интерфейсов данных и внутренних электронных модулей.

Передняя и задняя панели могут быть обработаны в соответствии с тестовыми интерфейсами, интерфейсами питания, световыми индикаторами и другими требованиями.

2. Испытательное оборудование

Подходит для некоторых тестовых модулей и электронного испытательного оборудования, требующего независимой конструкции шасси.

Высота 56 мм обеспечивает относительно достаточно места для установки внутренних схем и модулей.

3. Инструменты сбора данных

Для оборудования, в котором необходимо интегрировать схемы сбора данных, интерфейсы связи и модули питания, длину и ширину шасси можно настроить в соответствии с размерами печатной платы.

4. Оборудование для обработки и преобразования сигналов.

Подходит для электронного оборудования, требующего установки печатных плат, сигнальных интерфейсов и модулей внутренней обработки.

Внутренние слоты для карт можно использовать для позиционирования печатной платы, а монтажные пазы позволяют фиксировать другие внутренние детали конструкции.

5. Настольное инструментальное оборудование

Для небольших электронных приборов, которые необходимо размещать в лабораториях, на рабочих местах или столах с оборудованием, высота 56 мм может обеспечить относительно достаточное внутреннее монтажное пространство, сохраняя при этом общую компактность конструкции.

В выпусках официального веб-сайта рекомендуется использовать направления применения, такие как «приборы, тестирование, сбор данных, обработка сигналов», а не конкретные области, такие как «медицинские инструменты» или «военные инструменты», которые требуют дополнительной отраслевой квалификации или проверки.

Настраиваемые элементы

Производственный процесс

Клиент предоставляет чертежи продукта или требования к размерам

↓

Подтвердите фиксированную высоту 56 мм.

↓

Подтвердите длину, ширину и внутреннюю планировку

↓

Подтвердите печатную плату, интерфейсы и внутренние компоненты.

↓

Обработка алюминиевого профиля

↓

Длина резки

↓

3-осевая обработка с ЧПУ

↓

Обработка передней и задней панели

↓

Обработка поверхности

↓

Проверка размеров и внешнего вида

↓

Сборка шасси

↓

Проверка готовой продукции

↓

Семинар-шоу

Упаковка и доставка

Проверка качества

В соответствии с требованиями к продукту могут быть выполнены следующие действия:

· Проверка внешнего вида профиля

· Проверка размеров длины

· Проверка размеров обработки на станке с ЧПУ

· Проверка положения отверстия

· Проверка резьбы

· Проверка размеров и внешнего вида панели

· Проверка внешнего вида обработки поверхности

· Проверка сборки

· Проверка внешнего вида готовой продукции

Для изделий с явными требованиями к допускам на размеры контроль может проводиться по чертежам и техническим требованиям заказчика.

Часто задаваемые вопросы

Вопрос 1. Фиксирована ли высота шасси этого прибора?

Да. Высота этой модели фиксирована и составляет 56 мм, а длину и ширину можно настроить.

В2. Можно ли настроить шасси для разных инструментов?

Да. Длину и ширину можно настроить в соответствии с размерами печатной платы, внутренними компонентами, расположением интерфейса и общим размером оборудования.

Вопрос 3. Есть ли в корпусе внутренний слот для печатной платы?

Да. Алюминиевая профильная конструкция включает в себя внутренний слот для печатной платы для позиционирования и установки печатной платы.

Вопрос 4. Можно ли устанавливать внутренние модули внутри корпуса?

Да. Внутренние монтажные пазы можно использовать для установки печатных плат, электронных модулей, кронштейнов и других компонентов конструкции.

Вопрос 5. Можно ли настроить переднюю и заднюю панели?

Да. Панели могут быть обработаны на станке с ЧПУ в соответствии с необходимыми интерфейсами, кнопками, индикаторами, монтажными отверстиями и другими отверстиями.

Вопрос 6. Обеспечивает ли алюминиевый корпус рассеивание тепла?

Алюминиевая экструзионная конструкция обеспечивает путь отвода тепла. В случае особых тепловых требований конструкция должна оцениваться с учетом мощности компонентов и внутренней компоновки.

Вопрос 7. Можно ли настроить цвет корпуса?

Да. Отделка поверхности и цвет могут быть настроены в соответствии с требованиями продукта.

Вопрос 8. Какие возможности обработки с ЧПУ вы предоставляете?

Boyuan в основном занимается 3-осевой обработкой с ЧПУ алюминиевых корпусов инструментов и сопутствующих компонентов.
