Встроенный алюминиевый корпус управления толщиной 42,5 мм для промышленного применения

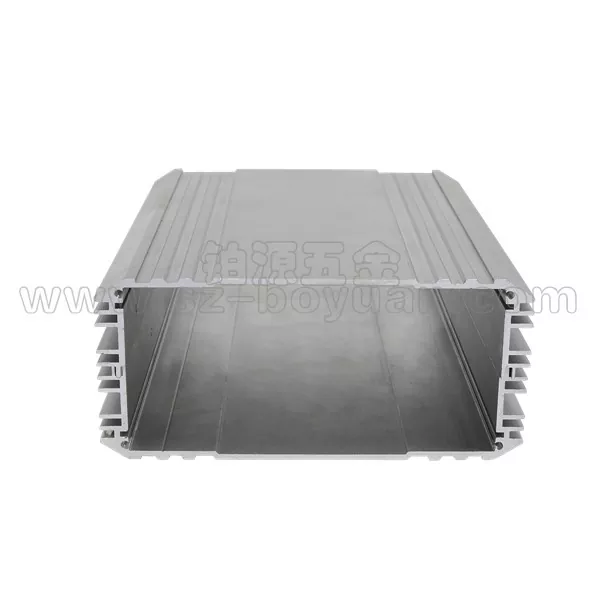

Встроенное алюминиевое промышленное шасси толщиной 42,5 мм имеет конструкцию из алюминиевого профиля. Высота фиксирована на уровне 42,5 мм, а длину и ширину можно настроить в соответствии со структурой оборудования, размерами печатной платы и пространством для установки.

Внутри корпуса имеются слоты для плат печатной платы и монтажные пазы, которые используются для размещения печатных плат, а также для установки внутренних электронных модулей, кронштейнов и других деталей конструкции. Конструкция алюминиевого профиля также обладает определенной способностью рассеивать тепло, что подходит для электронного оборудования, требующего структурной поддержки и основного рассеивания тепла.

Высота 42,5 мм сохраняет относительно компактный профиль, обеспечивая при этом больше места для печатных плат, электронных компонентов, интерфейсов и внутренних монтажных конструкций, чем низкопрофильное шасси, что делает его подходящим для приложений, которые необходимо встроить в другое оборудование или в ограниченном монтажном пространстве, но не могут использовать слишком низкую конструкцию шасси.

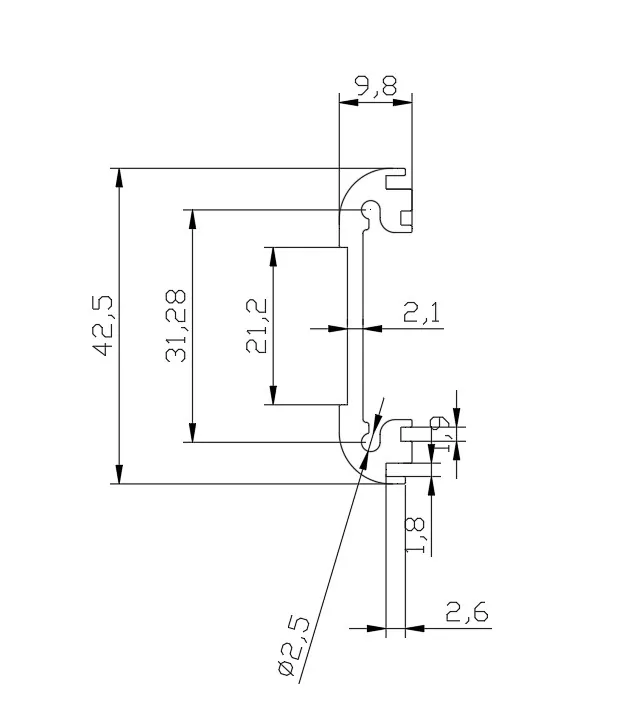

Структура продукта

Основные преимущества

1. Фиксированная высота 42,5 мм, подходит для установки встроенного оборудования.

По сравнению с ультратонким корпусом высота 42,5 мм обеспечивает больше внутреннего пространства, сохраняя при этом относительно компактный общий размер.

Для электронных модулей, которые необходимо установить в:

• Шкафы управления
• Внутреннее оборудование
• Стойки или места для установки оборудования
• Нестандартные конструкции оборудования
• Внутри других электронных устройств

Длина и ширина шасси могут быть определены в соответствии с фактическим пространством для установки.

2. Настраиваемая длина и ширина для простоты подбора места для установки.

Высота встроенного алюминиевого промышленного шасси управления высотой 42,5 мм фиксирована и составляет 42,5 мм, а длину и ширину можно регулировать в соответствии со структурой оборудования.

Длина и ширина шасси может быть определена в соответствии с:

• Положение установки
• Размеры печатной платы
• Компоновка компонентов
• Позиции интерфейса
• Внутренние модули
• Габаритные размеры оборудования

Такая структура особенно подходит для встраиваемых электронных модулей нестандартных размеров.

3. Внутренние слоты для плат печатной платы для удобного позиционирования печатной платы.

Внутри корпуса имеются слоты для плат печатной платы, которые можно расположить и установить в соответствии со структурой печатной платы.

Для оборудования, в котором печатная плата должна быть интегрирована в корпус, слоты для карт могут сократить использование дополнительных опорных деталей и помочь сохранить стабильное монтажное положение печатной платы.

4. Внутренние монтажные канавки поддерживают внутреннюю структурную компоновку.

Помимо слотов для плат печатной платы, внутри корпуса также имеются монтажные пазы, которые можно использовать для крепления внутренних модулей, кронштейнов и других деталей конструкции.

Для оборудования, в котором необходимо объединить несколько электронных компонентов в ограниченном пространстве, внутренняя компоновка может быть выполнена в соответствии с фактической структурой.

5. Структура алюминиевого профиля уравновешивает структурную поддержку и рассеивание тепла.

Алюминиевый профиль в качестве основной части шасси может обеспечить стабильную структурную поддержку.

В то же время алюминий сам по себе обладает хорошей теплопроводностью и в сочетании со структурой профиля может помочь электронному оборудованию рассеивать тепло.

Для продуктов с особыми требованиями к более высокому рассеиванию тепла необходимо определить соответствующие решения в соответствии с потребляемой мощностью, компоновкой и фактической тепловой конструкцией электронных компонентов.

6. Передняя и задняя панели поддерживают обработку интерфейса устройства.

Передняя и задняя панели могут быть обработаны на станке с ЧПУ в соответствии со специальным оборудованием, например:

• Силовые интерфейсы
• USB-интерфейсы
• Интерфейсы связи
• Индикаторные лампы
• Кнопки
• Монтажные отверстия
• Другие интерфейсы специальной формы

Таким образом, шасси может быть адаптировано к схеме интерфейса конечного электронного оборудования.

Технические характеристики

Применимые поля

В этой модели рекомендуется выделить «встроенную установку», что отличает ее от предыдущей компактной модели 35 мм.

1. Встроенные модули управления

Подходит для небольших модулей управления, установленных внутри средств автоматизации, шкафов управления или другого оборудования.

Высота 42,5 мм может обеспечить относительно достаточно места для установки плат управления и внутренних компонентов, а нестандартная длина и ширина помогают корпусу соответствовать конкретному положению установки.

2. Модули сбора данных

Для оборудования, требующего установки схем сбора данных, интерфейсов и модулей обработки данных, печатную плату можно закрепить через внутренние слоты для плат печатной платы, а размеры шасси настроить в соответствии с пространством для установки оборудования.

3. Внутренние электронные модули промышленного оборудования.

Подходит для электронных модулей, которые необходимо интегрировать в крупногабаритное оборудование, например модули управления, интерфейса или обработки сигналов.

Длину и ширину шасси можно настроить в соответствии с внутренним пространством оборудования, что позволяет уменьшить ненужные внешние размеры.

4. Встроенное коммуникационное оборудование

Подходит для модулей связи или интерфейса, которые необходимо установить внутри другого оборудования.

Передняя и задняя панели могут быть обработаны в соответствии с интерфейсом связи, интерфейсом питания и другими требованиями.

5. Электронные модули для средств автоматизации.

Для независимых электронных модулей в оборудовании автоматизации шасси из алюминиевого профиля может обеспечить независимую структурную защиту, а нестандартная длина и ширина адаптируются к положению внутренней установки оборудования.

Настраиваемые элементы

Возможность 3-осевой обработки с ЧПУ

Компания Boyuan Hardware в настоящее время в основном использует 3-осевую обработку с ЧПУ и может выполнять последующую обработку шасси и панелей из алюминиевого профиля толщиной 42,5 мм в соответствии с чертежами изделия.

Содержание обработки может включать в себя:

• Отверстия с ЧПУ
• Бурение
• Постукивание
• Обработка монтажных отверстий
• Обработка интерфейсных отверстий
• Панельные отверстия специальной формы
• Отверстия с цековкой/зенковкой
• Обработка логотипа и маркировки
• Другая структурная обработка

Конкретный объем механической обработки определяется в соответствии с чертежами изделия и структурными требованиями.

Производственный процесс

Клиент предоставляет чертежи продукта или требования к размерам

↓

Подтвердите фиксированную высоту 42,5 мм.

↓

Подтвердите длину, ширину и встроенное место для установки.

↓

Подтвердите расположение печатной платы и внутренних компонентов.

↓

Обработка алюминиевого профиля

↓

Длина резки

↓

3-осевая обработка с ЧПУ

↓

Обработка передней и задней панели

↓

Обработка поверхности

↓

Проверка размеров и внешнего вида

↓

Сборка шасси

↓

Проверка готовой продукции

↓

Упаковка и доставка

О Боюане

Более 20 лет опыта производства алюминиевой продукции

Boyuan Hardware занимается производством алюминиевых изделий и сопутствующей механической обработки более 20 лет, включая шасси из алюминиевого профиля, алюминиевые корпуса и детали, обработанные на станках с ЧПУ.

Прибл. Производственная площадка площадью 10 000 кв.м.

Производственная площадь завода составляет около 10 000 квадратных метров, на ней можно производить обработку алюминиевых изделий, обработку на станках с ЧПУ, сверление, нарезание резьбы, обработку поверхности, сборку и проверку.

Прибл. 300 комплектов существующих форм

Имеется около 300 комплектов существующих форм для производства изделий из алюминиевого профиля различной спецификации.

3-осевая обработка с ЧПУ

В настоящее время 3-осевой ЧПУ в основном используется для механической обработки алюминиевых изделий и шасси, выполнения сверления, нарезания резьбы, открытия и других процессов по чертежам заказчика.

Семинар-шоу

Часто задаваемые вопросы

Вопрос 1. Высота этого шасси фиксирована?

Да. Высота этой модели фиксирована и составляет 42,5 мм, а длину и ширину можно настроить.

В2. Почему это шасси подходит для встраиваемой установки?

Фиксированная высота 42,5 мм обеспечивает относительно компактный профиль, оставляя при этом больше внутреннего пространства для установки печатной платы, компонентов и монтажных конструкций. Длину и ширину также можно отрегулировать в соответствии с имеющимся пространством для установки.

Вопрос 3. Можно ли настроить шасси в соответствии с моей печатной платой?

Да. Длину и ширину можно настроить в соответствии с размерами печатной платы, расположением компонентов и требованиями к установке.

Вопрос 4. Есть ли в корпусе внутренний слот для печатной платы?

Да. Алюминиевая профильная конструкция включает в себя внутренний слот для печатной платы для позиционирования и установки печатной платы.

Вопрос 5. Могут ли внутренние монтажные конструкции быть изготовлены по индивидуальному заказу?

Да. Внутренние монтажные канавки и соответствующая обработка могут быть спроектированы в соответствии со структурой продукта.

Вопрос 6. Можно ли обработать переднюю и заднюю панели?

Да. Панели могут быть обработаны на станке с ЧПУ для интерфейсов, монтажных отверстий, индикаторов, кнопок и других необходимых отверстий.

Вопрос 7. Можно ли использовать шасси для компонентов, выделяющих тепло?

Алюминиевая экструзионная конструкция обеспечивает путь отвода тепла. Для продуктов с особыми тепловыми требованиями фактическое рассеивание тепла должно определяться в зависимости от мощности и компоновки компонентов.

Вопрос 8. Какие возможности обработки с ЧПУ вы предоставляете?

Boyuan в основном занимается 3-осевой обработкой с ЧПУ алюминиевых шасси и сопутствующих компонентов.
