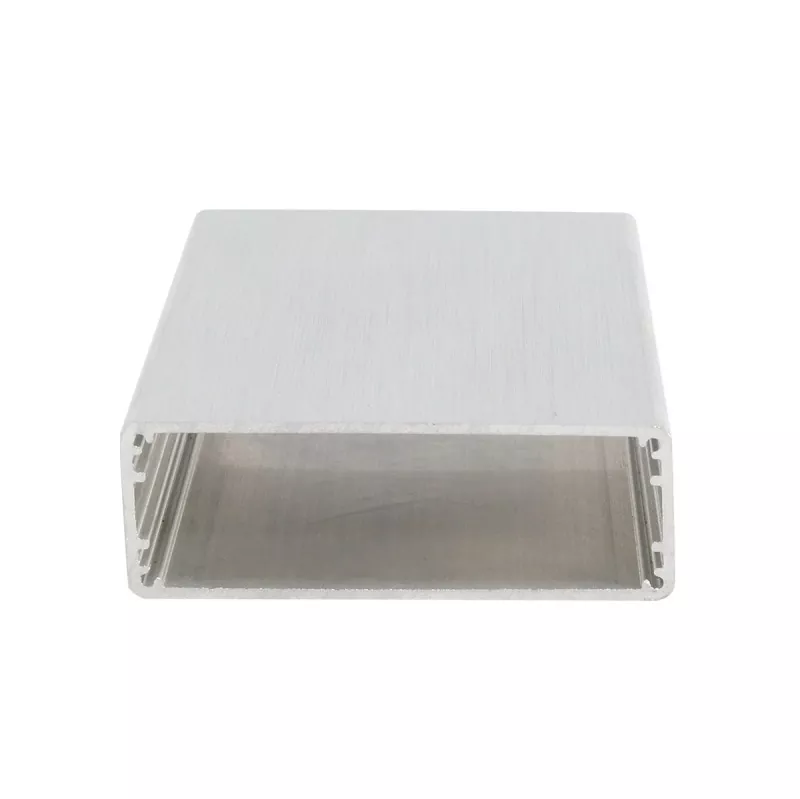

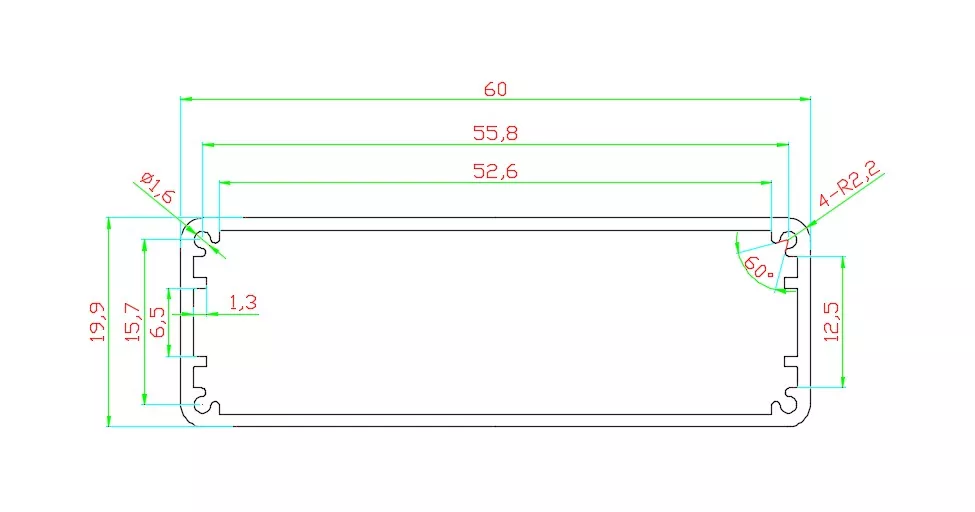

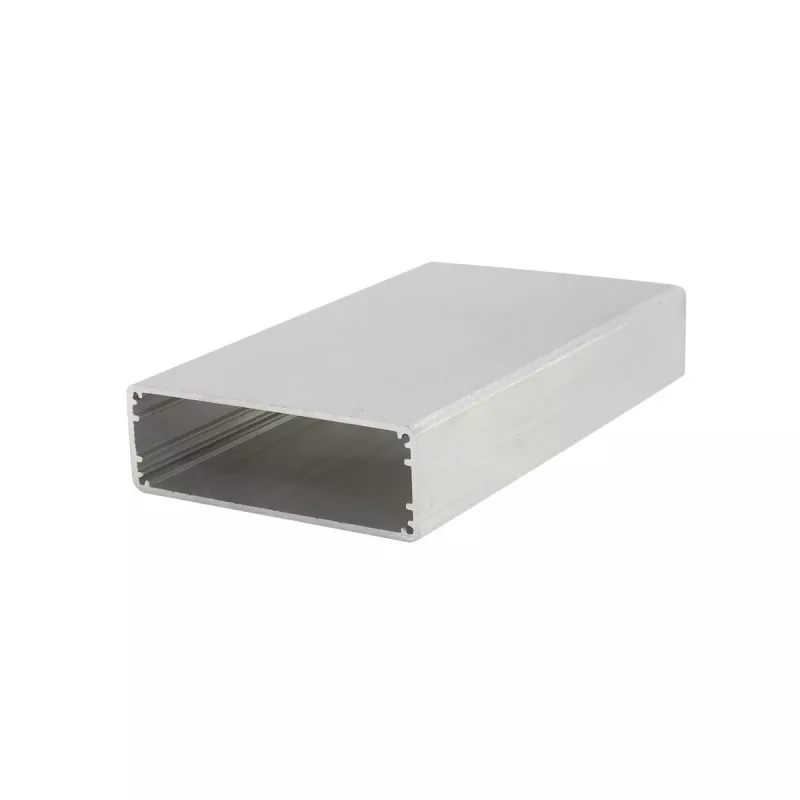

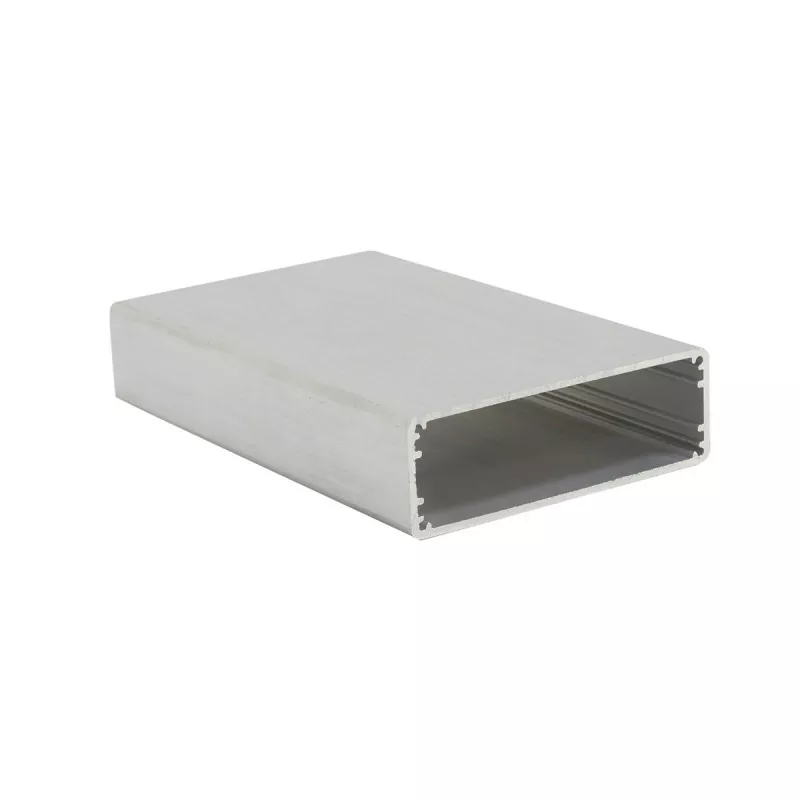

Алюминиевый корпус GPS-слежения и связи 60×20 мм

По сравнению с пластиковыми корпусами алюминиевый корпус обеспечивает лучшую структурную прочность и металлическую отделку, а также поддерживает обработанные на станке с ЧПУ интерфейсы, монтажные отверстия, резьбовые отверстия, отверстия для антенн SMA и слоты для отвода тепла. Компания Boyuan Hardware с более чем 20-летним опытом работы и фабрикой площадью около 10 000 кв. м обеспечивает резку, станки с ЧПУ, сверление, нарезание резьбы, обработку поверхности, лазерную гравировку, шелкографию, проверку и сборку.

Основные преимущества

01 | Ширина 60×20 мм и тонкий дизайн

Поперечное сечение шириной 60 мм и высотой 20 мм обеспечивает достаточно места для размещения электронного оборудования.

Ширина 60 мм шире, чем обычные спецификации 52–58 мм, что позволяет размещать печатные платы большего размера и поддерживать большее количество расположенных рядом функциональных модулей и дизайн интерфейса, что соответствует требованиям к многоканальному расположению входов/выходов; Высота 20 мм сохраняет тонкий внешний вид устройства, обеспечивая при этом достаточно места для установки компонентов, вмещая электролитические конденсаторы (обычно высотой 16–18 мм), небольшие трансформаторы, реле и компоненты средней высоты, удовлетворяя потребности интеграции относительно сложных схемных систем.

02 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава. Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины. Эта структура особенно подходит для электронных продуктов, требующих серийной разработки.

03 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов.

04 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка. Компания Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 60×20 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, RJ45, авиационные разъемы, интерфейсы BNC, интерфейсы питания, антенные интерфейсы SMA и т. д.)
• Отверстия для винтов и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Прорези для отвода тепла и вентиляционные отверстия
• Экранные оконные проемы
• Отверстия для пуговиц и отверстия для переключателей
• Монтажные отверстия и отверстия для настенного монтажа
• Пазы и ступеньки
• Снятие фасок
• Другие нестандартные конструкции

05 | Длина, настраиваемая в зависимости от продукта

60×20 мм — это размер поперечного сечения корпуса, а длину изделия можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

06 | Эффективное рассеивание тепла

Алюминиевый сплав обладает отличной теплопроводностью. В сочетании с широким корпусом шириной 60 мм он может эффективно помочь внутренним компонентам рассеивать тепло и продлевать срок службы оборудования.

07 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно получить различные эффекты внешнего вида, придавая электронному оборудованию более профессиональный внешний вид.

Технические характеристики

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус 60×20 мм?

Алюминиевый корпус для GPS-слежения и связи размером 60×20 мм относится к категории тонких алюминиевых корпусов с широким корпусом — ширина 60 мм позволяет разместить печатные платы большего размера и большее количество расположенных рядом функциональных модулей; Высота 20 мм сохраняет тонкий внешний вид, обеспечивая при этом достаточное внутреннее пространство. Эта спецификация широко используется в GPS-позиционировании, автомобильной электронике, средствах связи, приборах и счетчиках, промышленном управлении, силовой электронике и других отраслях.

1. Модули GPS/GPRS и оборудование для отслеживания позиционирования.

Размер 60×20 мм — идеальное упаковочное решение для модулей GPS/GPRS и оборудования для отслеживания позиционирования:

• Корпуса модулей GPS/GPRS
• Автомобильные GPS-трекеры/автомобильные терминалы
• Устройства позиционирования и отслеживания активов
• Автомобильные мототрекеры
• Модули наружного позиционирования
• Терминалы позиционирования Интернета вещей

Почему размер 60×20 мм подходит для GPS-трекеров? Устройствам GPS-слежения требуется более широкая компоновка печатной платы для размещения модулей GPS, модулей связи, антенн и батарей. Ширина 60 мм обеспечивает достаточно места для установки, а толщина 20 мм подходит для скрытия внутри транспортных средств или оборудования. Такие продукты, как автомобильные GPS-терминалы и системы автомобильного GPS-позиционирования, имеют высокие стандарты рассеивания тепла и поверхности корпуса, которым в точности соответствует корпус из алюминиевого сплава.

2. Модули связи и беспроводное оборудование.

• Коммуникационные модули
• Беспроводные платформы
• Модули преобразования сигналов
• Корпуса усилителей сигнала
• Беспроводные платформенные терминалы
• Модули передачи данных
• Видеосерверы
• Маршрутизаторы, беспроводные ресиверы
• Корпуса оптических трансиверов

Ширина 60 мм превышает стандартные спецификации и позволяет разместить больше антенных и коммуникационных интерфейсов, расположенных рядом.

3. Приборы, счетчики и измерительное оборудование.

• Корпуса приборов и счетчиков
• Инструменты сбора данных
• Корпуса генераторов сигналов
• Испытательное оборудование
• Прецизионные измерительные приборы

Корпус из алюминиевого сплава обеспечивает хорошую защиту приборов и счетчиков, снижая воздействие ненужных внешних факторов окружающей среды и тем самым продлевая срок их службы.

4. Экранирующие коробки и средства защиты от помех

Алюминиевый корпус размером 60×20 мм может служить хорошим решением для электромагнитного экранирования:

• Электронные защитные коробки
• Корпуса устройств защиты от помех
• Экранирование высокочастотного модуля
• Прецизионные защитные коробки

Сам материал алюминиевого сплава обладает хорошими характеристиками электромагнитного экранирования, эффективно предотвращая электромагнитные помехи.

5. Силовые модули

• Корпуса электропитания автомобилей
• Корпуса инверторов
• Алюминиевые корпуса выпрямителей
• Модули преобразователей постоянного тока в постоянный
• Импульсные модули питания

6. Модули промышленного контроля и автоматизации.

• Промышленные контроллеры
• Модули программируемого логического контроллера (ПЛК)
• Модули управления движением
• Модули расширения ввода/вывода
• Оборудование автоматизации управления

7. Медицинское оборудование

• Корпуса для медицинского оборудования
• Тестирование модулей
• Модули оборудования мониторинга
• Портативные медицинские инструменты

8. Громкое оповещение и аудиооборудование

• Оборудование системы громкой связи
• Схемы усилителей
• Аудио оборудование

Что можно настроить для алюминиевого корпуса размером 60×20 мм?

Руководство по выбору продукта

Если ширина вашей печатной платы близка к 60 мм

60×20 мм — идеальный выбор: ширина 60 мм обеспечивает больше места для прокладки печатных плат и более близкое расположение интерфейсов, а также шире, чем стандартные спецификации 52–58 мм.

Если ваше устройство представляет собой модуль GPS/GPRS или трекер позиционирования

60×20 мм — это классический размер для автомобильных GPS-терминалов и оборудования для отслеживания местоположения. Ширина 60 мм позволяет разместить модули GPS, модули связи и аккумуляторы, а толщина 20 мм подходит для скрытой установки в автомобиле.

Если ваше устройство содержит компоненты средней высоты

На высоте 20 мм можно разместить электролитические конденсаторы (16–18 мм), небольшие трансформаторы, реле и компоненты средней высоты, подходящие для электронного оборудования, требующего определенного внутреннего вертикального пространства.

Если вашему устройству нужен тонкий внешний вид

Высота 20 мм сохраняет тонкий внешний вид, обеспечивая при этом достаточное внутреннее пространство, балансируя эстетику и функциональную завершенность.

Если вам нужна совместимость с несколькими интерфейсами

Ширина 60 мм поддерживает размещение рядом нескольких интерфейсов, таких как RJ45, авиационные разъемы, антенные интерфейсы BNC, USB и SMA, подходящие для коммуникационного и измерительного оборудования, требующего большого количества интерфейсов.

Если вашему устройству требуется хорошее рассеивание тепла

Корпус из алюминиевого сплава имеет отличную теплопроводность. В сочетании с широким корпусом шириной 60 мм он может эффективно помочь внутренним компонентам рассеивать тепло.

Если длины печатных плат различаются

Профиль можно разрезать в соответствии с длиной продукта, а одинаковые характеристики поперечного сечения можно адаптировать к продуктам разной длины.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 60×20 мм?

Размер 60×20 мм относится к категории тонких алюминиевых корпусов с широким корпусом. Основные области применения включают модули GPS/GPRS, автомобильные терминалы, устройства отслеживания местоположения, модули связи, усилители сигнала, приборы и измерители, защитные коробки, видеосерверы, беспроводные платформы, корпуса инверторов и т. д. Ширина 60 мм обеспечивает достаточно места для размещения печатной платы, а высота 20 мм позволяет разместить компоненты средней высоты, сохраняя при этом тонкий внешний вид.

2. Является ли длина корпуса 60×20 мм?

Размер 60×20 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 60×20 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

4. Можно ли на высоте 20 мм разместить электролитические конденсаторы?

Да. Обычные электролитические конденсаторы обычно имеют высоту 16-18 мм, а внутренняя высота 20 мм может полностью вместить их. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

5. В чем разница между шириной 60 мм и шириной 52-58 мм?

60 мм шире, чем обычные спецификации 52–58 мм, и подходят для более крупных печатных плат или более расположенных рядом интерфейсов, что особенно подходит для оборудования, требующего более широких печатных плат или многоканальных интерфейсов ввода / вывода, такого как модули GPS и модули связи.

6. Подходит ли размер 60×20 мм для автомобильных GPS-терминалов?

Очень подходит. Автомобильным GPS-терминалам требуется более широкая компоновка печатной платы для размещения модулей позиционирования и модулей связи. Ширина 60 мм обеспечивает достаточно места, толщина 20 мм подходит для скрытой установки в автомобиле, а корпус из алюминиевого сплава отвечает требованиям по рассеиванию тепла.

7. Можно ли сделать отверстия для отвода тепла в алюминиевом корпусе?

Да. Компания Boyuan Hardware может обрабатывать прорези для отвода тепла, вентиляционные отверстия и другие конструкции для отвода тепла в соответствии с чертежами заказчика, чтобы помочь оборудованию рассеивать тепло.

8. Можно ли обрабатывать антенные интерфейсы SMA?

Обработка на станках с ЧПУ может производиться на соответствующих позициях сопряжения по чертежам заказчика. Ширина 60 мм позволяет разместить несколько интерфейсов рядом друг с другом. Подходит ли он специально для механической обработки, необходимо подтвердить в зависимости от размеров интерфейса и конструкции корпуса.

9. Можно ли установить печатную плату?

Да. Алюминиевый корпус GPS-слежения и связи размером 60×20 мм в стандартной комплектации оснащен внутренними слотами для плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов. Соответствующие монтажные конструкции также могут быть спроектированы в соответствии с размерами печатной платы и методом монтажа.

10. Можно ли изготовить торцевые пластины по индивидуальному заказу?

Да. Размеры, расположение отверстий и конструкция торцевых пластин могут быть обработаны в соответствии с требованиями продукта.
