Алюминиевый корпус модуля управления источником питания 53,4×27,5 мм

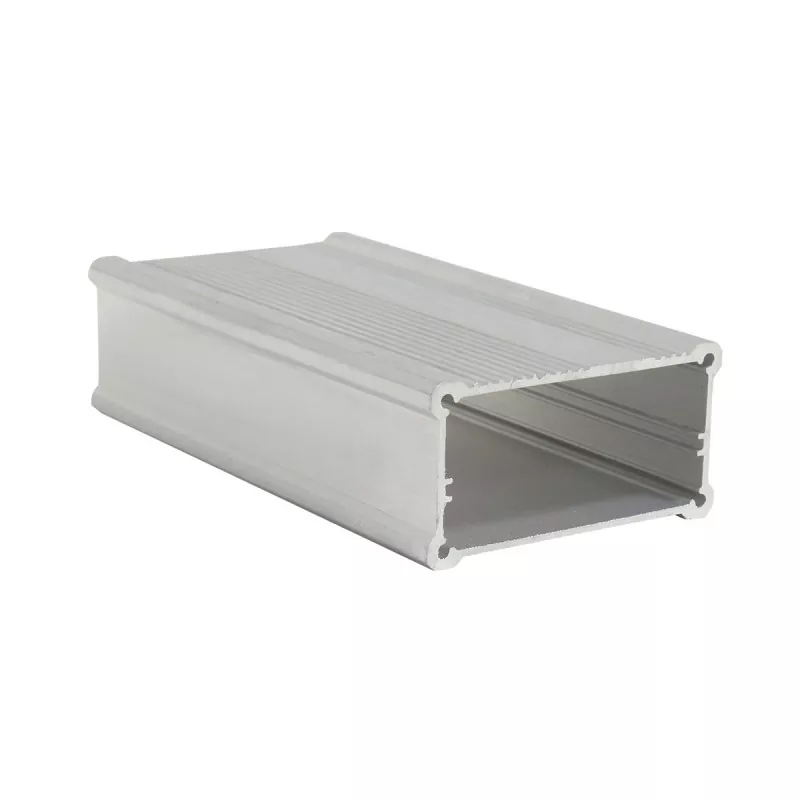

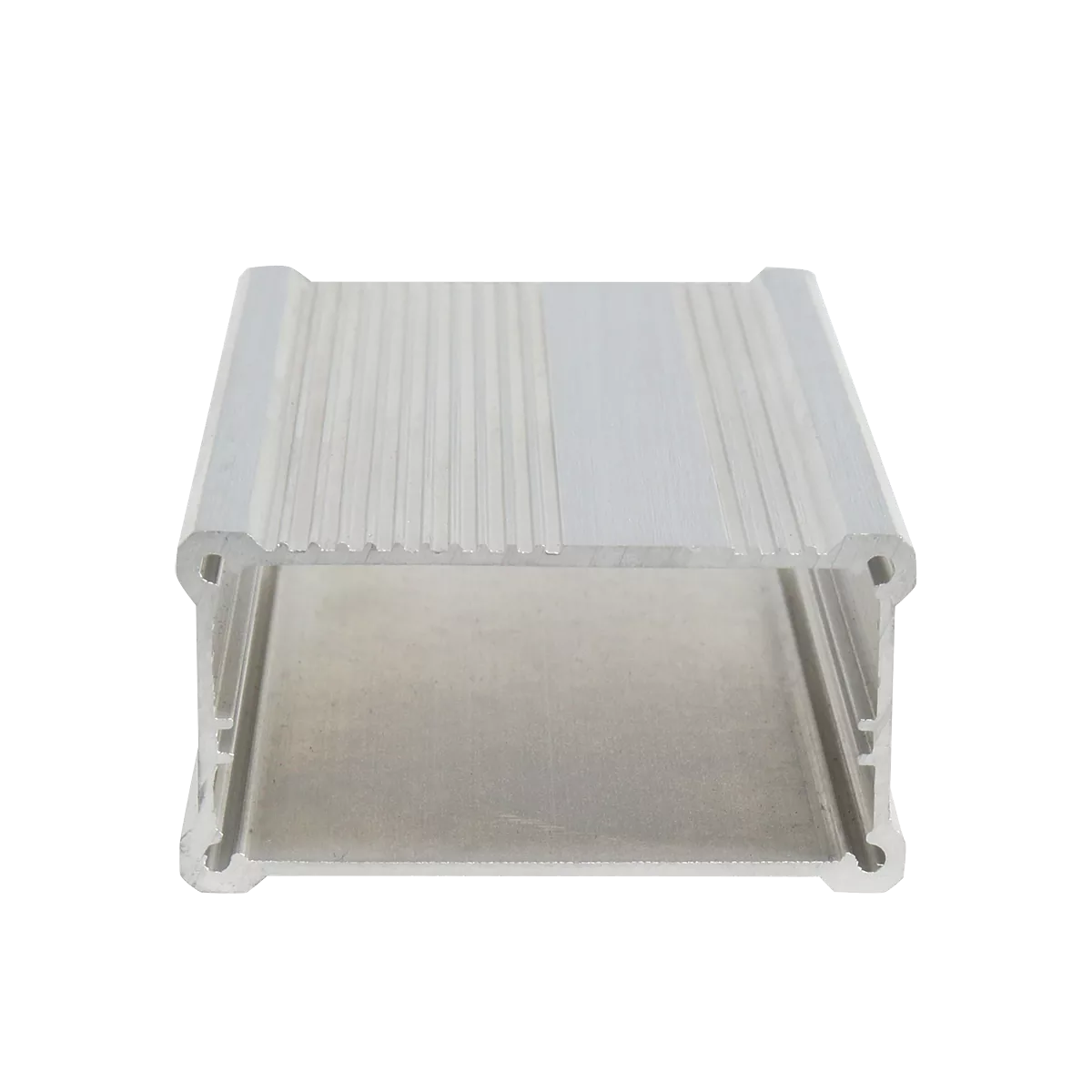

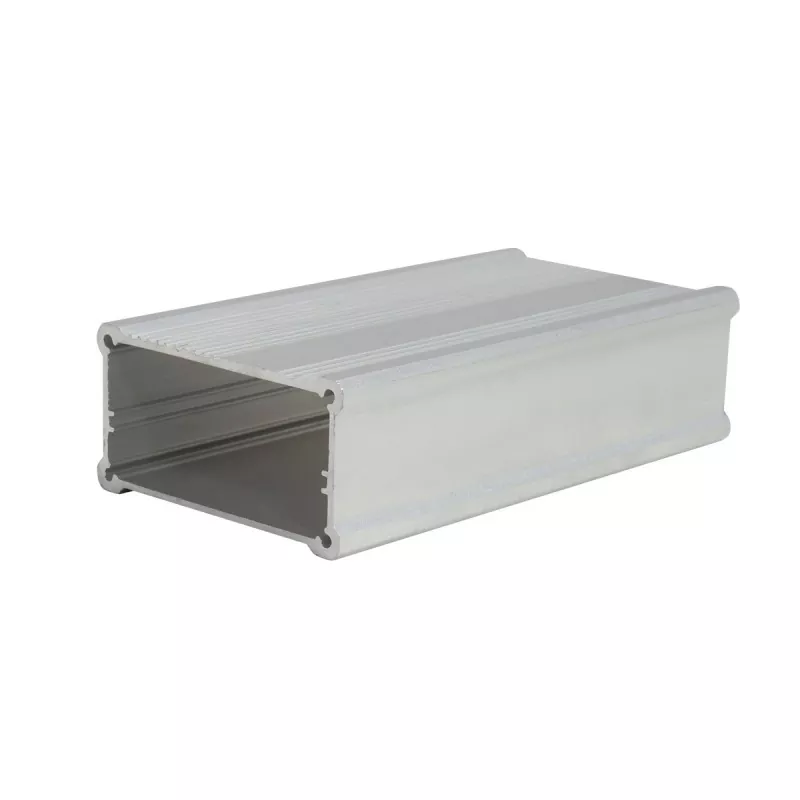

Алюминиевый корпус модуля управления источником питания Boyuan размером 53,4 × 27,5 мм представляет собой корпус электронного устройства среднего размера, изготовленный из экструзионной конструкции из алюминиевого сплава, с внешним размером поперечного сечения 53,4 мм (ширина) × 27,5 мм (высота), а длина может быть настроена произвольно в соответствии с фактическими требованиями к оборудованию.

По сравнению с пластиковыми коробками, корпуса из алюминиевого сплава обладают большей структурной прочностью и металлической текстурой, а также позволяют создавать нестандартные конструкции, такие как интерфейсы, монтажные отверстия, резьбовые отверстия и пазы, посредством обработки на станке с ЧПУ.

Основные преимущества

01 | Корпус шириной 53,4×27,5 мм, умеренный дизайн

Поперечное сечение шириной 53,4 мм и высотой 27,5 мм обеспечивает достаточно внутреннего пространства для электронного оборудования среднего размера.

Ширина 53,4 мм шире, чем обычная спецификация 52 мм, что позволяет использовать более широкую компоновку печатных плат и более параллельный дизайн интерфейса, поддерживая многоканальные схемы интерфейса ввода-вывода; Высота 27,5 мм обеспечивает умеренную толщину устройства, обеспечивая при этом больше места для установки компонентов, чем тонкие спецификации, вмещая небольшие трансформаторы, электролитические конденсаторы (обычно высотой 20-25 мм), реле и компоненты средней высоты, удовлетворяя потребности интеграции относительно сложных схемных систем.

02 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава. Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины. Эта структура особенно подходит для электронных продуктов, требующих серийной разработки.

03 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов. На высоте 27,5 мм можно разместить силовые устройства с небольшими радиаторами или компоненты средней высоты, что обеспечивает надежное упаковочное решение для электронного оборудования немного большей мощности.

04 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка. Компания Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 53,4×27,5 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, RJ45, авиационные вилки, интерфейсы BNC, интерфейсы питания и т. д.)
• Отверстия для винтов и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Прорези для отвода тепла и вентиляционные отверстия
• Экранные оконные проемы
• Отверстия для пуговиц и отверстия для переключателей
• Монтажные отверстия и отверстия для настенного монтажа
• Пазы и ступеньки
• Снятие фасок
• Другие нестандартные конструкции

05 | Длина, настраиваемая в зависимости от продукта

53,4×27,5 мм — это характеристики поперечного сечения корпуса, а длину изделия можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

06 | Эффективное рассеивание тепла

Алюминиевый сплав обладает отличной теплопроводностью. В сочетании с широким корпусом шириной 53,4 мм и внутренним пространством 27,5 мм можно установить небольшие радиаторы или увеличить внутреннее пространство для циркуляции воздуха, что эффективно помогает внутренним компонентам рассеивать тепло и продлевает срок службы оборудования.

07 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно получить различные эффекты внешнего вида, придавая электронному оборудованию более профессиональный внешний вид.

Технические характеристики

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус размером 53,4×27,5 мм?

Алюминиевый корпус модуля управления источником питания размером 53,4 × 27,5 мм относится к категории ширококорпусных алюминиевых корпусов среднего размера — ширина 53,4 мм шире, чем стандартная спецификация 52 мм, что позволяет использовать более широкие печатные платы и большее количество расположений рядом друг с другом интерфейсов; Высота 27,5 мм сохраняет умеренную толщину устройства, обеспечивая при этом больше внутреннего пространства, чем тонкие модели. Эта спецификация широко используется в приборах, счетчиках, электронике, средствах связи, автоматизации, датчиках, смарт-картах, промышленном управлении, точном машиностроении и других отраслях.

1. Силовые модули

Умеренный широкий корпус размером 53,4×27,5 мм очень подходит для различных силовых устройств:

• Импульсные модули питания
• Адаптеры питания
• Корпуса электропитания автомобилей
• Корпуса инверторов
• Алюминиевые корпуса выпрямителей
• Модули преобразователей постоянного тока в постоянный
• Зарядные модули
• Источники питания переменного/постоянного тока, регулируемые источники питания
• Источники питания связи

Почему размер 53,4×27,5 мм подходит для силовых модулей? Силовые модули обычно должны содержать такие компоненты, как электролитические конденсаторы (обычно высотой 20–25 мм), небольшие трансформаторы и радиаторы. Высота 27,5 мм обеспечивает достаточно места для установки, ширина 53,4 мм позволяет размещать широкие печатные платы, поддерживая многоканальные интерфейсы ввода/вывода, а материал из алюминиевого сплава также помогает силовым устройствам эффективно рассеивать тепло.

2. Модули промышленного контроля и автоматизации.

• Промышленные контроллеры
• Модули программируемого логического контроллера (ПЛК)
• Модули управления движением
• Модули моторного привода
• Модули расширения ввода/вывода
• Automation control equipment
• Поддерживающие модули шасси промышленного управления

Почему размер 53,4×27,5 мм подходит для промышленных модулей управления? Промышленные модули управления обычно должны иметь множество интерфейсов и платы управления большего размера. Ширина 53,4 мм позволяет разместить рядом несколько интерфейсов, а высота 27,5 мм позволяет устанавливать силовые устройства с небольшими радиаторами.

3. Коммуникационные и сетевые модули.

Подходит для продуктов модуля связи:

• Коммуникационные модули
• Беспроводные платформы
• Корпуса GPS/GPRS
• Модули преобразования сигналов
• Корпуса усилителей сигнала
• Модули передачи данных
• Видеосерверы
• Маршрутизаторы, беспроводные ресиверы

Ширина 53,4 мм позволяет разместить больше антенных интерфейсов и схем интерфейса связи.

4. Измерительные приборы и испытательное оборудование

• Корпуса приборов и счетчиков
• Инструменты сбора данных
• Корпуса генераторов сигналов
• Анализаторы мощности
• Испытательное оборудование
• Прецизионные измерительные приборы

Почему размер 53,4×27,5 мм подходит для измерительных приборов? Измерительным приборам требуется более крупная печатная плата для размещения схем обработки сигналов и нескольких интерфейсов. Ширина 53,4 мм позволяет разместить печатные платы стандартной ширины, а высота 27,5 мм — такие компоненты, как трансформаторы и реле. В то же время корпус из алюминиевого сплава обеспечивает хорошие характеристики электромагнитного экранирования.

5. Экранирующие коробки и средства защиты от помех

Алюминиевый корпус размером 53,4×27,5 мм может служить хорошим решением для электромагнитного экранирования:

• Электронные защитные коробки
• Корпуса устройств защиты от помех
• Экранирование высокочастотного модуля

Сам материал алюминиевого сплава обладает хорошими характеристиками электромагнитного экранирования, эффективно предотвращая электромагнитные помехи.

6. Датчики и интеллектуальные устройства

• Сенсорные модули
• Терминалы сбора данных
• Устройства со смарт-картами
• IoT-терминалы

7. Медицинское и испытательное оборудование

• Корпуса для медицинского оборудования
• Тестирование модулей
• Monitoring equipment modules
• Портативные медицинские инструменты

8. Громкое оповещение и аудиооборудование

• Оборудование системы громкой связи
• Схемы усилителей
• Аудио оборудование

Что можно настроить?

Обработка поверхности

Анодирование

Анодирование — один из наиболее часто используемых методов обработки поверхности алюминиевых корпусов. Он может изменить внешний вид и свойства поверхности алюминия и добиться различных цветовых эффектов.

Пескоструйная обработка

Пескоструйная обработка позволяет сформировать на алюминиевой поверхности однородную матовую текстуру, подходящую для промышленного электронного оборудования и корпусов приборов.

Чистка

При чистке кистью можно сформировать регулярную металлическую текстуру, что позволяет изделию сохранять явную металлическую текстуру алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса размером 53,4×27,5 мм можно обработать следующее:

• Логотип
• Модель продукта
• Идентификация интерфейса
• Номер продукта
• Текст и узоры

Шелкография

Подходит для обработки многоцветных логотипов, текста и функциональной идентификации.

Профессиональная обработка алюминиевых корпусов на заказ

Мы не только производим стандартные алюминиевые корпуса, но также можем изготовить их по индивидуальному заказу клиента.

Клиентам необходимо предоставить только:

2D-чертежи/3D-модели/физические образцы/размеры продукта

Затем мы можем выполнить оценку обработки в соответствии с фактическими требованиями к продукту.

Обработка с ЧПУ отвечает нестандартным требованиям

Для продуктов, которые не могут быть напрямую удовлетворены стандартным профилем 53,4×27,5 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Например:

Интерфейсные отверстия + экранные окна + монтажные отверстия + резьбовые отверстия + прорези для отвода тепла + пазы + ступеньки + логотип

Все может быть изготовлено по чертежам заказчика.

Руководство по выбору продукта

Если ширина вашей печатной платы близка к 53,4 мм

Размер 53,4×27,5 мм — идеальный выбор: ширина 53,4 мм обеспечивает больше места для разводки печатных плат и более близкое расположение интерфейсов, чем стандартная спецификация шириной 52 мм.

Если ваше устройство содержит компоненты средней высоты

На высоте 27,5 мм можно разместить небольшие трансформаторы, электролитические конденсаторы (20–25 мм), реле и компоненты средней высоты, подходящие для электронного оборудования, требующего определенного внутреннего вертикального пространства.

Если вашему устройству требуется хорошее рассеивание тепла

Корпус из алюминиевого сплава имеет отличную теплопроводность. В сочетании с широким корпусом толщиной 53,4 мм он может эффективно помочь внутренним компонентам рассеивать тепло.

Если вам нужна совместимость с несколькими интерфейсами

Ширина 53,4 мм поддерживает размещение рядом нескольких интерфейсов, таких как RJ45, авиационные разъемы, BNC и USB, что подходит для оборудования среднего размера, требующего большого количества интерфейсов.

Если длины печатных плат различаются

Профиль можно разрезать в соответствии с длиной продукта, а одинаковые характеристики поперечного сечения можно адаптировать к продуктам разной длины.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 53,4×27,5 мм?

Размер 53,4×27,5 мм относится к категории широких алюминиевых корпусов среднего размера, подходящих для силовых модулей, промышленных контроллеров, модулей связи, измерительных приборов, защитных коробок, усилителей сигнала, корпусов источников питания транспортных средств, видеосерверов, беспроводных платформ и т. д. Ширина 53,4 мм обеспечивает достаточно места для размещения печатной платы, а высота 27,5 мм позволяет разместить компоненты средней высоты.

2. Является ли длина корпуса 53,4×27,5 мм?

№ 53,4×27,5 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 53,4×27,5 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

4. Можно ли на высоте 27,5 мм разместить электролитические конденсаторы?

Да. Обычные электролитические конденсаторы обычно имеют высоту 20-25 мм, а внутренняя высота 27,5 мм может полностью вместить их. Требуется конкретное подтверждение в соответствии с размерами вашего компонента.

5. Можно ли сделать отверстия для отвода тепла в алюминиевом корпусе?

Да. Компания Boyuan Hardware может обрабатывать прорези для отвода тепла, вентиляционные отверстия и другие конструкции для отвода тепла в соответствии с чертежами заказчика, чтобы помочь оборудованию рассеивать тепло.

6. Можно ли обрабатывать такие интерфейсы, как авиационные вилки и BNC?

Обработка на станках с ЧПУ может производиться на соответствующих позициях сопряжения по чертежам заказчика. Ширина 53,4 мм позволяет разместить несколько интерфейсов рядом. Подходит ли он специально для механической обработки, необходимо подтвердить в зависимости от размеров интерфейса и конструкции корпуса.

Почему стоит выбрать оборудование Boyuan?

Компания Boyuan Hardware уже более 20 лет занимается производством алюминиевых корпусов и алюминиевых корпусов, располагая производственными помещениями площадью около 10 000 квадратных метров и обеспечивая обработку алюминиевых корпусов по индивидуальному заказу.

От стандартного алюминиевого профиля размером 53,4×27,5 мм до готового электронного корпуса, обработанного на станке с ЧПУ, мы можем выполнить обработку в соответствии с требованиями заказчика.

Если вы ищете алюминиевый корпус модуля управления источником питания размером 53,4 × 27,5 мм, вы можете прислать размеры вашей печатной платы, чертежи продукта или 3D-модели.

Мы можем подтвердить спецификацию, метод обработки и план настройки в соответствии со структурой вашего продукта.
