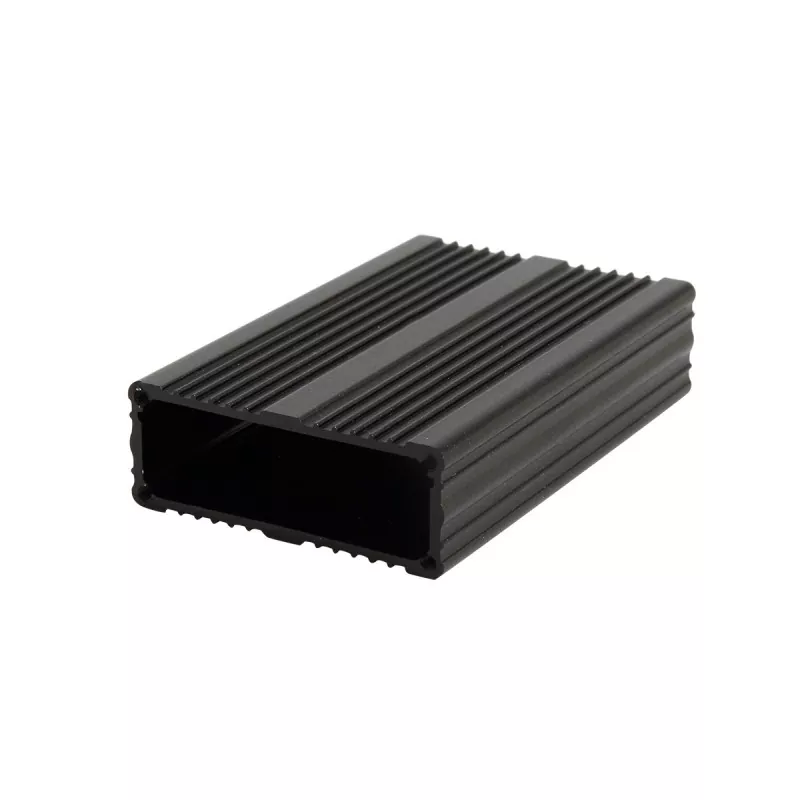

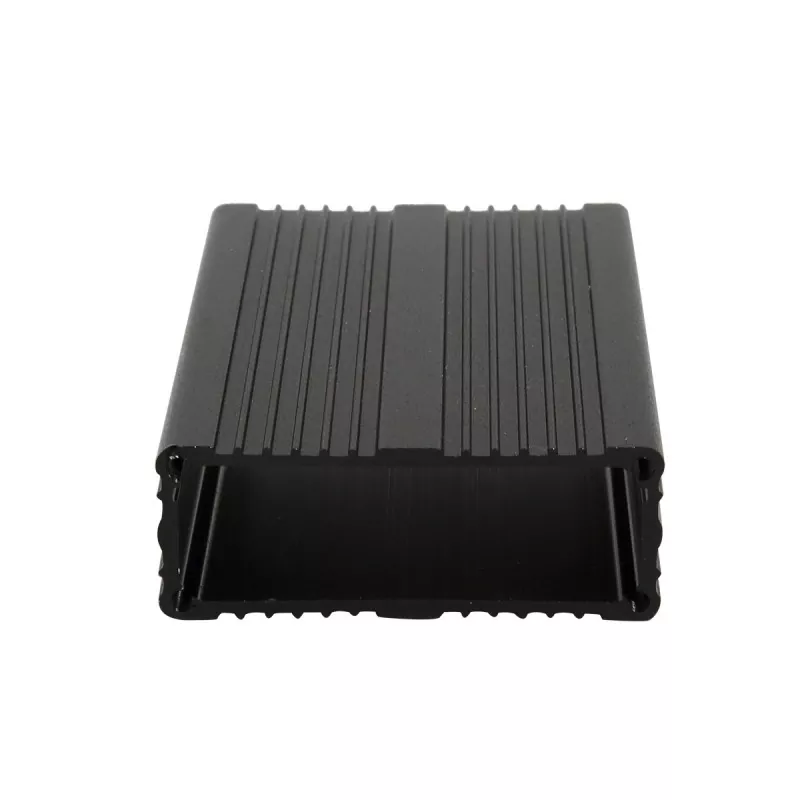

Алюминиевый корпус 52×19 мм для беспроводных зарядных устройств

Алюминиевый корпус Boyuan размером 52 × 19 мм для беспроводных зарядных устройств представляет собой тонкий корпус электронного устройства, изготовленный из экструзионной конструкции из алюминиевого сплава, с внешним размером поперечного сечения 52 мм (ширина) × 19 мм (высота), а длина может быть настроена произвольно в соответствии с фактическими требованиями к оборудованию.

По сравнению с пластиковыми коробками, корпуса из алюминиевого сплава обладают большей структурной прочностью и металлической текстурой, а также позволяют создавать нестандартные конструкции, такие как интерфейсы, монтажные отверстия, резьбовые отверстия и пазы, посредством обработки на станке с ЧПУ.

Компания Boyuan Hardware уже более 20 лет занимается производством алюминиевых корпусов и алюминиевых шасси, располагая производственными площадями примерно в 10 000 квадратных метров, и может обеспечить обработку алюминиевых корпусов на заказ в соответствии с чертежами, образцами или требованиями заказчика.

Преимущества продукта

01 | Ширина 52×19 мм и тонкий дизайн

Поперечное сечение шириной 52 мм и высотой 19 мм обеспечивает идеальное упаковочное решение для ультратонких интеллектуальных устройств.

Ширина 52 мм позволяет размещать стандартные широкие печатные платы и поддерживать размещение рядом друг с другом нескольких интерфейсов и функциональных модулей; Толщина 19 мм делает устройство тонким, обеспечивая при этом почти на 50 % больше внутреннего пространства по сравнению со спецификацией толщиной 13 мм, что позволяет использовать больше компонентов, более высокие детали или улучшить конструкции рассеивания тепла.

02 | Алюминиевая экструзионная конструкция

Корпус корпуса изготовлен методом экструзии профиля из алюминиевого сплава. Размер поперечного сечения алюминиевого профиля фиксирован, а длину можно отрезать в соответствии с фактическими требованиями к продукту. Таким образом, корпус с одной и той же спецификацией может быть адаптирован к печатным платам и электронным модулям разной длины.

03 | Подходит для монтажа на печатной плате

Корпус для электронного оборудования, изготовленный из алюминиевого профиля, может быть оснащен соответствующими монтажными пазами или опорными конструкциями в соответствии с внутренней конструкцией для установки печатных плат и других электронных компонентов. Внутренняя часть стандартно оснащена слотами для печатных плат, а печатную плату можно вставить и закрепить напрямую без дополнительных винтов.

04 | Поддержка индивидуальной обработки с ЧПУ

Стандартный профиль – это только отправная точка. Boyuan Hardware может выполнить обработку на станке с ЧПУ алюминиевого корпуса размером 52×19 мм по чертежам заказчика, включая:

• Отверстия для интерфейсов (USB, Type-C, интерфейсы питания постоянного тока и т. д.)
• Отверстия для индикаторных лампочек
• Отверстия для пуговиц
• Монтажные отверстия и позиционирующие отверстия
• Резьбовые отверстия и расточенные отверстия
• Щели для отвода тепла и вентиляционные конструкции
• Пазы и ступеньки
• Снятие фасок
• Другие нестандартные конструкции

05 | Длина, настраиваемая в зависимости от продукта

52×19 мм — это размер поперечного сечения корпуса, а длину изделия можно обрезать в соответствии с фактическими размерами оборудования. Конкретная обрабатываемая длина подтверждается в зависимости от материала, обработки поверхности и требований к продукту.

06 | Оптимизированная эффективность рассеивания тепла

Алюминиевый сплав обладает отличной теплопроводностью. В сочетании с шириной корпуса 52 мм и высотой 19 мм можно установить небольшие радиаторы или увеличить внутреннее пространство для конвекции воздуха. По сравнению со сверхтонким корпусом толщиной 13 мм, высота 19 мм обеспечивает лучшие условия рассеивания тепла, что делает его более подходящим для светодиодных контроллеров и других устройств с немного большей мощностью.

07 | Металлический корпус сочетает в себе структуру и внешний вид

Алюминиевый сплав легкий и имеет хорошие структурные характеристики, сохраняя при этом естественную металлическую текстуру. Посредством обработки поверхности, такой как браширование, пескоструйная обработка и анодирование, можно добиться различных эффектов внешнего вида, придавая ультратонким устройствам более изысканную текстуру продукта.

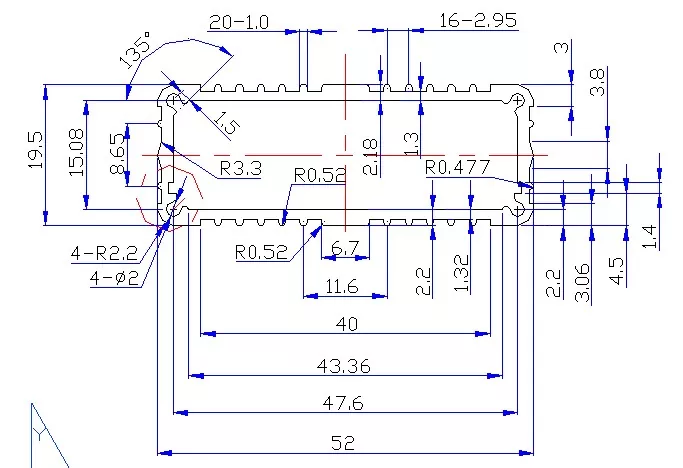

Технические характеристики

Примечание: Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета обработки поверхности должны зависеть от фактических чертежей продукта и требований заказа.

Для каких продуктов подходит алюминиевый корпус 52×19 мм?

Размер 52×19 мм относится к категории сверхшироких тонких алюминиевых корпусов — ширина 52 мм позволяет разместить печатные платы стандартной ширины и разместить рядом несколько функциональных модулей, а высота 19 мм обеспечивает более просторное внутреннее пространство при сохранении тонкого профиля. Толщина 19 мм обеспечивает почти на 50% больше внутреннего пространства, чем ультратонкий вариант, что позволяет устройствам вмещать больше компонентов или достигать лучшего рассеивания тепла, сохраняя при этом тонкий профиль.

1. Контроллеры и диммеры светодиодных лент

52х19мм – идеальное решение для упаковки контроллеров светодиодных лент:

• Контроллеры светодиодных лент
• Контроллеры затемнения RGB/RGBW
• Декодеры DMX512
• Усилители сигнала SPI
• Модули управления умным освещением
• Диммеры 0–10 В/ШИМ

Почему размер 52х19мм подходит для контроллеров светодиодных лент? По сравнению со сверхтонким корпусом толщиной 13 мм, высота 19 мм обеспечивает больше внутреннего пространства, позволяет разместить более высокие компоненты и улучшить структуру рассеивания тепла. В светодиодных контроллерах с немного большей мощностью (таких как контроллеры RGBW и декодеры DMX) МОП-транзисторы и микросхемы драйверов выделяют значительное количество тепла во время работы, а высота 19 мм позволяет корпусу из алюминиевого сплава лучше рассеивать тепло, продлевая срок службы контроллера. Ширина 52 мм позволяет разместить более широкую печатную плату, поддерживая расположение нескольких выходных интерфейсов рядом.

2. Беспроводные зарядные устройства

• Настольные беспроводные зарядные устройства
• Автомобильные модули беспроводной зарядки
• Встроенные панели беспроводной зарядки.
• Панели беспроводной зарядки для нескольких устройств

Почему размер 52×19 мм подходит для беспроводных зарядных устройств? Беспроводные зарядные устройства имеют ультратонкую конструкцию, обеспечивающую удобство использования. Толщина 19 мм сохраняет тонкий профиль, обеспечивая при этом больше внутреннего пространства, чем спецификация толщиной 13 мм, для размещения катушки беспроводной зарядки (приблизительно 45-50 мм в диаметре) и платы управления. Корпус из алюминиевого сплава помогает рассеивать тепло во время зарядки.

3. Умные выключатели и умные панели

• Модули интеллектуальных коммутаторов Wi-Fi
• Модули управления Zigbee/Z-wave
• Умные панели затемнения
• Панели термостата
• Панели управления умным домом
• Панели управления сценами

Почему размер 52×19 мм подходит для смарт-панелей? Панели интеллектуальных переключателей необходимо встраивать в стандартную установку из 86 коробок, где внутреннее пространство ограничено. Ширина 52 мм соответствует стандартным размерам панели, а толщина 19 мм позволяет панели быть тонкой и эстетичной, обеспечивая при этом больше места, чем спецификация 13 мм, для размещения реле, модулей питания и других компонентов.

4. Модули Bluetooth и модули беспроводной связи.

• Bluetooth-аудиоприемники
• Модули усилителей Bluetooth
• Узлы Bluetooth Mesh
• Модули беспроводной связи
• Корпуса модулей 2.4G

5. Электронные ценники и электронные этикетки.

• Электронные ценники для супермаркетов
• Складские электронные этикетки
• Умные полочные этикетки
• Электронные ценники ESL

Толщина 19 мм позволяет разместить электронные бумажные экраны (обычно включая объединительную плату и схему управления), а ширина 52 мм — экраны с диагональю 4,2 дюйма.

6. Ультратонкие сенсорные модули

• Ультратонкие фотоэлектрические датчики
• Инфракрасные модули датчиков человеческого тела
• Датчики освещенности
• Датчики температуры и влажности
• Модули обнаружения PM2.5
• Модули обнаружения углекислого газа

7. Ультратонкие блоки питания и адаптеры

• Ультратонкие адаптеры питания
• Источники питания светодиодных драйверов
• Корпуса модулей быстрой зарядки
• Модули преобразования постоянного тока в постоянный
• Настольные зарядные модули

8. Модули управления умным домом

• Умные модули управления шторами
• Модули управления умным освещением
• Модули умных розеток
• Терминалы экологического мониторинга
• Модули интеллектуальных шлюзов

Что можно настроить?

Обработка поверхности

Анодирование

Анодирование — один из наиболее часто используемых методов обработки поверхности алюминиевых корпусов. Он может изменить внешний вид и свойства поверхности алюминия и добиться различных цветовых эффектов.

Пескоструйная обработка

Пескоструйная обработка позволяет сформировать на алюминиевой поверхности однородную матовую текстуру, подходящую для промышленного оборудования и корпусов умного дома.

Чистка

При чистке кистью можно сформировать регулярную металлическую текстуру, что позволяет изделию сохранять явную металлическую текстуру алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса размером 52×19 мм можно обработать следующее:

• Логотип
• Модель продукта
• Идентификация интерфейса
• Номер продукта
• Текст и узоры

Шелкография

Подходит для обработки многоцветных логотипов, текста и функциональной идентификации.

Профессиональная обработка алюминиевых корпусов на заказ

Мы не только производим стандартные алюминиевые корпуса, но также можем изготовить их по индивидуальному заказу клиента.

Клиентам необходимо предоставить только:

2D-чертежи/3D-модели/физические образцы/размеры продукта

Затем мы можем выполнить оценку обработки в соответствии с фактическими требованиями к продукту.

Обработка с ЧПУ отвечает нестандартным требованиям

Для продуктов, которые не могут быть напрямую удовлетворены стандартным профилем 52×19 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Например:

Отверстия для интерфейса + отверстия для индикаторов + отверстия для кнопок + прорези для отвода тепла + монтажные отверстия + пазы + ступеньки + логотип

Все может быть изготовлено по чертежам заказчика.

Руководство по выбору продукта

Если ваше устройство должно быть тонким, но требует больше внутреннего пространства

Высота 19 мм обеспечивает почти на 50 % больше внутреннего пространства, чем модель высотой 13 мм, позволяя разместить больше компонентов, более высокие детали или более эффективные конструкции для отвода тепла. Подходит для светодиодных контроллеров немного большей мощности, а также устройств с реле или силовыми модулями.

Если ширина вашей печатной платы близка к 52 мм

Размер 52×19 мм — идеальный выбор: ширина 52 мм обеспечивает достаточно места для прокладки печатных плат и расположение функциональных модулей рядом друг с другом.

Если вам нужна встроенная установка

Тонкая толщина 19 мм подходит для установки в узких пространствах, например, внутри стен, внутри оборудования и внутри мебели.

Если вам нужна лучшая производительность рассеивания тепла

Высота 19 мм позволяет устанавливать небольшие радиаторы или увеличивать пространство для конвекции воздуха, обеспечивая лучшие условия рассеивания тепла, чем ультратонкие модели, подходящие для силовых устройств с немного более высоким тепловыделением.

Если вам нужно установить на стандартную панель

Ширина 52 мм соответствует стандартным размерам панели 86 и подходит для интеллектуальных переключателей, термостатов и других продуктов панельного типа.

Если длины печатных плат различаются

Профиль можно разрезать в соответствии с длиной продукта, а одинаковые характеристики поперечного сечения можно адаптировать к продуктам разной длины.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит алюминиевый корпус размером 52×19 мм?

Алюминиевый корпус размером 52×19 мм для устройств беспроводной зарядки относится к категории сверхшироких тонких алюминиевых корпусов. Основные области применения включают контроллеры светодиодных лент, беспроводные зарядные устройства, панели интеллектуальных переключателей, модули Bluetooth, электронные ценники, ультратонкие датчики, ультратонкие источники питания и т. д. Высота 19 мм сохраняет тонкий профиль, обеспечивая почти на 50 % больше внутреннего пространства, чем спецификация 13 мм.

2. Является ли длина корпуса 52×19 мм?

№ 52×19 мм относится к размеру поперечного сечения корпуса (ширина × высота). Длину продукта можно отрезать в соответствии с фактическим оборудованием и длиной печатной платы.

3. В чем разница между 52×19 мм и 52×13 мм?

Размер 52×19 мм на 6 мм выше, чем размер 52×13 мм, а внутреннее пространство почти на 50 % больше. Спецификация 19 мм позволяет разместить больше компонентов и более высокие детали (например, небольшие электролитические конденсаторы и реле), а также обеспечивает лучшие условия рассеивания тепла, подходящие для устройств с немного большей мощностью.

4. Можно ли изменить длину алюминиевого корпуса 52×19 мм?

Да. Длина алюминиевого профиля может быть сокращена в соответствии с требованиями продукта. Конкретную длину необходимо подтвердить в сочетании с материалом, обработкой поверхности и структурой продукта.

5. Подходит ли он для контроллеров светодиодных лент?

Очень подходит. Высота 19 мм обеспечивает больше внутреннего пространства, чем ультратонкая модель толщиной 13 мм, и позволяет разместить такие силовые компоненты, как МОП-транзисторы и катушки индуктивности. Корпус из алюминиевого сплава помогает рассеивать тепло от чипа драйвера, что подходит для светодиодных контроллеров немного большей мощности.

6. Можно ли сделать отверстие для интерфейса Type-C в алюминиевом корпусе?

Да. Оборудование Boyuan может точно обрабатывать различные интерфейсные отверстия, такие как интерфейсы Type-C, USB и источника питания постоянного тока, в соответствии с чертежами заказчика.

Как китайский производитель и поставщик, Boyuan предлагает индивидуальные алюминиевые профили с продольной резкой, механической обработкой с ЧПУ, сверлением, нарезанием резьбы, интерфейсными отверстиями, отверстиями для индикаторных лампочек, отверстиями для пуговиц, прорезями для отвода тепла, торцевыми пластинами, логотипами, обработкой поверхности и индивидуальной цветовой гаммой. Свяжитесь с Boyuan для вашего следующего проекта корпуса устройства беспроводной зарядки.
