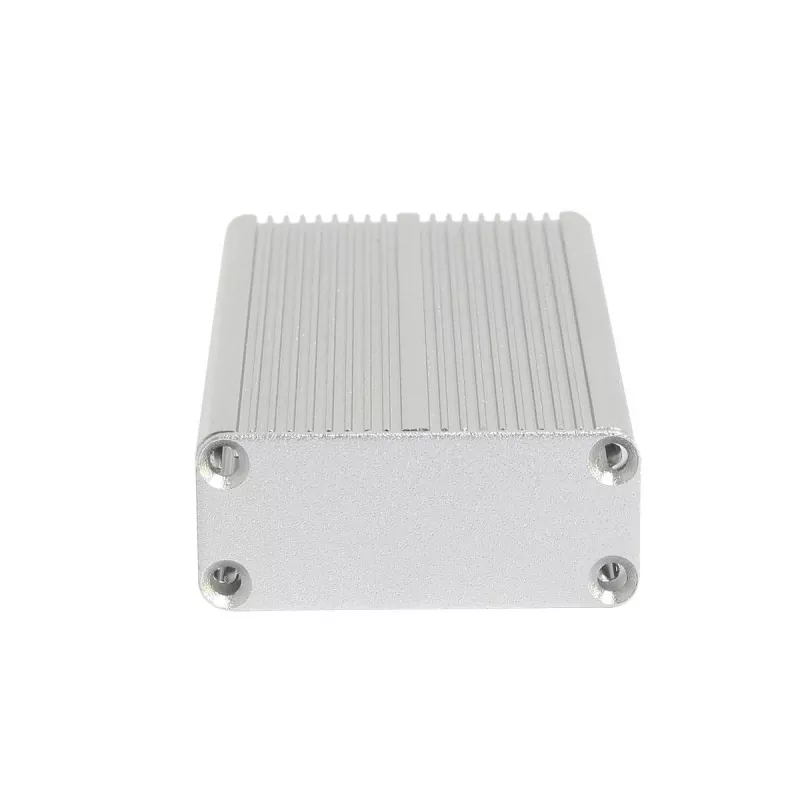

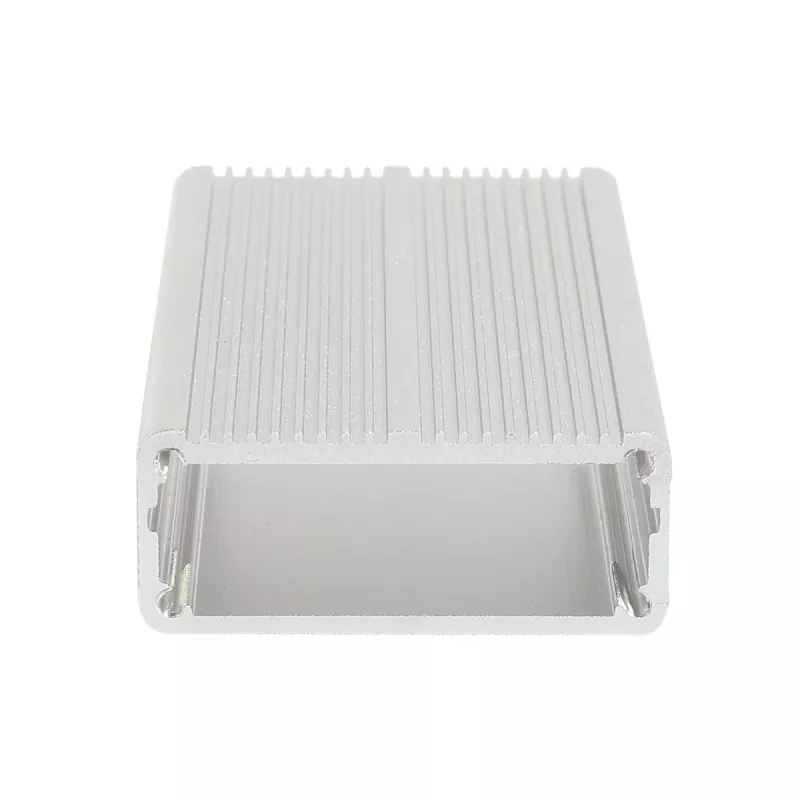

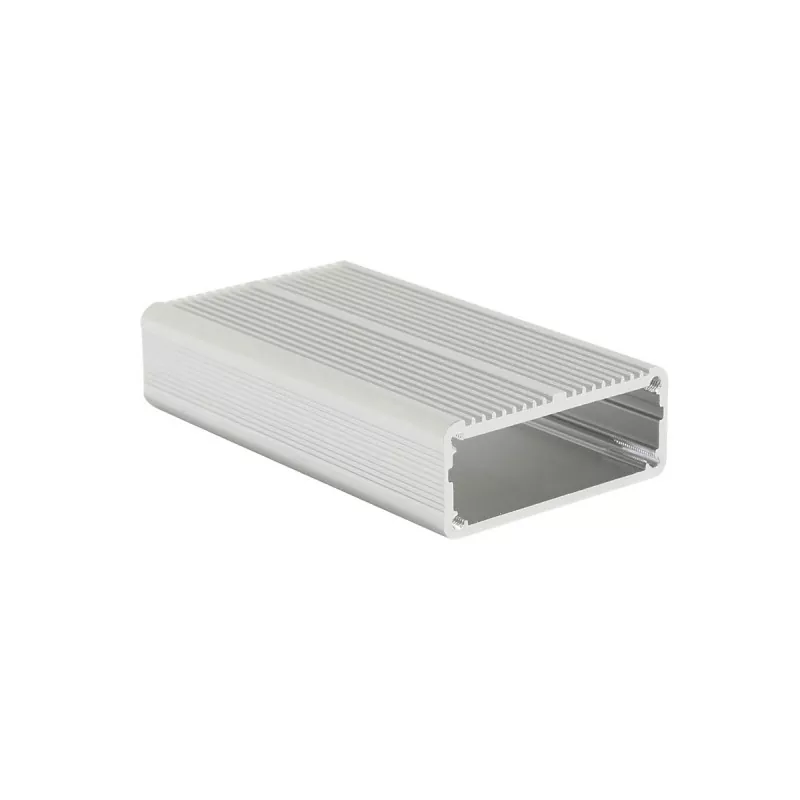

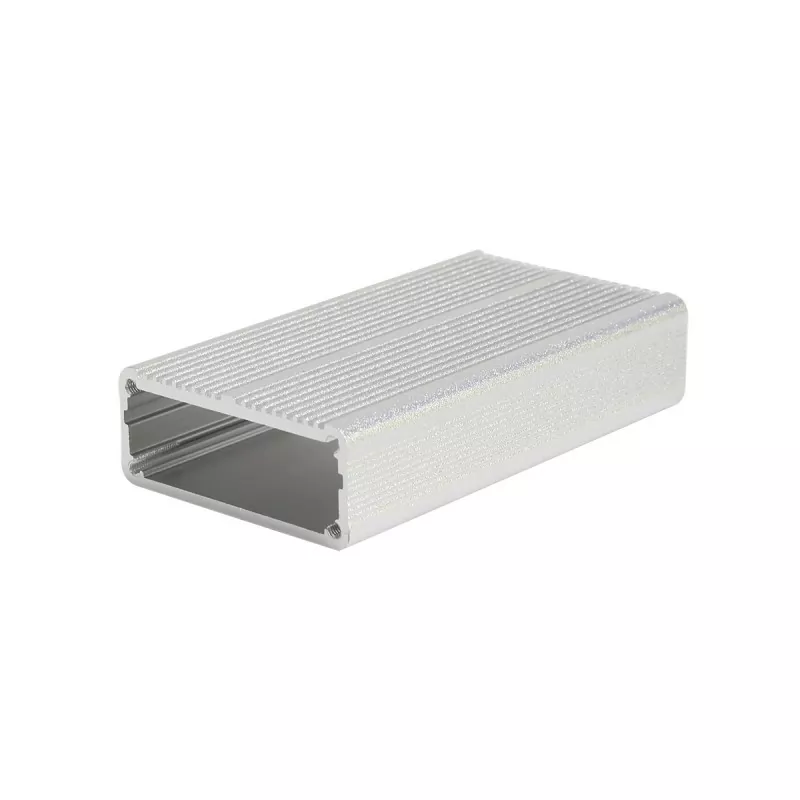

Алюминиевый корпус промышленного электронного модуля 45 × 19 мм

Корпус из алюминиевого профиля можно отрезать до необходимой длины изделия, а затем объединить с торцевыми пластинами, обработкой на станке с ЧПУ, монтажными отверстиями, интерфейсными отверстиями, резьбовыми отверстиями, логотипами и обработкой поверхности для создания законченного корпуса электронного устройства. Компания Boyuan Hardware с более чем 20-летним опытом работы, фабрикой площадью около 10 000 квадратных метров и около 300 существующими формами, обрабатывает резку, трехосный станок с ЧПУ, сверление, нарезание резьбы, обработку поверхности, лазерную гравировку, шелкографию, проверку и сборку на месте.

Определение продукта

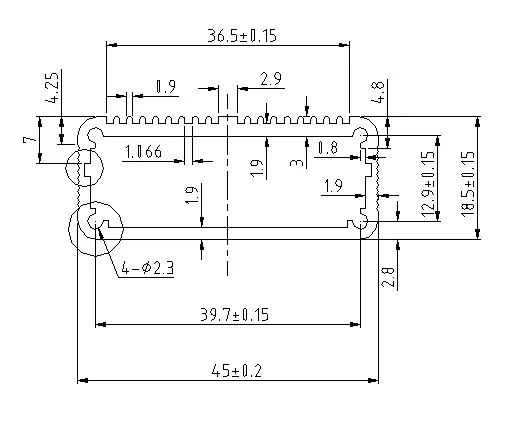

Алюминиевый корпус размером 45×19 мм представляет собой низкопрофильный корпус для электронных устройств из экструдированного алюминия с размером поперечного сечения примерно 45×19 мм.

Наиболее примечательной особенностью этой спецификации является сочетание бокового пространства 45 мм и малой высоты 19 мм. По сравнению с более высокими корпусами для электронных устройств он помогает контролировать общую толщину продукта; По сравнению с более узкими низкопрофильными корпусами ширина 45 мм обеспечивает больше места по бокам для размещения печатных плат, разъемов и интерфейсов.

Поэтому этот алюминиевый корпус больше подходит для:

• Электронные модули печатной платы
• Модули преобразования сигналов
• Модули сбора данных
• Модули интерфейса связи
• Сенсорные модули
• Электронные модули промышленного управления
• Малогабаритное измерительное и испытательное оборудование
• Встроенные электронные устройства

Корпус из алюминиевого профиля можно разрезать в соответствии с длиной продукта и объединить с торцевыми пластинами, обработкой на станке с ЧПУ, монтажными отверстиями, интерфейсными отверстиями, резьбовыми отверстиями, логотипом и обработкой поверхности, чтобы сформировать полный корпус электронного устройства.

Подробная информация о продукте

1. Ширина 45 мм обеспечивает лучшее пространство для размещения печатных плат и интерфейсов по бокам.

Ширина 45 мм обеспечивает относительно хорошее боковое пространство для низкопрофильного электронного корпуса.

Если в продукте необходимо одновременно разместить печатные платы, разъемы и интерфейсы внутри, по сравнению с некоторыми более узкими алюминиевыми корпусами, ширина 45 мм обеспечивает больший запас компоновки.

Алюминиевый корпус промышленного электронного модуля размером 45×19 мм особенно подходит для электронных модулей, которым необходимо разместить несколько интерфейсов на торцевой или боковой стороне, например:

• Интерфейсы связи
• Силовые интерфейсы
• Клеммные колодки
• Индикаторные лампы
• Кнопки
• Маленькие разъемы

2. Низкая высота 19 мм, подходит для электронных устройств с требованиями по толщине.

Высота 19 мм значительно ниже, чем у обычных компактных сечений, таких как 25 мм и 29 мм, что делает ее более подходящей для продуктов, которым необходимо контролировать общую толщину устройства.

Он особенно подходит для изделий на печатных платах с небольшой высотой внутренних компонентов.

Например:

• Тонкая плата + интерфейсы → подходит
• Печатная плата + электронные компоненты малой высоты → подходит
• Плата + более высокие реле/клеммы/модули → сначала необходимо подтвердить внутреннюю высоту

Поэтому, прежде чем выбирать корпус размером 45×19 мм, необходимо подтвердить эффективное внутреннее пространство в соответствии с фактической высотой печатной платы и компонентов.

3. Широкое и тонкое поперечное сечение, более подходящее для горизонтальной планировки.

Размер 45×19 мм — это не просто стремление к «самому тонкому», но и достижение баланса между небольшой высотой и боковым пространством.

Для электронных модулей с относительно большими боковыми размерами печатной платы, которые не хотят быть слишком толстыми, такая структура поперечного сечения имеет хорошую адаптируемость.

4. Структура экструзии алюминия облегчает разработку изделий различной длины.

Поперечное сечение профиля 45×19 мм можно регулировать по длине в зависимости от внутреннего пространства различных изделий.

Одно и то же поперечное сечение можно использовать для разработки версий разной длины:

• Короткая версия: небольшая печатная плата или интерфейсные модули.
• Средняя версия: печатная плата + компоненты связи/управления.
• Длинная версия: сбор данных или мультиинтерфейсные электронные модули.

При разработке продуктов одной серии это может уменьшить структурные изменения, вызванные различным поперечным сечением корпуса.

Технические характеристики

Конкретные параметры, такие как марка алюминиевого сплава, толщина стенки профиля, внутренние размеры, диапазон длины, допуски на обработку и цвета обработки поверхности, должны зависеть от фактических чертежей и требований заказа.

Для каких продуктов подходит?

1. Электронные модули печатных плат.

Это относительно типичное направление применения для формата 45×19 мм.

Для модулей печатных плат малой высоты ширина 45 мм может использоваться для размещения печатной платы и интерфейса, а высота 19 мм позволяет контролировать общую толщину продукта.

Подходит для:

• Модули управления печатной платой
• Электронные панели управления
• Встроенная электроника
• Электронные интерфейсные модули

2. Модули преобразования сигналов и сбора данных.

Продукты преобразования сигналов и сбора данных обычно требуют печатных плат, разъемов и нескольких интерфейсов, но не обязательно требуют очень высокого корпуса.

Ширина 45×19 мм обеспечивает пространство для размещения интерфейса, а высота 19 мм помогает сохранить компактность продукта.

Подходит для:

• Модули преобразования сигналов
• Модули сбора данных
• Модули сигнального интерфейса
• Устройства интерфейса датчиков
• Модули измерения

3. Модули интерфейса связи

Для электронных модулей, в которых необходимо установить интерфейсы связи, ширина 45 мм может использоваться для размещения интерфейсов и печатных плат, а высота 19 мм подходит для продуктов с требованиями к общей толщине.

Например:

• Модули интерфейса связи
• Модули передачи данных
• Электроника сетевого интерфейса
• Модули промышленной связи

4. Электронные модули датчиков и Интернета вещей

Для сенсорных плат управления, модулей Интернета вещей и небольших устройств мониторинга, если высота внутренних электронных компонентов небольшая, для защиты можно использовать алюминиевый профильный корпус размером 45×19 мм.

Подходит для:

• Сенсорные модули
• Интернет вещей электроника
• Модули мониторинга
• Интеллектуальные модули управления
• Встроенные сенсорные устройства

5. Малые промышленные модули управления.

Размер 45×19 мм можно использовать для некоторых небольших промышленных электронных модулей управления, таких как:

• Интерфейсные модули управления
• Модули ввода/вывода
• Модули обработки сигналов
• Маленькие платы управления
• Модули промышленной связи

Если внутри имеются более высокие клеммы, реле или другие компоненты, необходимо подтвердить пригодность в соответствии с фактической высотой.

Какие конструкции можно обрабатывать?

Для различных конструкций электронных изделий возможна дальнейшая обработка алюминиевого профиля и концов.

Как выбрать между алюминиевым корпусом 45 × 19 мм и аналогичным размером?

Основная разница между разными размерами поперечного сечения заключается не в том, «что лучше», а в разных требованиях к внутреннему пространству и толщине изделия.

Когда наиболее подходит размер 45 × 19 мм?

Если ваш продукт:

• Относительно широкая по боковым размерам печатная плата
• Невысокий по высоте внутренних компонентов
• Необходимо контролировать общую толщину устройства

Тогда алюминиевый корпус для промышленного электронного модуля размером 45×19 мм — это спецификация, заслуживающая приоритета.

И наоборот, если внутри имеются более высокие разъемы, клеммы, модули питания или другие электронные компоненты, приоритет должен быть отдан подтверждению фактического внутреннего пространства, соответствующего высоте 19 мм.

Возможности обработки алюминиевых корпусов Boyuan Hardware

Boyuan Hardware имеет более чем 20-летний опыт работы в производстве алюминиевых корпусов и алюминиевых корпусов, производственная площадь которого составляет около 10 000 квадратных метров, и уже давно занимается обработкой алюминиевых корпусов, структурных деталей из алюминиевых профилей и корпусов электронных устройств.

Большинство производственных процессов в настоящее время могут быть выполнены собственными силами, в том числе:

• Резка алюминиевого профиля
• Трехосевая обработка с ЧПУ
• Бурение
• Постукивание
• Обработка поверхности
• Лазерная гравировка
• Шелкография
• Проверка продукта
• Сборка изделия

Компания имеет около 300 существующих пресс-форм и может объединять существующие ресурсы профилей, чтобы помочь клиентам подобрать подходящие поперечные сечения алюминиевых профилей.

Для продуктов, требующих нестандартных интерфейсов, монтажных отверстий или конструкций торцевой поверхности, для их достижения можно использовать дополнительную обработку с ЧПУ.

Часто задаваемые вопросы

В1: Подходит ли алюминиевый корпус 45×19 мм для печатных плат?

Подходит для электронных модулей печатной платы малой высоты. Конкретную пригодность необходимо подтвердить в соответствии с размерами печатной платы, высотой компонента и методом монтажа.

В2: В чем разница между 45×19 мм и 43×13 мм?

Алюминиевый корпус промышленного электронного модуля размером 45 × 19 мм шире и выше, поэтому внутреннее пространство заметно больше, подходит для продуктов, которым требуется больше места для размещения боковой печатной платы и интерфейса; Размер 43×13 мм больше ориентирован на ультратонкие электронные модули.

В3: Какой размер больше подходит: 45×19 мм или 44×23 мм?

Если больше внимания уделяется небольшой высоте и общей толщине, приоритет можно отдать размеру 45×19 мм; если внутри требуется большая высота установки компонента, более подходящим может быть размер 44×23 мм.

В конечном итоге это должно определяться в зависимости от печатной платы, высоты компонента и структуры интерфейса.

В4: Можно ли настроить длину 45 × 19 мм?

Резка по длине может выполняться в соответствии со структурой изделия и фактическими требованиями к обработке.

В5: Можно ли обрабатывать такие интерфейсы, как USB и RJ45?

Обработка отверстий с ЧПУ может быть выполнена в соответствии с размерами интерфейса и чертежами изделия.

В6: Можно ли обрабатывать резьбовые и монтажные отверстия?

Да. Сверление, нарезание резьбы и другая механическая обработка могут быть выполнены в соответствии с требованиями сборки.

В7: Можно ли нанести логотип на корпус?

Логотипы и идентификационные данные продукта могут быть обработаны с помощью лазерной гравировки или шелкографии в соответствии с требованиями.

В8: Что делать, если я не знаю, подходит ли размер 45 × 19 мм для моего продукта?

Вы можете указать размеры печатной платы, максимальную высоту компонента, расположение интерфейсов и общие требования к размерам продукта. На основании этой информации мы можем дополнительно подтвердить, подходит ли данная спецификация.

Какая информация необходима для покупки алюминиевого корпуса размером 45 × 19 мм?

Если вам нужно предложение или индивидуальная настройка, рекомендуется подготовить следующую информацию:

Если в настоящее время у вас нет полных чертежей корпуса, вы также можете сначала предоставить размеры продукта, печатную плату или информацию о внутренней структуре для предварительного подтверждения.
