Алюминиевый корпус коммуникационного оборудования 44×25 мм

Алюминиевый корпус коммуникационного оборудования 44×25 мм — компактный корпус из экструдированного алюминия, который находится между ультратонкими и более высокими вариантами профиля. Его высота 25 мм обеспечивает заметно больший внутренний зазор, чем версии 13 мм, 18 мм или 23 мм, что позволяет разместить в корпусе более высокие вставные компоненты, клеммные колодки, разъемы, переключатели и небольшие модули.

В то же время ширина 44 мм обеспечивает удобное боковое расположение печатных плат, разъемов, индикаторов, а также портов связи или питания. Такой баланс делает его практичным выбором для электронных модулей, которые требуют как небольшой площади, так и разумного места для компонентов.

Определение продукта

Алюминиевый корпус размером 44×25 мм представляет собой компактный корпус для электронных устройств, изготовленный из экструдированного алюминия, с внешними размерами примерно 44×25 мм. По сравнению с более тонкими низкопрофильными алюминиевыми корпусами этот размер обеспечивает более достаточную внутреннюю высоту для печатных плат, компонентов схемы, разъемов и макетов интерфейсов, сохраняя при этом небольшой общий объем.

Его боковой размер 44 мм подходит для размещения печатной платы и интерфейса, а высота 25 мм позволяет разместить относительно большое количество электронных компонентов. Поэтому он больше подходит для электронных модулей, к которым предъявляются определенные требования к объему, прочности конструкции, пространству для установки электронных компонентов и условиям отвода тепла.

Благодаря таким процессам, как резка, сверление, нарезание резьбы, обработка торцевой поверхности, интерфейсные отверстия, обработка поверхности, лазерная гравировка и шелкография, ему можно придать различную длину и монтажную форму в соответствии с фактической конструкцией продукта.

Основные преимущества

1. Ширина 44 мм, балансировка печатной платы и расположение интерфейса.

Боковое пространство шириной 44 мм больше, чем у сверхузких электронных корпусов, и его можно расположить в соответствии с размерами печатной платы:

• Клеммные колодки
• Розетки
• Переключатели
• Индикаторные лампы
• Кнопки
• Интерфейсы связи
• Силовые интерфейсы
• Sensor interfaces

Для электронных модулей, которым необходимо централизованно расположить несколько интерфейсов на торцевой поверхности корпуса, ширина 44 мм обеспечивает более гибкое конструктивное пространство.

2. Высота 25 мм, улучшенная емкость внутренних компонентов

Высота 25 мм обеспечивает больше внутреннего пространства, чем низкопрофильные модели, такие как 13 мм, 18 мм и 23 мм.

Поэтому он подходит не только для тонких печатных плат, но и больше подходит для установки электронных компонентов определенной высоты, таких как:

• Компоненты для сквозных отверстий печатной платы
• Клеммные колодки
• Разъемы
• Маленькие модули
• Переключатели и кнопки
• Компоненты, связанные с питанием
• Электронные компоненты, требующие определенной высоты монтажа

Для продуктов, которые не могут использовать ультратонкие корпуса, размер 44×25 мм может служить более сбалансированным выбором.

3. Алюминиевая экструзионная конструкция, подходящая для корпусов электронных устройств.

Корпуса из алюминиевого профиля обладают хорошей структурной стабильностью при относительно небольшом общем весе и подходят для электронного оборудования, которое требует многократной установки, разборки или длительного использования.

Структура профиля также облегчает резку по длине продукта и в сочетании с торцевыми пластинами, винтами и обработкой на станке с ЧПУ образует полный корпус электронного устройства.

4. Подходит для серий продуктов различной длины.

Для одной и той же серии электронного оборудования, если разные модели имеют разные печатные платы или количество внутренних компонентов, различные характеристики могут быть сформированы путем регулировки длины алюминиевого профиля.

Например:

• Короткая длина → небольшие электронные модули
• Средняя длина → печатная плата + интерфейсы + компоненты управления
• Большая длина → больше цепей и соединительных компонентов

Это позволяет разрабатывать несколько моделей продуктов с использованием одинакового или похожего поперечного сечения корпуса, что снижает затраты на перепроектирование корпуса.

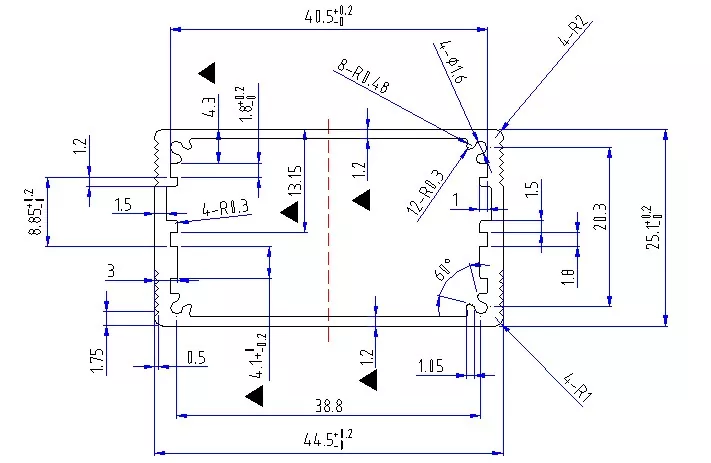

Технические характеристики

Примечание: Конкретные марки алюминиевых сплавов, толщина стенок, внутренняя структура, диапазоны длин, допуски на обработку и цвета обработки поверхности должны быть подтверждены в соответствии с фактическими чертежами или требованиями к продукту.

Применимые продукты и области применения

Размер 44×25 мм относится к компактным корпусам для электронного оборудования с определенной внутренней высотой и больше подходит для следующих продуктов.

1. Промышленные модули управления

Подходит для небольших промышленных систем управления, плат управления, модулей ввода-вывода и модулей интерфейса управления.

Например:

• Промышленные модули управления
• Модули управления вводом/выводом
• Модули интерфейса управления
• Маленькие модули, связанные с ПЛК
• Промышленные электронные контроллеры

Высота 25 мм обеспечивает больше места для монтажа печатных плат и таких компонентов, как клеммы, чем ультратонкие корпуса.

2. Модули сбора данных и преобразования сигналов.

Для оборудования сбора данных, требующего установки печатных плат, клеммных блоков и нескольких интерфейсов, размер 44×25 мм может обеспечить хорошее пространство для боковой компоновки.

Подходит для:

• Модули сбора данных
• Модули преобразования сигналов
• Модули сигнального интерфейса
• Модули измерения
• Интерфейсные модули датчиков

3. Коммуникационные и сетевые электронные модули.

Ширина 44 мм подходит для размещения интерфейсов связи, а высота 25 мм позволяет разместить печатные платы и соответствующие электронные компоненты.

Может использоваться для:

• Модули связи
• Интерфейсные модули
• Устройства передачи данных
• Промышленное коммуникационное оборудование
• Встроенная коммуникационная электроника

4. Интернет вещей и интеллектуальные электронные модули

Подходит для продуктов, в которых необходимо установить печатные платы, схемы управления, интерфейсы и компоненты датчиков в относительно небольшом объеме.

Например:

• Контроллеры Интернета вещей
• Сенсорные модули
• Интеллектуальные модули управления
• Встроенная электроника
• Модули мониторинга

5. Малые инструменты и испытательное оборудование

Для небольших электронных модулей измерения, обнаружения и тестирования алюминиевый корпус может обеспечить полную механическую защиту внутренних печатных плат.

Подходит для:

• Электронные тестовые модули
• Измерительные приборы
• Оборудование для тестирования сигналов
• Лабораторная электроника
• Портативные электронные модули

Доступна специальная индивидуальная обработка

Мы не только обрабатываем корпус из алюминиевого профиля, но также можем выполнить дальнейшую механическую обработку корпуса в соответствии со структурой продукта.

Часто задаваемые вопросы

Вопрос 1: Подходит ли алюминиевый корпус 44×25 мм для установки печатных плат?

Да. Этот размер можно использовать для электронных продуктов, таких как печатные платы, платы управления, модули связи и модули сбора данных. Подходит ли он конкретно, необходимо подтвердить в зависимости от размеров печатной платы, высоты компонента и метода монтажа.

Вопрос 2: В чем разница между алюминиевым корпусом для коммуникационного оборудования размером 44×25 мм и 44×23 мм?

Оба имеют одинаковую ширину, а основная разница заключается в высоте. Размер 44×25 мм добавляет примерно 2 мм высоты по сравнению с размером 44×23 мм, поэтому пространство для установки внутренних компонентов относительно больше и больше подходит для электронного оборудования, содержащего компоненты определенной высоты, например клеммных колодок, разъемов и переключателей.

В3: Можно ли настроить длину алюминиевого корпуса 44×25 мм?

Обработка длины может выполняться в соответствии с конструкцией изделия и требованиями к обработке алюминиевого профиля. Фактическую обрабатываемую длину необходимо подтвердить в сочетании с конкретными требованиями к изделию и заказу.

Вопрос 4: Можно ли обрабатывать интерфейсные отверстия, такие как USB и RJ45?

Обработка отверстий на станках с ЧПУ может быть выполнена по чертежам заказчика и размерам сопряжения. Конкретные положения отверстий, размеры и конструкции должны быть подтверждены на этапе чертежа.

В5: Можно ли обрабатывать резьбовые отверстия?

Да. Сверление, нарезание резьбы и другие виды механической обработки могут выполняться в зависимости от способа крепления изделия.

В6: Можно ли разместить логотип на алюминиевом корпусе?

В соответствии с требованиями заказчика может быть выполнена обработка логотипа и идентификации продукта, такая как лазерная гравировка или шелкография.

В7: Можете ли вы обработать корпус электронного устройства целиком?

Да. Мы можем выполнить резку, обработку на станке с ЧПУ, обработку поверхности, обработку логотипа, проверку и сопутствующие процессы сборки вокруг алюминиевого экструзионного корпуса.

В8: Что делать, если я не знаю, какой размер алюминиевого корпуса выбрать?

Сначала вы можете указать размеры печатной платы, максимальную внутреннюю высоту компонентов, расположение интерфейсов и необходимые внешние размеры продукта. Мы можем помочь подтвердить соответствующую спецификацию профиля на основе этих структурных параметров.

Что необходимо учитывать при покупке алюминиевого корпуса размером 44×25 мм?

Для быстрого подтверждения технологичности продукции клиентам рекомендуется предоставить следующую информацию:

Если в настоящее время у вас есть только печатная плата или прототип продукта и нет полного чертежа корпуса, вы также можете начать с подтверждения размеров и внутренней структуры продукта.
