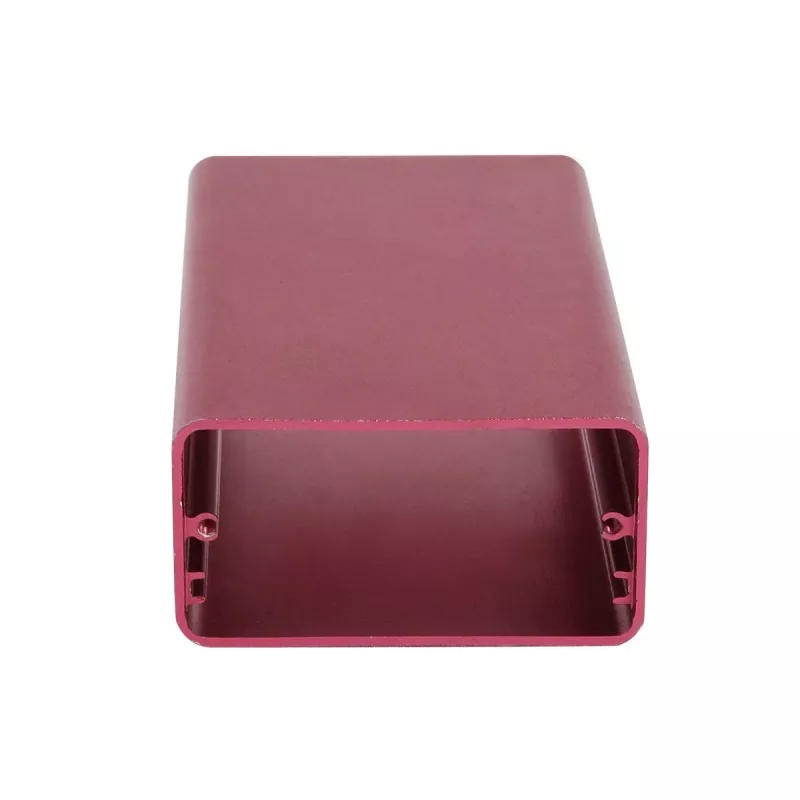

Алюминиевый корпус для оборудования сбора данных 44×23 мм

Алюминиевый корпус для оборудования сбора данных 44×23 мм — низкопрофильный корпус из экструдированного алюминия, расположенный между небольшими электронными модулями и более крупным оборудованием управления. Его ширина 44 мм обеспечивает пространство для размещения печатных плат и разъемов сбоку, а высота 23 мм сохраняет компактность устройства в целом. Это делает его хорошо подходящим для продуктов, которые должны вмещать печатную плату, несколько интерфейсов и умеренное количество компонентов, не становясь при этом чрезмерно высокими.

Длина обрезается в соответствии с размерами печатной платы и устройства, а последующая механическая обработка с ЧПУ, сверление, нарезание резьбы, интерфейсные отверстия, обработка торцевых пластин и обработка логотипа превращают стандартный профиль в полностью изготовленный по индивидуальному заказу алюминиевый корпус. Компания Boyuan Hardware с более чем 20-летним опытом работы и фабрикой площадью около 10 000 кв.м обеспечивает резку, станки с ЧПУ, сверление, нарезание резьбы, обработку поверхности, лазерную гравировку, шелкографию, проверку и сборку.

Определение продукта

Алюминиевый корпус размером 44×23 мм представляет собой экструдированный алюминиевый корпус для электронного оборудования, подходящий для печатных плат малого и среднего размера, модулей управления схемами, модулей связи, оборудования для сбора данных и встраиваемых электронных продуктов.

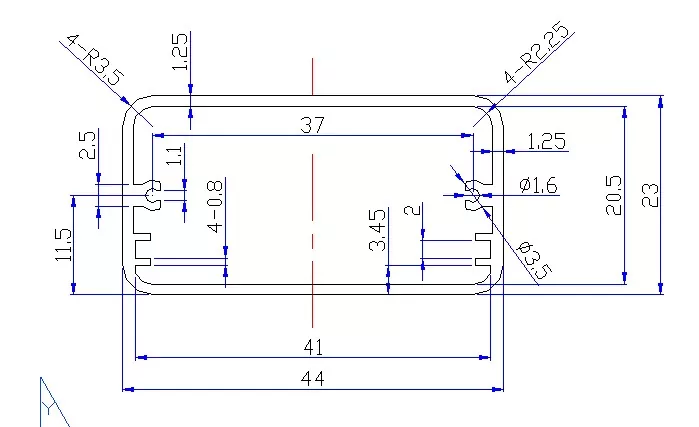

Размер 44×23 мм имеет более широкую структуру с меньшим поперечным сечением: боковой размер 44 мм обеспечивает определенное пространство для размещения печатных плат и электронных компонентов, а высота 23 мм сохраняет общую структуру устройства компактной.

Этот размер больше подходит для продуктов между небольшими электронными модулями и более крупным оборудованием управления. Особенно, когда в продукт необходимо установить печатную плату, интерфейсы, разъемы и определенное количество электронных компонентов, но при этом нежелательно, чтобы корпус был слишком высоким, хорошо подходит размер 44 × 23 мм.

Корпус можно отрезать фиксированной длины в соответствии с длиной печатной платы и устройства, а затем в сочетании с обработкой на станке с ЧПУ, сверлением, нарезанием резьбы, интерфейсными отверстиями, обработкой торцевых пластин и обработкой логотипа создать полностью изготовленный по индивидуальному заказу алюминиевый электронный корпус.

Основные преимущества

1. Боковое пространство 44 мм, подходит для печатной платы и схемы интерфейса.

Наиболее примечательной особенностью формата 44×23 мм является его относительно большая ширина при сохранении небольшой высоты.

Боковой размер 44 мм обеспечивает пространство для размещения электронных компонентов, разъемов и интерфейсов на печатной плате, подходящее для электронных модулей, требующих бокового расположения компонентов схемы.

Особенно подходит для:

• Модули управления печатной платой
• Модули сбора данных
• Модули преобразования сигналов
• Коммуникационные модули
• Модули ввода/вывода
• Встроенные электронные устройства

По сравнению с более узкими алюминиевыми профилями, этот тип поперечного сечения обеспечивает больший боковой запас для проектирования внутренней конструкции.

2. Высота 23 мм, баланс внутреннего пространства и толщины устройства.

Высота 23 мм — это относительно скромная спецификация электронного корпуса.

Это не ультратонкий корпус толщиной 13 мм, предназначенный главным образом для электронных компонентов малой высоты, и не корпус толщиной около 29 мм, который подчеркивает большую внутреннюю высоту.

Таким образом, размер 44×23 мм больше подходит для: электронных устройств, которым требуется определенное внутреннее пространство, но которые также хотят контролировать общую высоту продукта.

Это позволяет охватить относительно широкий спектр промышленных электронных и коммуникационных электронных модулей.

3. Подходит для комбинаций печатных плат, интерфейсов и электронных компонентов.

В реальных электронных продуктах корпус обычно должен не только вмещать печатную плату, но также обрабатывать:

• Силовые интерфейсы
• Интерфейсы связи
• Сигнальные интерфейсы
• Клеммные колодки
• Индикаторные лампы
• Кнопки
• Разъемы

Размер 44×23 мм можно подвергнуть последующей механической обработке в соответствии с конкретным положением этих компонентов, превратив профильный корпус стандартного сечения в индивидуальный корпус, соответствующий конструкции устройства.

4. Длина может быть отрегулирована в зависимости от печатной платы и структуры продукта.

44×23 мм — это спецификация поперечного сечения корпуса, а конечную длину продукта можно регулировать в соответствии с внутренней монтажной платой и электронными компонентами.

Таким образом, одна и та же спецификация 44×23 мм может соответствовать сериям продуктов разной длины:

При разработке серии продукции можно сохранить одно и то же сечение при формировании разных моделей за счет изменения длины.

Технические характеристики

Примечание: Фактические марки алюминиевых сплавов, толщина стенок профиля, внутренняя структура, диапазоны длин, допуски на обработку и требования к обработке поверхности должны быть подтверждены в соответствии с конкретными чертежами или заказами.

Область применения

1. Промышленные модули управления

Размер 44×23 мм можно использовать для различных промышленных электронных модулей малого и среднего размера, таких как:

• Периферийные модули ПЛК
• Модули ввода/вывода
• Промышленные модули управления
• Модули преобразования сигналов
• Модули сбора данных
• Встроенные модули управления
• Электронные модули средств автоматизации

Эти продукты обычно должны вмещать как печатные платы, так и интерфейсные компоненты, поэтому по сравнению с особенно небольшими алюминиевыми корпусами требуется определенное пространство для боковой компоновки.

2. Data Acquisition and Signal Conversion Equipment

Подходит для:

• Модули сбора данных
• Модули сбора сигналов
• Преобразователи сигналов
• Модули преобразования данных
• Интерфейсные модули датчиков
• Модули мониторинга

В эти устройства обычно необходимо установить печатные платы, разъемы и определенное количество электронных компонентов. Размер 44×23 мм может обеспечить относительно компактное структурное пространство.

3. Модули связи и передачи данных.

Может использоваться для:

• Коммуникационные модули
• Модули передачи данных
• Модули интерфейса связи
• Устройства преобразования сигналов
• Электронные модули сетевой связи
• Встроенные коммуникационные устройства

Торцевую или боковую поверхность можно открыть в соответствии с расположением интерфейса, чтобы обеспечить полное соединение между печатной платой и внешними устройствами.

4. Интернет вещей и интеллектуальные электронные модули

Может использоваться для:

• Модули управления Интернетом вещей
• Интеллектуальные модули мониторинга
• Терминалы сбора данных
• Модули дистанционного управления
• Электронные модули интеллектуальных датчиков
• Встроенные интеллектуальные устройства

Эта спецификация больше подходит для продуктов, которым необходимо сохранять устройство компактным, но при этом требуется определенное пространство для размещения на печатной плате.

5. Малые инструменты и испытательное оборудование

Также может использоваться для:

• Модули измерения
• Модули обнаружения
• Тестирование электронных модулей
• Модули обработки сигналов
• Модули внутреннего контроля прибора
• Маленькие устройства мониторинга

Если внутри находятся высокие электронные компоненты, во время выбора необходимо подтвердить, соответствует ли высота 23 мм фактическому пространству для установки.

Настраиваемый контент

Семинар-шоу

Часто задаваемые вопросы

Для каких продуктов подходит алюминиевый корпус 44×23 мм?

В основном подходит для электронных модулей печатных плат, промышленных модулей управления, модулей связи, модулей сбора данных, модулей преобразования сигналов, устройств Интернета вещей и небольших электронных модулей приборов.

Is the 44×23mm aluminum enclosure suitable for PCBs?

Подходит для электронных модулей печатных плат малого и среднего размера, но необходимо подтвердить конкретную адаптируемость в зависимости от размеров печатной платы, метода монтажа, высоты компонента и внутренней структуры профиля.

В чем разница между 44×23 мм и 42×23 мм?

Оба имеют одинаковую высоту, но размер 44×23 мм имеет больший боковой размер. Поэтому, когда требуется больше бокового пространства для размещения печатной платы, интерфейсов или места для установки электронных компонентов, приоритетом может быть размер 44×23 мм.

Можно ли изменить длину корпуса 44×23 мм?

Да. 44×23 мм — это размер поперечного сечения, а фактическая длина корпуса может быть отрезана до фиксированной длины в соответствии с печатной платой и структурой продукта.

Можно ли обрабатывать интерфейсы и монтажные отверстия?

Да. Интерфейсные отверстия, монтажные отверстия, резьбовые отверстия и другая трехосная обработка с ЧПУ могут быть выполнены в соответствии с 2D/3D чертежами.

Можно ли сделать логотип?

Возможна лазерная гравировка или шелкография.

Можно ли сначала изготовить образцы алюминиевого корпуса для оборудования сбора данных размером 44×23 мм?

Да. Сначала может быть выполнена выборочная обработка, которая используется для подтверждения монтажа печатной платы, внутреннего пространства, положения интерфейсов и общей сборки.
