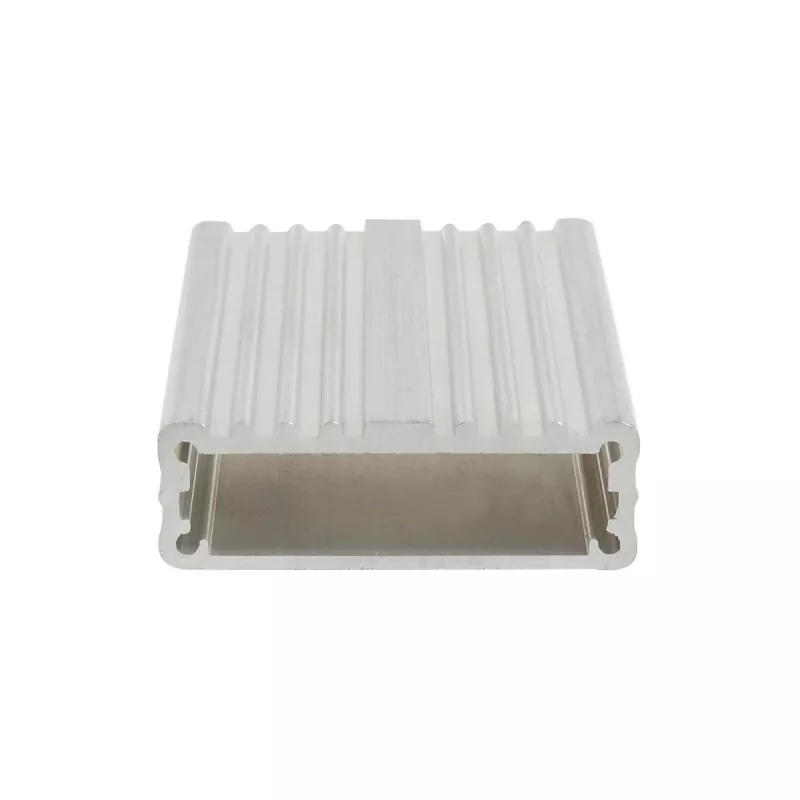

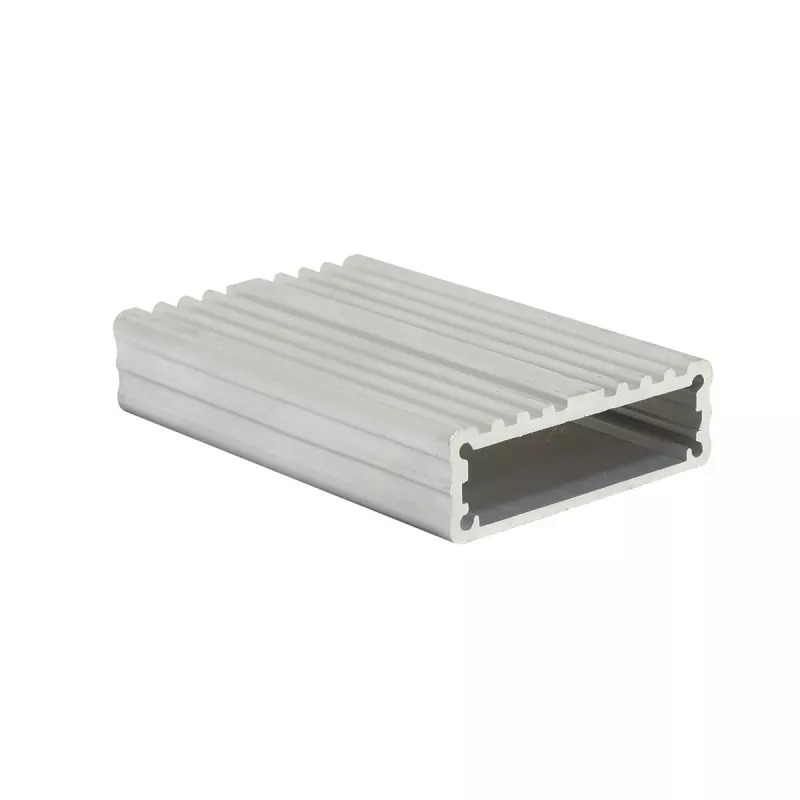

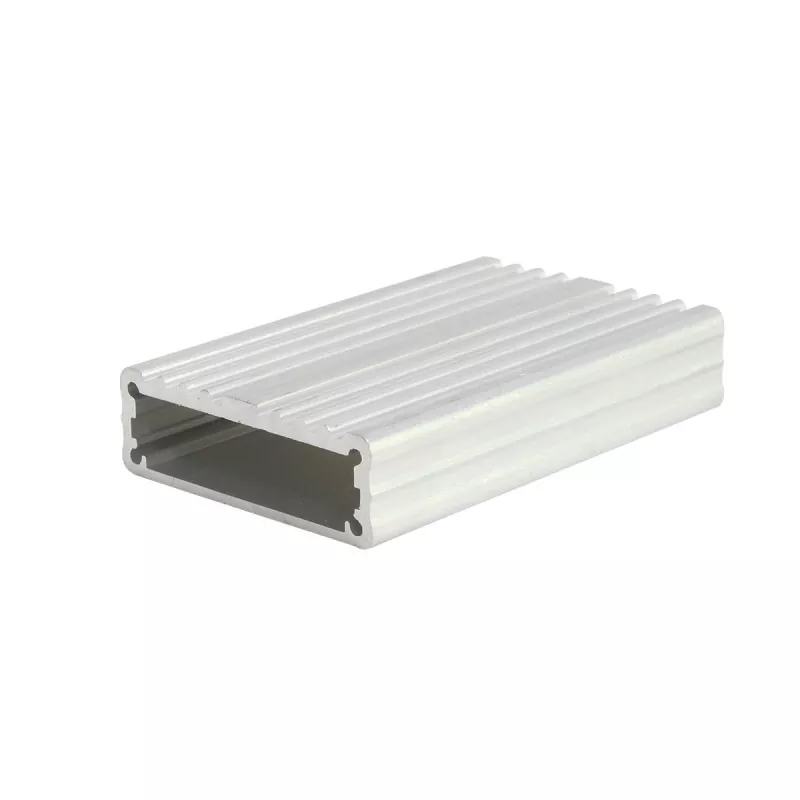

Алюминиевый корпус встроенного электронного модуля 43×13 мм

Когда высота внутренних компонентов электронного модуля ограничена и необходимо контролировать общую толщину изделия, низкопрофильный алюминиевый корпус может эффективно уменьшить пространство, занимаемое оборудованием. Его поперечный размер 43 мм обеспечивает определенную ширину печатной платы. Благодаря конструкции поперечного сечения «шире + нижнее» обеспечивается структурная защита и пространство для установки плоских электронных модулей. Boyuan имеет более чем 20-летний опыт работы, а площадь завода составляет около 10 000 квадратных метров. Приходите и проконсультируйтесь с нами.

Для чего он подходит?

• Тонкие модули печатных плат
• Электронные модули датчиков
• Модули преобразования сигналов
• Интерфейсные модули
• Модули сбора данных
• Встроенные электронные компоненты
• Внутренние модули небольших приборов

Фактическая применимость должна быть дополнительно подтверждена в соответствии с размерами печатной платы, высотой компонента, формой интерфейса и внутренней монтажной структурой.

Особенности продукта

1. Низкая высота 13 мм, подходит для продуктов, чувствительных к толщине

Основным преимуществом алюминиевого корпуса встроенного электронного модуля размером 43×13 мм является не «большое» внутреннее пространство, а небольшая общая высота.

Для электронных модулей, которые необходимо устанавливать в пространствах с ограниченной толщиной, высота корпуса напрямую влияет на конечные размеры продукта.

Поэтому 43х13мм больше подойдет для:

• Тонкие электронные устройства
• Низкопрофильные модули печатных плат
• Встроенные электронные компоненты
• Внутренние электронные модули прибора
• Сенсорные модули
• Маленькие модули обработки сигналов

Если сами внутренние электронные компоненты имеют небольшую высоту, использование корпуса с поперечным сечением 13 мм позволит избежать использования слишком глубокого корпуса для размещения печатной платы.

2. Ширина 43 мм и высота 13 мм образуют плоское поперечное сечение.

Соотношение ширины и высоты 43×13 мм вполне очевидно.

Это не электронный корпус, близкий к квадрату, а скорее плоская конструкция, склоняющаяся к боковому расширению.

Эта структура подходит для боковой компоновки печатной платы, например, для размещения компонентов схемы, разъемов или сигнальных интерфейсов вдоль направления печатной платы.

Для некоторых продуктов, которым требуется более широкое пространство для размещения печатной платы + меньшая толщина устройства, это сечение больше подходит, чем высокий и узкий корпус.

3. Подходит для тонких печатных плат и электронных функциональных модулей.

Размер 43×13 мм может служить внешней защитной конструкцией для печатных плат.

Для печатных плат без крупных компонентов, трансформаторов или высоких разъемов внутри можно выполнить резку фиксированной длины в соответствии с длиной печатной платы с последующей обработкой интерфейсов и монтажных конструкций для реального продукта.

Обычная постобработка включает в себя:

• Резка фиксированной длины
• Торцевая обработка на станке с ЧПУ
• Интерфейсные отверстия
• Обработка монтажных отверстий
• Обработка резьбовых отверстий
• Обработка крепежной конструкции печатной платы
• Отверстия для индикаторных лампочек
• Отверстия для пуговиц
• Обработка логотипа

4. Особенно подходит для серий продуктов

Если электронный продукт имеет печатные платы разной длины, но в основном одинаковой структуры поперечного сечения, сечение 43×13 мм может оставаться неизменным, регулируя только длину профиля.

Например:

• Короткая длина → небольшие электронные модули
• Средняя длина → модули датчиков/преобразователей
• Увеличенная длина → тонкие модули управления или данных

Этот метод подходит для серийной разработки электронных продуктов.

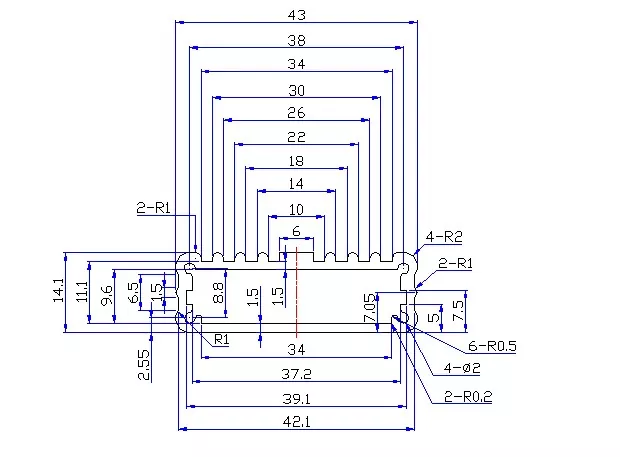

Технические характеристики

Примечание: Конкретные марки алюминиевых сплавов, толщина стенок профиля, внутренняя структура, диапазоны длин, допуски на обработку и требования к обработке поверхности должны быть подтверждены в соответствии с конкретными чертежами или заказами.

Область применения

1. Тонкие электронные модули печатной платы

Одно из наиболее подходящих направлений для размеров 43×13 мм — это печатные модули малой высоты.

Например:

• Модули цепей управления
• Модули обработки сигналов
• Интерфейсные модули
• Конверсионные модули
• Встроенные электронные модули
• Небольшие электронные платы управления

Эти продукты обычно не требуют очень большого внутреннего пространства, но требуют определенной ширины боковой компоновки печатной платы, поэтому более подходящей является плоская структура 43 × 13 мм.

2. Электронные модули датчиков и обнаружения.

Может использоваться для некоторых:

• Сенсорные модули
• Модули сбора сигналов
• Модули обнаружения
• Модули мониторинга
• Модули сбора данных
• Электронные компоненты интерфейса датчика

Алюминиевый корпус встроенного электронного модуля размером 43×13 мм особенно подходит для электронных устройств с тонкими внутренними схемами и ограниченной общей толщиной изделия.

3. Преобразование сигналов и интерфейсные модули.

Например:

• Модули преобразования сигналов
• Модули преобразования интерфейсов
• Модули интерфейса данных
• Модули интерфейса связи
• Модули обработки электрических сигналов

Эти продукты обычно требуют печатной платы и определенного количества разъемов, но общий объем все равно невелик.

4. Встроенные электронные устройства

Размер 43х13мм можно использовать для некоторых электронных модулей, которые необходимо установить внутрь других устройств, например:

• Встроенные модули управления
• Небольшие электронные модули мониторинга
• Компоненты сбора данных
• Умные электронные модули
• Внутренние функциональные модули устройства

Низкая конструкция особенно подходит для сценариев с ограниченным монтажным пространством.

5. Внутренние электронные модули небольших приборов.

Также может использоваться для:

• Измерительные электронные модули
• Тестовые модули
• Модули управления приборами
• Модули обработки сигналов
• Внутренние компоненты оборудования обнаружения

Однако если внутри изделия имеются высокие электронные компоненты, высоты 13 мм может быть недостаточно, и необходимо выбрать более высокий алюминиевый профиль.

Настраиваемый контент

Семинар-шоу

Часто задаваемые вопросы

Для каких продуктов подходит алюминиевый корпус 43×13 мм?

В основном подходит для тонких печатных плат, сенсорных модулей, модулей преобразования сигналов, интерфейсных модулей, модулей сбора данных и встроенных электронных компонентов.

Почему алюминиевый корпус размером 43×13 мм подходит для тонких электронных устройств?

Потому что высота поперечного сечения корпуса составляет всего 13 мм. По сравнению с более высокими корпусами из алюминиевого профиля он больше подходит для электронных устройств с требованиями к общей толщине продукта.

Может ли размер 43×13 мм вместить печатную плату?

Да, но конкретная адаптируемость должна быть подтверждена в соответствии с размерами печатной платы, высотой компонента и внутренней структурой профиля.

Подходит ли размер 43×13 мм для промышленного оборудования управления?

Алюминиевый корпус встроенного электронного модуля размером 43×13 мм больше подходит для промышленных электронных модулей небольшой высоты, таких как сигнальные модули, интерфейсные модули, модули сбора данных и т. д. Если это контроллер с множеством внутренних компонентов, требующих большего пространства, следует рассмотреть вариант более высокого корпуса.

Можно ли настроить длину корпуса?

Да. 43×13 мм представляет собой размер поперечного сечения, а фактическая длина продукта может быть отрезана фиксированной длины в соответствии с печатной платой и структурой устройства.
