Алюминиевый корпус модуля связи 42×23 мм

По сравнению с более высокими электронными корпусами эта конструкция больше подходит для продуктов с требованиями к толщине устройства, монтажному пространству и общему объему. Он может централизованно размещать печатные платы, компоненты схем и интерфейсные сборки внутри относительно компактного корпуса, одновременно адаптируясь к электронным модулям различной длины посредством резки фиксированной длины и последующей обработки на станке с ЧПУ. Boyuan Hardware с более чем 20-летним опытом и заводом площадью около 10 000 кв.м.

Определение продукта

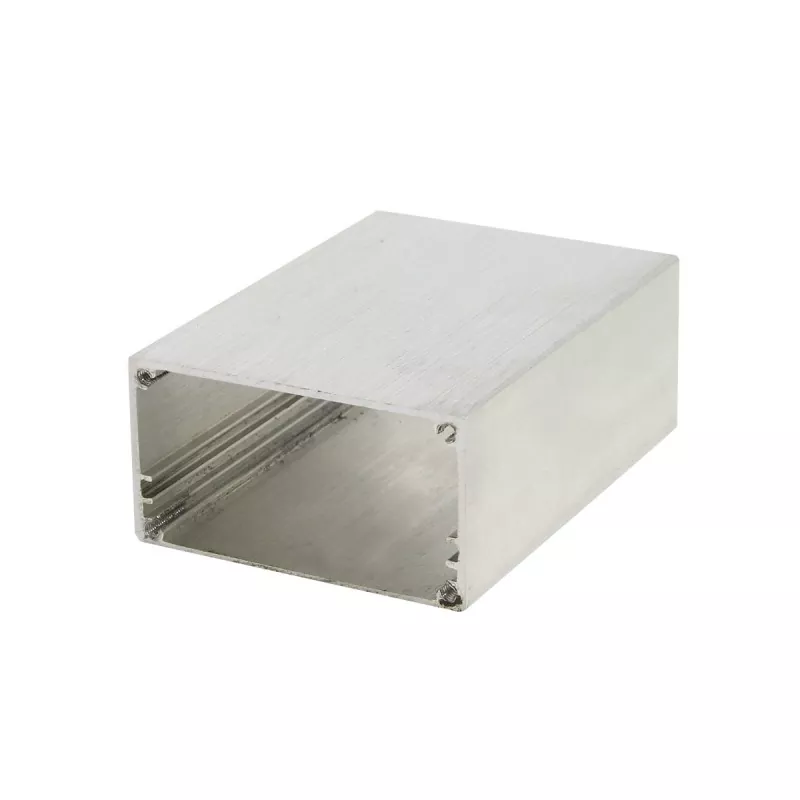

Алюминиевый корпус размером 42×23 мм представляет собой экструдированный алюминиевый электронный корпус, подходящий для печатных плат малого и среднего размера, схемных модулей, сигнальных модулей и встраиваемых электронных устройств.

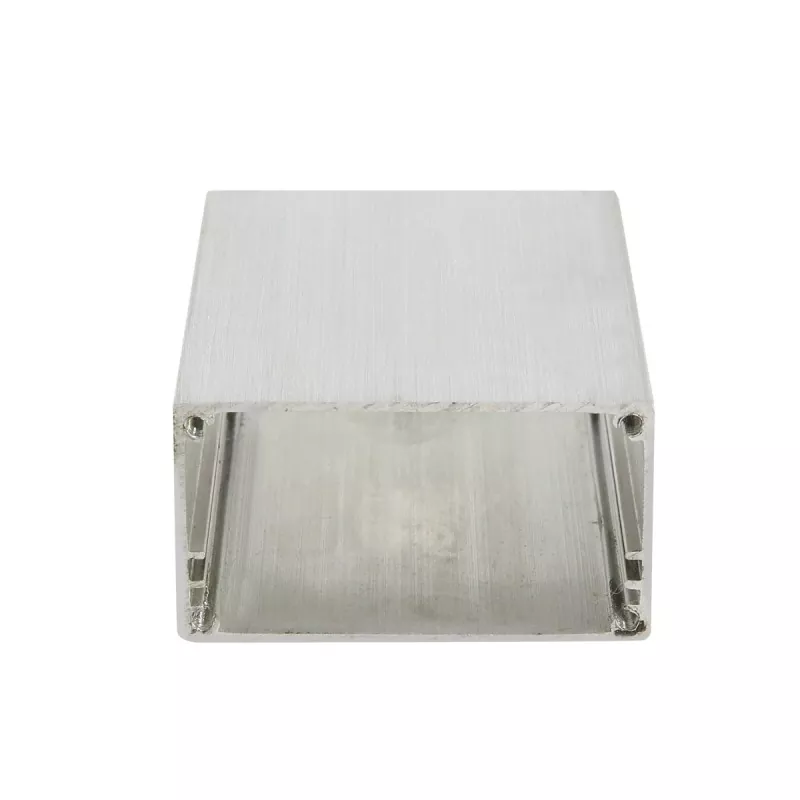

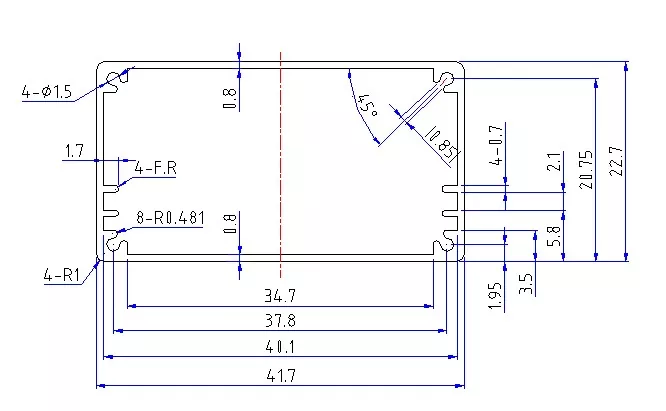

Поперечное сечение 42×23 мм имеет очевидный плоский характер: боковой размер достигает 42 мм, а высота — всего 23 мм. По сравнению с более высокими электронными корпусами эта конструкция больше подходит для продуктов с требованиями к толщине устройства, монтажному пространству и общему объему.

Алюминиевый корпус модуля связи размером 42×23 мм позволяет централизованно размещать печатные платы, компоненты схем и интерфейсные сборки внутри относительно компактного корпуса, одновременно адаптируясь к электронным модулям различной длины посредством резки фиксированной длины и последующей обработки на станке с ЧПУ.

Поэтому размер 42×23 мм больше подходит для промышленного управления, сбора данных, преобразования сигналов, модулей связи, электронных устройств Интернета вещей и небольших тестовых модулей.

Основные преимущества

1. Низкая высота 23 мм, подходит для плоского устройства.

Наиболее примечательной особенностью формата 42×23 мм является его относительно небольшая высота.

Для электронных модулей, которые необходимо устанавливать внутри оборудования, шкафов управления, приборных панелей или других мест с ограниченным пространством, меньшая высота корпуса помогает контролировать общую толщину устройства.

Поэтому он больше подходит для:

• Плоские модули печатных плат
• Встроенные модули управления
• Модули сбора данных
• Модули преобразования сигналов
• Электронные модули связи
• Маленькие устройства Интернета вещей

Если продукт чувствителен к высоте корпуса, размер 42×23 мм имеет более очевидное преимущество в размерах по сравнению с более глубокими характеристиками.

2. Боковой размер 42 мм обеспечивает большую ширину компоновки печатных плат.

Хотя высота составляет всего 23 мм, боковой размер 42 мм обеспечивает относительно достаточное боковое монтажное пространство.

Это практично для продуктов, которые необходимо разместить на печатной плате:

• Клеммные колодки
• Интерфейсы
• Разъемы
• Индикаторные лампы
• Компоненты управления
• Электронные компоненты

Таким образом, размер 42×23 мм — это не просто стремление к «тонкости», но и более широкое и низкое поперечное сечение, подходящее для электронных продуктов с боковой компоновкой печатных плат.

3. Подходит для электронных модулей различной длины.

42×23 мм соответствует размеру поперечного сечения корпуса, а фактическую длину изделия можно регулировать в зависимости от внутренней печатной платы и электронных компонентов.

Одно и то же поперечное сечение может иметь разные характеристики при разной длине, например:

• Короткий тип → компактные электронные модули
• Средняя длина → модули управления/связи
• Более длинная структура → сбор данных и многоинтерфейсные электронные модули.

Этот метод особенно подходит для серий электронных устройств, которые имеют несколько моделей, но относительно схожую внутреннюю структуру.

4. Индивидуальная обработка на основе стандартных профилей.

Алюминиевый корпус размером 42×23 мм не означает, что конечный продукт может сохранять только стандартную форму профиля.

По чертежам изделия может быть выполнена дальнейшая обработка:

• Резка фиксированной длины
• Торцевая обработка на станке с ЧПУ
• Интерфейсные отверстия
• Mounting hole machining
• Обработка резьбовых отверстий
• Обработка монтажной конструкции печатной платы
• Обработка отверстий для пуговиц
• Световой индикатор обработки отверстий
• Обработка логотипа

Это позволяет стандартным алюминиевым профилям адаптироваться к различным электронным продуктам.

Технические характеристики

Примечание: Фактические марки алюминиевых сплавов, толщина стенок, внутренняя структура профиля, диапазоны длин, допуски на обработку и требования к обработке поверхности должны быть подтверждены в соответствии с конкретными чертежами или заказами.

Область применения

1. Модули сбора данных и преобразования сигналов.

Размер 42×23 мм больше подходит для электронных модулей небольшого размера, но требующих определенной ширины монтажа на печатной плате, например:

• Модули сбора данных
• Модули сбора сигналов
• Преобразователи сигналов
• Модули преобразования данных
• Интерфейсные модули датчиков
• Модули мониторинга

В этих устройствах обычно необходимо размещать разъемы и электронные компоненты на печатной плате, сохраняя при этом общую высоту изделия небольшой.

2. Электронные модули промышленного управления.

Может применяться к:

• Периферийные модули ПЛК
• Модули ввода/вывода
• Промышленные модули управления
• Встроенные контроллеры
• Электронные модули средств автоматизации
• Модули сигналов управления

Для небольших модулей управления, которые необходимо установить внутри оборудования управления или в других ограниченных пространствах, плоский корпус упрощает структурную компоновку.

3. Модули связи и передачи сигналов.

Подходит для:

• Коммуникационные модули
• Модули передачи данных
• Устройства преобразования сигналов
• Электронные модули сетевой связи
• Встроенные коммуникационные устройства
• Модули интерфейса связи

Корпус можно открыть в соответствии с определенными позициями интерфейса, так что печатная плата, интерфейсы и корпус образуют полную структуру электронного устройства.

4. Интернет вещей и интеллектуальные электронные устройства

Размер 42×23 мм также можно использовать для:

• Модули управления Интернетом вещей
• Интеллектуальные модули мониторинга
• Терминалы сбора данных
• Интеллектуальные сенсорные модули
• Модули дистанционного управления
• Встроенные электронные устройства

Алюминиевый корпус модуля связи размером 42×23 мм особенно подходит для продуктов, которым необходимо сделать электронные модули тоньше и компактнее.

5. Небольшие испытательные и инструментальные модули.

Например:

• Модули измерения
• Модули обнаружения
• Модули тестирования сигналов
• Мониторинг электронных модулей
• Внутренние модули небольших приборов
• Модули управления испытательным оборудованием

Подходит ли он в конечном итоге для конкретного продукта, необходимо подтвердить с учетом размеров печатной платы, высоты компонента, схемы интерфейса и метода монтажа.

5. Настраиваемый контент

Семинар-шоу

Часто задаваемые вопросы

Для каких продуктов подходит алюминиевый корпус 42×23 мм?

В основном подходит для электронных модулей печатных плат малого и среднего размера, промышленных модулей управления, модулей сбора данных, модулей преобразования сигналов, модулей связи, устройств Интернета вещей и небольших тестовых электронных модулей.

Почему размер 42×23 мм подходит для плоских электронных устройств?

Потому что его высота 23 мм, а боковой размер 42 мм. По сравнению с более высокими корпусами, он больше подходит для продуктов, которым необходимо контролировать толщину устройства, а также требует определенного бокового места для установки печатной платы.

Можно ли изменить длину алюминиевого корпуса 42×23 мм?

Да. 42×23 мм — это размер поперечного сечения, а фактическая длина корпуса может быть отрезана до фиксированной длины в зависимости от структуры печатной платы и устройства.

Можно ли сделать корпус по печатной плате?

Да. Конструкция корпуса и метод обработки могут быть подтверждены по размерам печатной платы, монтажным отверстиям, положениям интерфейсов и расположению внутренних компонентов.

Можно ли обрабатывать интерфейсы и монтажные отверстия?

Да. Интерфейсные отверстия, монтажные отверстия, резьбовые отверстия и другая трехосная обработка с ЧПУ могут быть выполнены в соответствии с 2D/3D чертежами.
