Корпус электроники из экструдированного алюминия 35×18 мм для печатной платы

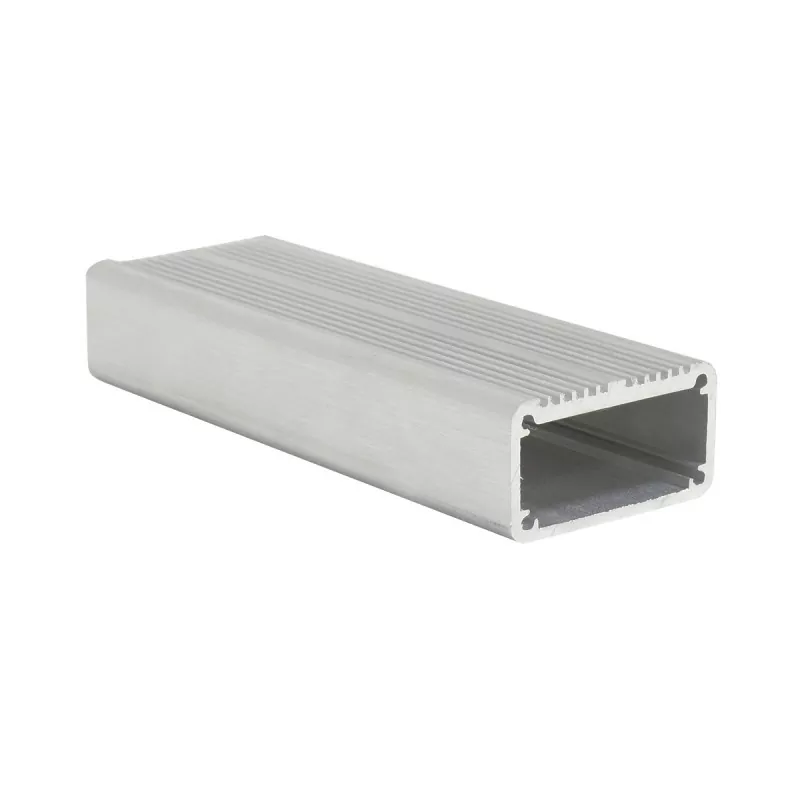

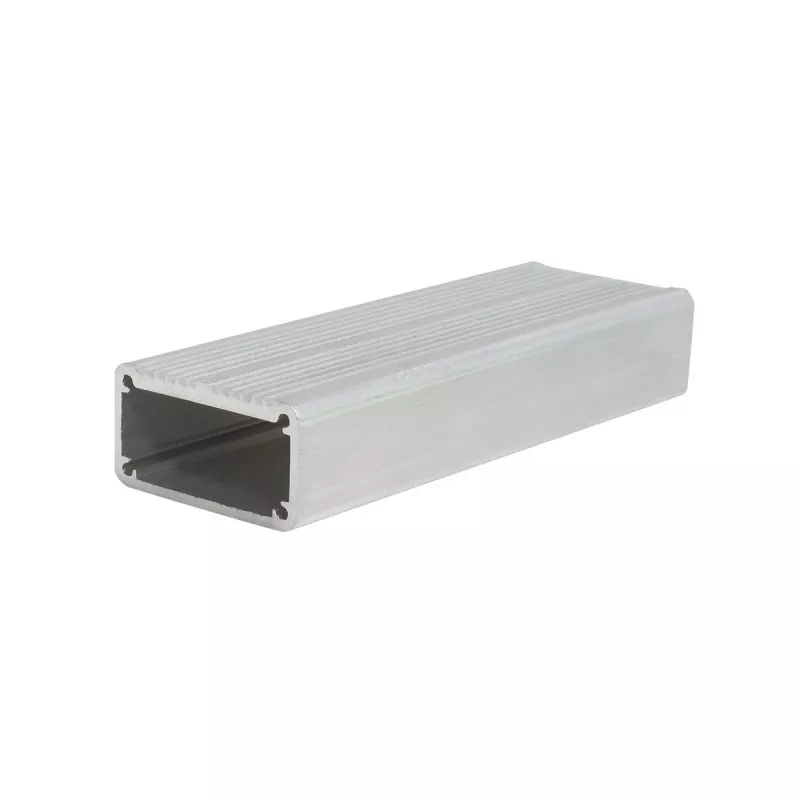

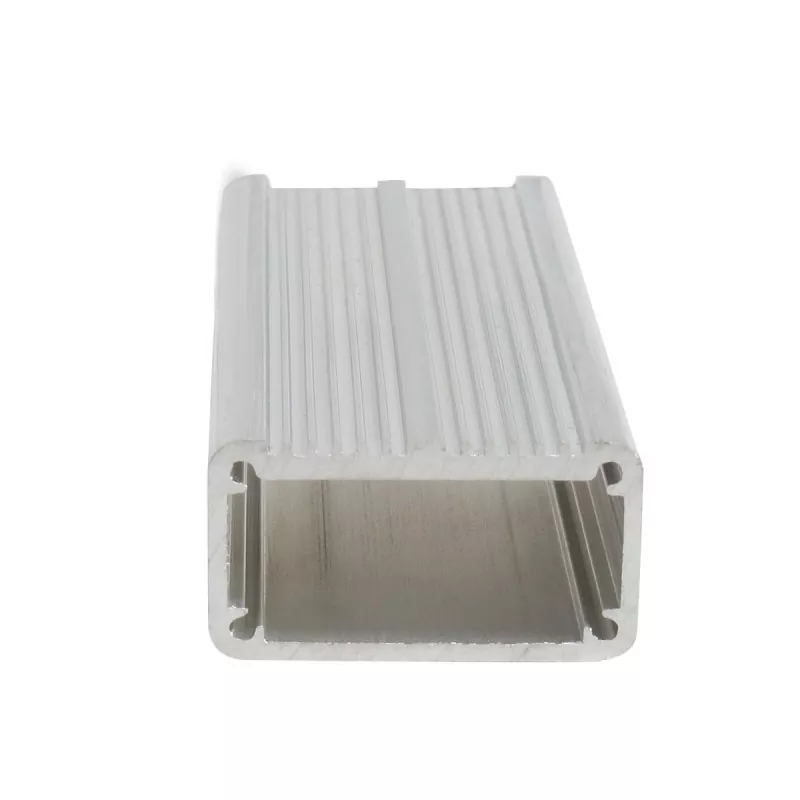

Корпус электроники из экструдированного алюминия 35×18 мм для печатной платы — алюминиевый корпус с плоским профилем, предназначенный для компактных печатных плат, модулей сбора данных, датчиков, блоков связи и компактной электроники. Благодаря ширине 35 мм и низкопрофильной высоте 18 мм он обеспечивает баланс между монтажным пространством на плате и минимальной толщиной устройства.

Основные преимущества

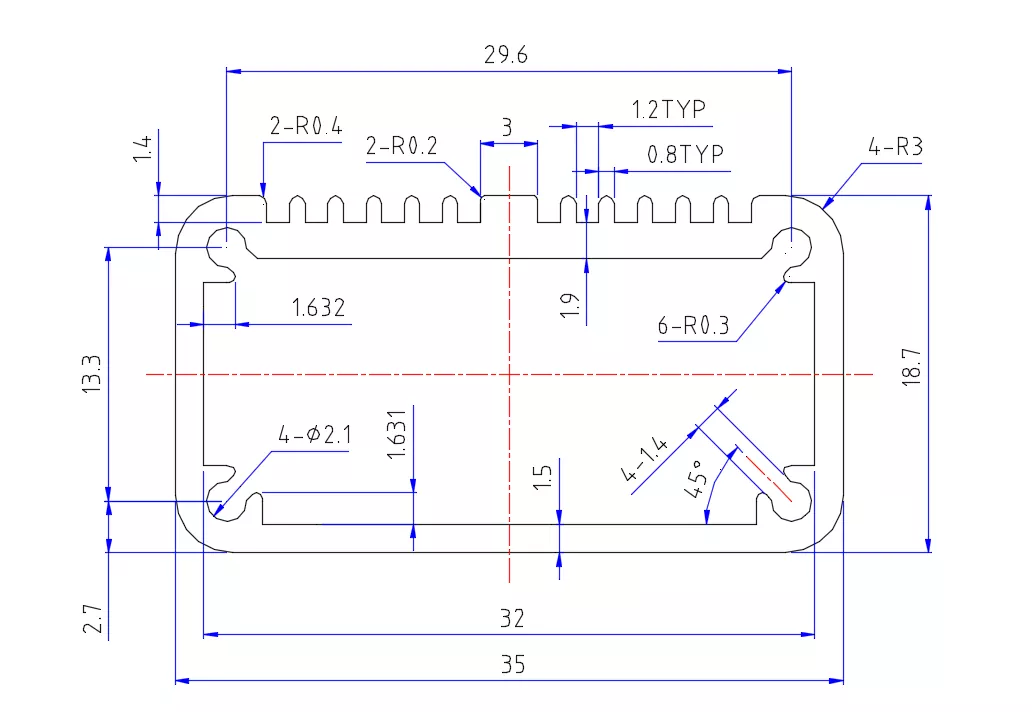

1. Плоский профиль 35×18 мм.

Поперечное сечение 35×18 мм представляет собой конструкцию электронного корпуса небольшой высоты. По сравнению с более высокими алюминиевыми корпусами этот плоский профиль лучше подходит для приложений с ограниченным внутренним пространством, помогая контролировать общую толщину устройства. Подходит для: модулей печатных плат, небольших модулей управления, устройств сбора данных, сенсорных модулей, электронных модулей связи, встроенных электронных устройств.

2. Разработан для компактной печатной платы.

Корпуса из алюминиевого профиля могут быть структурно спроектированы вокруг печатных плат и внутренних компонентов и адаптированы к различным продуктам путем резки по длине и последующей механической обработки. Для продуктов, в которых необходимо монтировать электронные модули внутри другого оборудования, особенно подходит плоская конструкция размером 35×18 мм.

3. Конструкция малой высоты для миниатюризации устройства.

Ключевой особенностью является высота профиля 18 мм. Алюминиевый корпус размером 35×18 мм больше подходит для ситуаций, когда: Функции печатной платы уже определены, но внутренняя монтажная высота устройства ограничена. Например, когда внутри устройства необходимо разместить другие электрические компоненты, кабели или механические конструкции, корпус небольшой высоты помогает контролировать пространство, занимаемое электронным модулем.

4. Поддержка прецизионной обработки с ЧПУ

По чертежам заказчика алюминиевый корпус может быть подвергнут дальнейшей обработке, в том числе:

Для каких продуктов он подходит?

1. Электронные модули печатных плат.

Это важное направление применения экструдированного алюминиевого корпуса для электронных плат размером 35×18 мм. Его можно использовать для: плат управления печатными платами, электронных функциональных модулей, модулей встроенных схем, небольших схем управления, модулей обработки данных, модулей преобразования схем. Особенно подходит для электронных изделий, в которых необходимо установить печатную плату в металлический корпус небольшой высоты.

2. Модули сбора данных

Алюминиевый корпус размером 35×18 мм подходит для компактных продуктов сбора данных, таких как: модули сбора данных, модули сбора сигналов, модули обработки данных, модули удаленного мониторинга, небольшие модули обнаружения. В этих устройствах обычно необходимо размещать печатные платы, разъемы и электронные компоненты, уменьшая при этом общий размер устройства.

3. Датчики и интеллектуальные сенсорные модули

Может использоваться для: электронных модулей датчиков, интеллектуальных сенсорных узлов, модулей обнаружения, модулей сбора данных об окружающей среде, электронных модулей внутри оборудования мониторинга. Для электронных блоков датчиков, которые необходимо устанавливать внутри оборудования или в ограниченном пространстве, плоский алюминиевый корпус обеспечивает хорошую пространственную адаптируемость.

4. Электронные устройства Интернета вещей

Алюминиевый корпус размером 35×18 мм можно применять к некоторым небольшим электронным модулям IoT, таким как: модули управления IoT, модули интеллектуального мониторинга, модули передачи данных, модули дистанционного управления, внутренние блоки управления интеллектуальных устройств. Особенно подходит для электронных модулей, которые необходимо интегрировать с другими устройствами, а не использовать как большие автономные устройства.

5. Модули связи и преобразования сигналов.

Может использоваться для: модулей связи, модулей передачи данных, модулей преобразования сигналов, небольших электронных устройств связи, встраиваемых блоков связи. Если продукт в основном состоит из печатной платы, компонентов схемы и разъемов и есть требования к высоте, то корпус размером 35×18 мм может служить компактным решением для корпуса.

6. Модули промышленного контроля и автоматизации.

Подходит для: модулей промышленного управления, блоков управления оборудованием автоматизации, модулей ввода-вывода, модулей обработки сигналов, модулей цепей управления, электронных блоков управления внутри оборудования. По сравнению с большими промышленными шкафами управления, размер 35×18 мм больше подходит в качестве независимого электронного модуля в оборудовании автоматизации.

Предметы персонализации

Почему стоит выбрать алюминиевый корпус размером 35×18 мм?

Если ваш продукт обладает следующими характеристиками, вы можете отдать предпочтение размеру 35×18 мм: Размер печатной платы относительно компактен, а устройство имеет ограничения по высоте корпуса. Например: печатная плата + электронные компоненты + разъемы → для защиты требуется металлический корпус → но внутренняя монтажная высота устройства не может быть слишком большой → плоский алюминиевый корпус размером 35×18 мм.

Таким образом, по сравнению с обычными квадратными алюминиевыми корпусами, экструдированный алюминиевый корпус для печатных плат размером 35×18 мм больше подходит для подчеркивания: низкопрофильного дизайна/компактной электроники/компактного корпуса.

Преимущества производства Boyuan

Более 20 лет опыта производства алюминиевых корпусов

Boyuan Hardware имеет более чем 20-летний опыт производства алюминиевых корпусов и алюминиевых шасси, долгое время занимаясь производством и обработкой алюминиевых электронных конструкционных деталей.

Прибл. Производственный завод площадью 10 000 кв.м.

Имея около 10 000 квадратных метров производственных площадей, он может удовлетворить требования проектов алюминиевых корпусов, от образцов до массового производства.

Многопроцессная обработка

Большинство производственных процессов выполняются собственными силами, в том числе: Резка → Обработка на станке с ЧПУ → Сверление/нарезание резьбы → Обработка поверхности → Лазерная гравировка/шелкография → Проверка → Сборка.

Поддержка индивидуальной обработки

Для корпусов стандартного профиля компания Boyuan может дополнительно выполнить механическую обработку в соответствии с печатной платой заказчика, интерфейсами, методом монтажа и структурой продукта, чтобы корпус соответствовал конечному электронному устройству.

Семинар-шоу

Часто задаваемые вопросы

Подходит ли алюминиевый корпус 35×18 мм для печатных плат?

Подходит для компактных печатных плат и электронных модулей. Фактическую совместимость необходимо подтвердить на основании размеров печатной платы, высоты компонентов и внутренней структуры.

Для каких продуктов подходит алюминиевый корпус 35×18 мм?

В основном подходит для электронных модулей печатных плат, модулей сбора данных, сенсорных модулей, устройств IoT, модулей связи, модулей преобразования сигналов и модулей управления промышленной автоматизацией.

Можно ли настроить длину алюминиевого корпуса 35×18 мм?

Да. 35×18 мм указывает размер поперечного сечения, а длину изделия можно обрезать и обрабатывать в соответствии со структурой печатной платы и устройства.

Подходит ли алюминиевый корпус 35×18 мм для устройств с ограниченным пространством?

Да. Низкая высота профиля (18 мм) делает его особенно подходящим для электронных продуктов, к которым предъявляются требования к толщине устройства или высоте установки.

Можно ли обрабатывать отверстия разъемов?

Да. Обработка на станках с ЧПУ интерфейсов, разъемов, индикаторов, кнопок и т.д. может быть выполнена по чертежам заказчика.

Можно ли изготовить логотип?

Да, поддерживается лазерная гравировка и шелкография. Конкретное решение подтверждается в соответствии с требованиями к поверхности продукта и дизайну.
