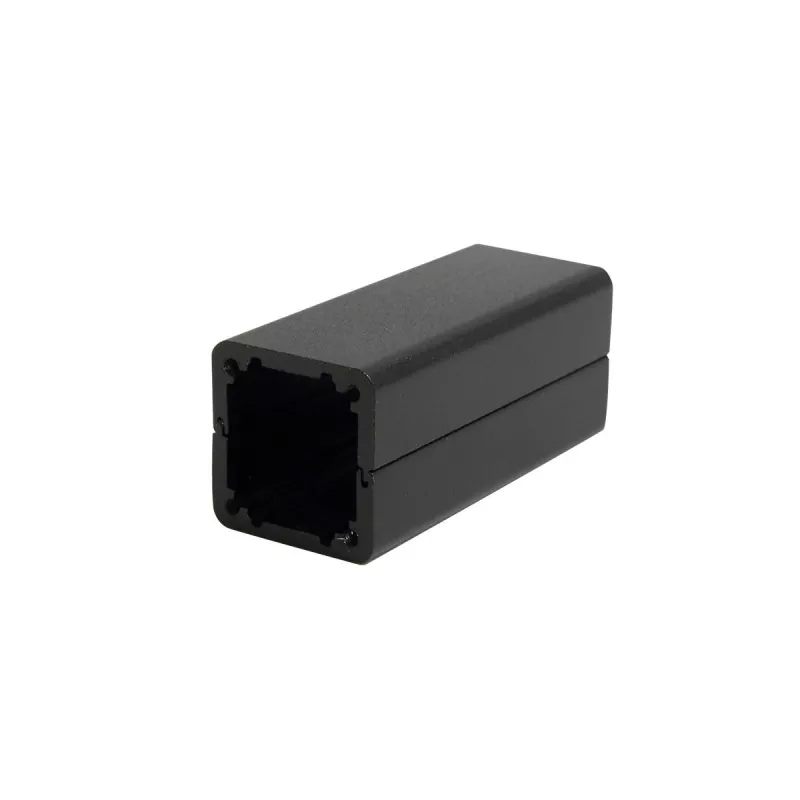

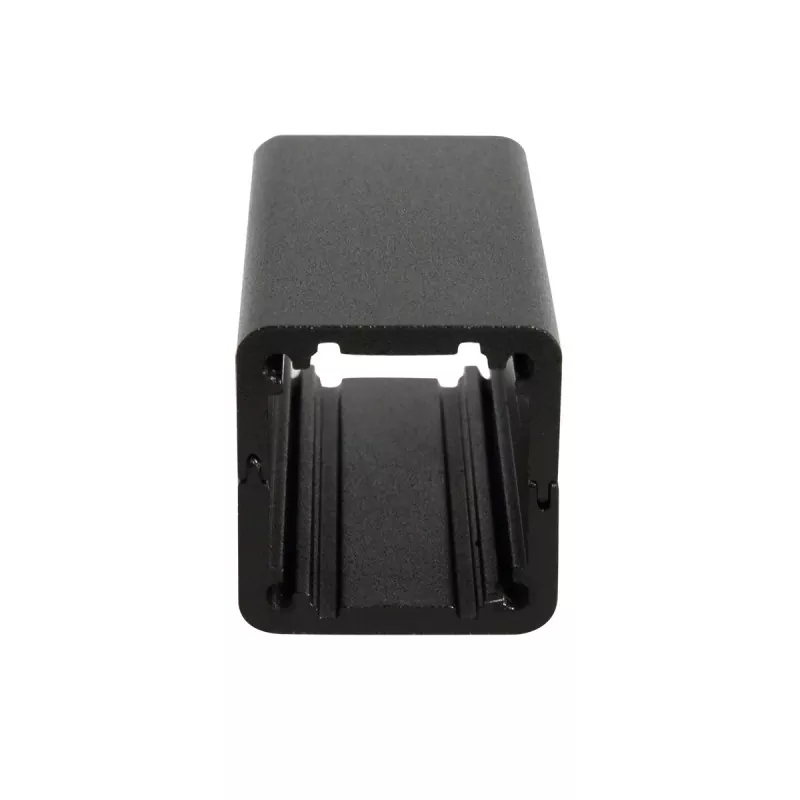

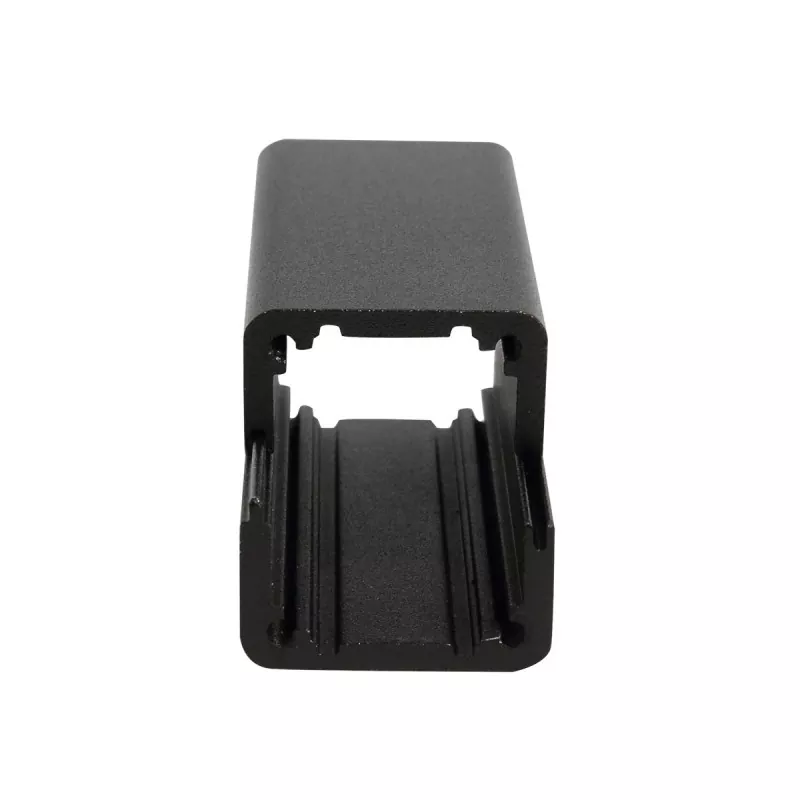

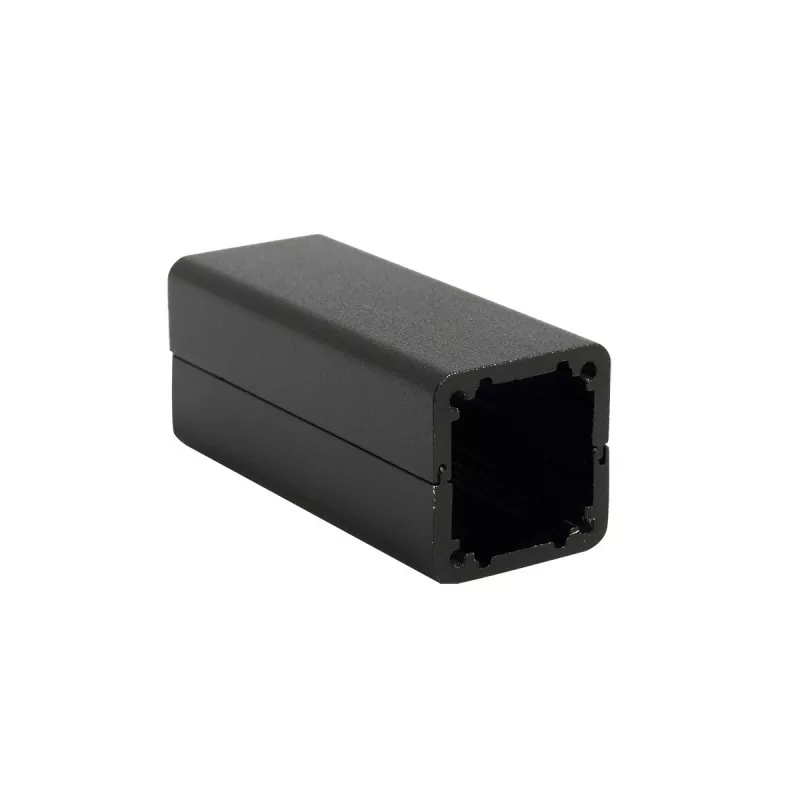

Компактный алюминиевый электронный корпус 25×25 мм для оптоэлектронных устройств

По сравнению с пластиковыми корпусами корпуса из алюминиевого сплава обеспечивают превосходную структурную прочность и превосходную металлическую отделку. Кроме того, обработка с ЧПУ позволяет настраивать такие функции, как интерфейсные вырезы, монтажные отверстия, резьбовые отверстия и пазы. Компактный профиль 25×25 мм особенно хорошо подходит для таких продуктов, как модули управления печатными платами, модули связи, датчики, устройства сбора данных, терминалы Интернета вещей, небольшие контроллеры и электронные приборы.

Ключевые преимущества продукта

01 Компактная структура

Поперечное сечение 25×25 мм идеально подходит для электронных продуктов со строгими ограничениями по размеру.

Для устройств, в которых размещаются печатные платы, схемные модули или небольшие электронные компоненты, этот компактный алюминиевый корпус помогает минимизировать общую площадь продукта.

02 Конструкция экструдированного алюминиевого профиля

Основная часть корпуса изготовлена ​​путем экструзии профиля из алюминиевого сплава.

Несмотря на то, что размеры поперечного сечения остаются фиксированными, длину можно сократить в соответствии с конкретными требованиями продукта, что позволяет использовать единую спецификацию корпуса для размещения печатных плат и электронных модулей различной длины.

Эта структура особенно подходит для линий электронной продукции, требующих серийной разработки.

03 Подходит для монтажа на печатной плате

Корпус может быть оснащен внутренними монтажными пазами или опорными конструкциями для крепления печатных плат и других электронных компонентов.

Такая конструкция упрощает внутреннюю монтажную схему и обеспечивает стабильное соединение между печатной платой и корпусом.

04 Поддержка настройки ЧПУ

Стандартные профили — это только отправная точка.

Boyuan Hardware предлагает услуги по механической обработке с ЧПУ алюминиевого корпуса размером 25×25 мм на основе чертежей заказчика, в том числе:

• Вырезы интерфейса
• Отверстия для винтов
• Резьбовые отверстия
• Позиционирующие отверстия
• Канавки
• Шаги
• Цековки
• Фаски
• Другие пользовательские функции

05 Настраиваемая длина

Хотя 25×25 мм определяют характеристики поперечного сечения, длину изделия можно обрезать, чтобы она соответствовала фактическим размерам устройства. Поэтому его можно использовать для печатных плат и электронных модулей различной длины, не требуя перепроектирования конструкции корпуса для каждой конкретной длины.

Конкретная обрабатываемая длина определяется на основе материала, качества поверхности и требований к продукту.

06 Металлический корпус: баланс между структурой и эстетикой

Алюминиевый сплав обладает легким весом и превосходной структурной целостностью, сохраняя при этом естественную металлическую текстуру.

Обработка поверхности, такая как чистка щеткой, пескоструйная обработка и анодирование, позволяет создавать разнообразные визуальные эффекты, придавая небольшим электронным устройствам профессиональный вид.

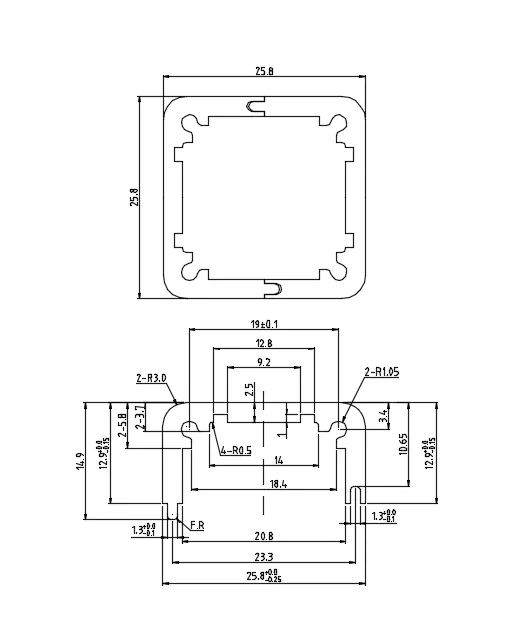

Технические характеристики

Примечание. Конкретные марки материалов, толщина стенок, диапазоны длин, допуски на размеры и цвета отделки поверхности зависят от фактических чертежей продукта и требований заказа.

Подходящие приложения

Профиль 25×25 мм представляет собой компактный алюминиевый корпус, что делает его идеальным для небольших электронных модулей и продуктов на основе печатных плат, а не для шасси крупного оборудования.

1. Электронные модули печатных плат.

Это типичное применение для алюминиевого корпуса размером 25×25 мм.

Подходит для:

• Модули управления печатной платой
• Модули сбора данных
• Модули цепей управления
• Маленькие электронные контроллеры
• Встроенные электронные модули

Корпус из алюминиевого профиля можно обрезать по длине печатной платы, а затем закрыть торцевыми заглушками.

2. Интернет вещей

Подходит для небольших IoT-терминалов и коммуникационных модулей, таких как:

• Модули управления Интернетом вещей
• Терминалы сбора данных
• Модули беспроводной связи
• Модули удаленного мониторинга
• Умные сенсорные узлы

Компактная конструкция размером 25×25 мм облегчает разработку миниатюрных устройств.

3. Модули связи

Если для небольших коммуникационных модулей требуется отдельный защитный корпус, алюминиевый корпус размером 25×25 мм станет компактным решением.

Обработка на станке с ЧПУ может быть выполнена в соответствии с интерфейсами модуля и требованиями к монтажу. Примеры включают в себя:

• Коммуникационные модули
• Модули преобразования сигналов
• Модули передачи данных
• Малые сетевые модули
• Терминалы беспроводной связи

4. Датчики и модули обнаружения

Компактный корпус 25×25 мм подходит для небольших по размеру устройств, таких как:

• Промышленные сенсорные модули
• Модули сбора данных
• Модули измерения
• Электронные модули обнаружения
• Модули экологического мониторинга

Окончательные размеры зависят от размера внутренней печатной платы и электронных компонентов.

5. Промышленные модули управления.

Подходит для небольших электронных модулей промышленного управления и автоматизации, таких как:

• Модули управления
• Модули ввода/вывода
• Модули преобразования сигналов
• Модули сбора данных
• Маленькие контроллеры

Для установки внутреннего оборудования монтажные отверстия или другие элементы конструкции могут быть обработаны в соответствии с конкретным местом установки.

Параметры настройки

Обработка поверхности

Анодирование

Анодирование — это обычная обработка поверхности алюминиевых корпусов; он изменяет внешний вид и свойства поверхности, позволяя при этом получать различные цветовые покрытия.

Пескоструйная обработка

Пескоструйная обработка создает однородную матовую текстуру на алюминиевой поверхности, что делает ее идеальной для промышленного электронного оборудования и корпусов приборов.

Матовая отделка

Браширование создает равномерное металлическое зерно, сохраняя отчетливый металлический вид и ощущение алюминиевого сплава.

Лазерная гравировка

На поверхности алюминиевого корпуса может быть выгравировано следующее:

• Логотипы
• Модели продукта
• Метки интерфейса
• Серийные номера
• Текст и графика

Трафаретная печать

Подходит для разноцветных логотипов, текста и функциональной маркировки.

Профессиональное изготовление алюминиевых корпусов на заказ

Мы не только производим стандартный компактный алюминиевый электронный корпус размером 25 × 25 мм для оптоэлектронных устройств, но также предлагаем настройку в соответствии с конкретной структурой вашего продукта.

Просто предоставьте нам:

• 2D чертежи
• 3D модели
• Физические образцы
• Размеры продукта

Затем мы оценим производственные требования на основе ваших конкретных потребностей в продукте.

Обработка с ЧПУ для нестандартных требований

Для продуктов, которые не могут быть изготовлены только с помощью стандартного профиля 25×25 мм, индивидуализация может быть достигнута путем последующей обработки на станке с ЧПУ.

Такие функции, как:

• Вырезы интерфейса
• Монтажные отверстия
• Резьбовые отверстия
• Канавки
• Шаги
• Логотипы

...все могут быть обработаны по чертежам заказчика.

Руководство по выбору продукта

Если ширина вашей печатной платы близка к 25 мм

Сначала рассмотрите спецификацию 25×25 мм, затем проверьте соответствие конструкции с учетом толщины печатной платы, метода монтажа и высоты внутренних компонентов.

Если длина печатной платы различается

Нет необходимости переключаться на другую спецификацию; алюминиевый профиль можно отрезать до необходимой длины.

Если требуется установка интерфейса

Вырезы с ЧПУ могут быть добавлены к основному корпусу профиля или торцевым пластинам.

Типичные примеры включают порты USB, гнезда RJ45, разъемы питания, другие разъемы, световые индикаторы и т. д.

Если требуется установка печатной платы

Внутренние слоты, монтажные отверстия или другие методы крепления можно выбрать в зависимости от конструкции печатной платы.

Если 25×25 мм слишком мало

Вы можете выбрать алюминиевый профиль большего размера в зависимости от размеров печатной платы или выбрать нестандартную (нестандартную) конструкцию корпуса.

Сертификаты и соответствие

Boyuan стремится соответствовать международным стандартам качества, окружающей среды и безопасности. Наши алюминиевые корпуса для электроники производятся под строгим контролем качества и соответствуют действующим отраслевым нормам.

Доступные сертификаты:

• Отчет SGS – отчет сторонней инспекции и испытаний, выпущенный SGS и подтверждающий качество и характеристики продукции.
• Отчет о соответствии SVHC – подтверждает соответствие требованиям EU REACH SVHC (вещества, вызывающие особую озабоченность).

Примечание. Копии сертификатов предоставляются по запросу. Пожалуйста, свяжитесь с нами для получения последних действительных версий.

Семинар-шоу

Часто задаваемые вопросы

1. Для каких продуктов подходит компактный алюминиевый корпус для оптоэлектронных устройств размером 25×25 мм?

Модель 25×25 мм представляет собой компактный алюминиевый корпус, подходящий для небольших печатных плат, модулей связи, модулей Интернета вещей, датчиков, модулей сбора данных, модулей управления и других небольших электронных устройств.

2. Относится ли 25×25 мм к длине корпуса?

Размер 25×25 мм обычно относится к размерам поперечного сечения корпуса. Длину изделия можно обрезать в соответствии с фактическим размером устройства и печатной платы.

3. Можно ли изменить длину алюминиевого корпуса 25×25 мм?

Да. Длина корпуса из алюминиевого профиля может быть сокращена в соответствии с требованиями продукта; Конкретная длина подтверждается на основе материала, обработки поверхности и структуры продукта.

4. Можно ли просверлить отверстия в алюминиевом корпусе?

Да. Boyuan Hardware может выполнять на станках с ЧПУ резку, сверление, нарезание резьбы, растачивание, снятия фасок и другие процессы обработки на основе чертежей заказчика.

5. Можно ли вырезать вырезы для таких интерфейсов, как USB и RJ45?

Да. Обработка на станках с ЧПУ может быть выполнена для конкретных мест сопряжения на основе чертежей заказчика. Возможность реализации зависит от размеров интерфейса и конструкции корпуса.

6. Можно ли установить печатную плату?

Да. Монтажные конструкции могут быть спроектированы с учетом размеров печатной платы и метода установки. Электронные корпуса из алюминиевого профиля обычно используются для размещения печатных плат и электронных модулей.

7. Можно ли изготовить торцевые пластины по индивидуальному заказу?

Да. Размеры, расположение отверстий и конструкция торцевых пластин могут быть обработаны в соответствии с требованиями продукта.

8. Можно ли добавить логотип?

Да. Методы нанесения логотипа, такие как лазерная гравировка или трафаретная печать, можно выбрать в зависимости от требований к продукту.

9. Можно ли выбрать разные цвета?

Цвета могут быть определены на основе конкретного плана обработки поверхности. Алюминиевые корпуса могут достигать различных визуальных эффектов с помощью таких процессов, как анодирование.

10. Что делать, если размер 25×25 мм не подходит к моей печатной плате?

Вы можете отправить нам размеры печатной платы, структуру продукта или 3D-модели. Boyuan Hardware может помочь определить, подходит ли спецификация 25 × 25 мм, исходя из фактических размеров, или мы можем предложить другие спецификации алюминиевого профиля или обеспечить индивидуальную обработку.

Почему стоит выбрать Боюань?

Для производителей электронных устройств крайне важно, чтобы поставщик мог выполнить необходимую обработку, такую ​​как длина, торцевые пластины, интерфейсы, монтажные отверстия, интеграция печатной платы, обработка поверхности и нанесение логотипа, чтобы соответствовать реальному продукту.

Boyuan Hardware уже более 20 лет специализируется на производстве алюминиевых корпусов и корпусов, располагая производственными мощностями площадью около 10 000 квадратных метров и предлагая услуги по обработке алюминиевых корпусов на заказ.

От стандартных алюминиевых профилей 25×25 мм до готовых электронных корпусов, обработанных на станках с ЧПУ, мы можем адаптировать нашу продукцию в соответствии с вашими конкретными потребностями в продукции.

Если вы ищете компактный алюминиевый электронный корпус размером 25×25 мм для оптоэлектронных устройств, пришлите нам размеры вашей печатной платы, чертежи продукта или 3D-модели.

Затем мы можем определить соответствующие спецификации, методы обработки и планы индивидуальной настройки на основе структуры вашего продукта.
